<< 点击显示目录 >> 2D点数据

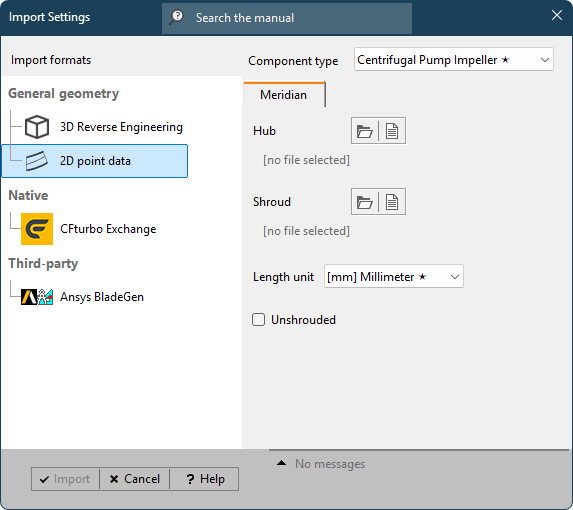

此格式可用于通过包含2D点（*.cftcv, *.txt）的文件导入旋转对称组件，这些点代表特定的设计轮廓。

子午面

子午轮廓（轮毂、轮盖/机壳）可通过单独文件导入，每行包含一个2D点，表示z、r坐标系中的轮廓点。

连续两行中相同的点坐标定义了一个轮廓连接器，用于分隔曲线。

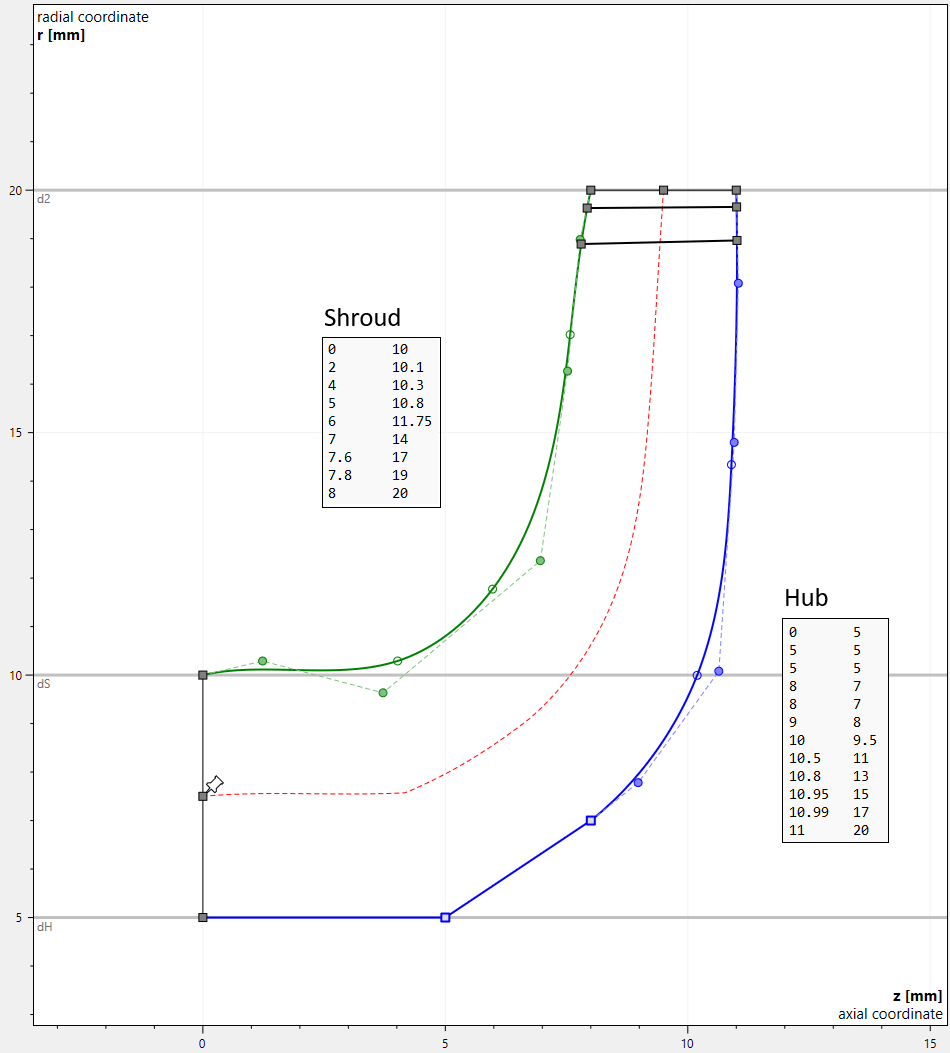

下图给出了一个示例，显示了轮毂/轮盖输入点数据及生成的子午设计：

目前，此导入格式仅支持轮毂/轮盖轮廓。为简化起见，子午叶片边缘位于组件出口附近，可在常规设计过程中按通常方式设计。
