的Balje图基于O. E. Balje的工作。对于给定的比转速和直径系数以及反作用度，该图提供以下建议：
•宽度比 h/dS = f(nq, δ)，
•等熵速度比 总-静 u/c0= f(nq, δ, h/d)，
•绝对流动角 α*1= f(δ, h/d, γ)，
•相对流动角 β*1 = f(nq, δ, h/d, α*1),
•转子速度比 ψR = w2/w2id = f(nq, δ, h/d, α*1, β*1),
•效率 总-静 ηts = f(nq, δ, h/d, γ, β*1, ψR).
密度比 γ = ρ1/ρ2由一组方程（欧拉方程、连续性方程等）的解确定。Balje的角度符号如下图所示：

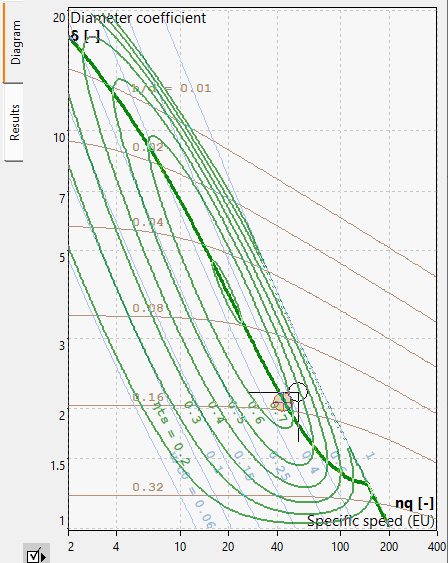

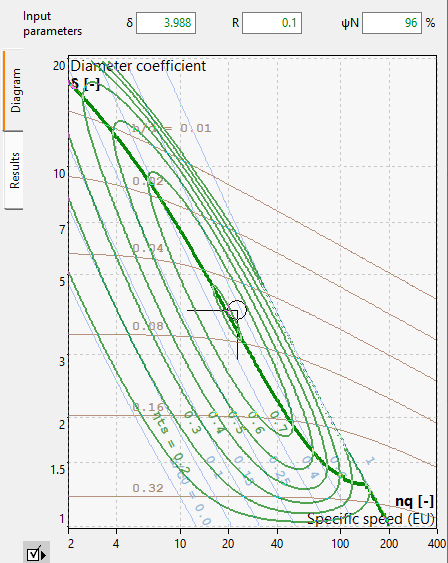

Balje图显示在主要尺寸中。如果能量传递 = 总压比πtt，参见全局设置，该图仅用于参考，图参数可在图顶部定义（左图）。
如果能量传递 = 总-静压πtst，该图用于提出 u/c0、h/d 和 ηts的建议，这些是设计参数。在第二个选项卡中，显示从设计点（通过比转速、直径系数和反作用度）的Balje图导出的参数，仅供参考。
