► 叶轮 | 叶片属性
[仅限轴流叶轮]

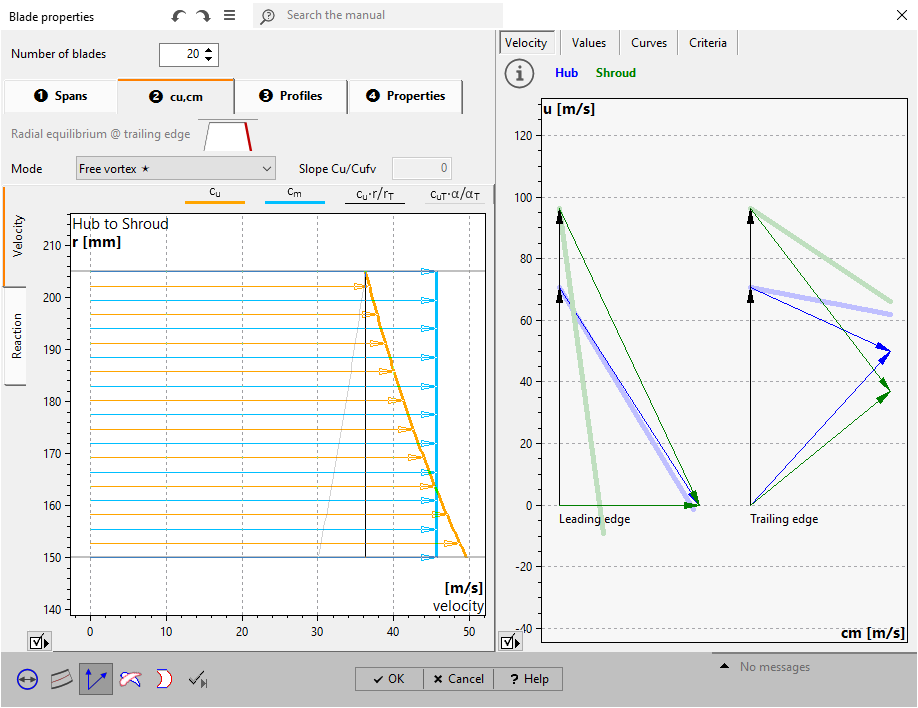

在选项卡上cu、cm每个展向的速度三角形可根据径向平衡的解.
从3种不同模式中选择，涉及cu2(r)的操作：
变载荷 |
自由涡流 |
相对于自由涡的可变载荷 |
cu2(r)的规格由二阶贝塞尔曲线控制。 |
cu2(r)定义为在每个展向获得相同旋流：
|
斜率根据以下公式求导：
斜率为零时，设置为自由涡分布。 |
请注意：径向平衡微分方程并非总有解。因此某些贝塞尔点组合不可行。

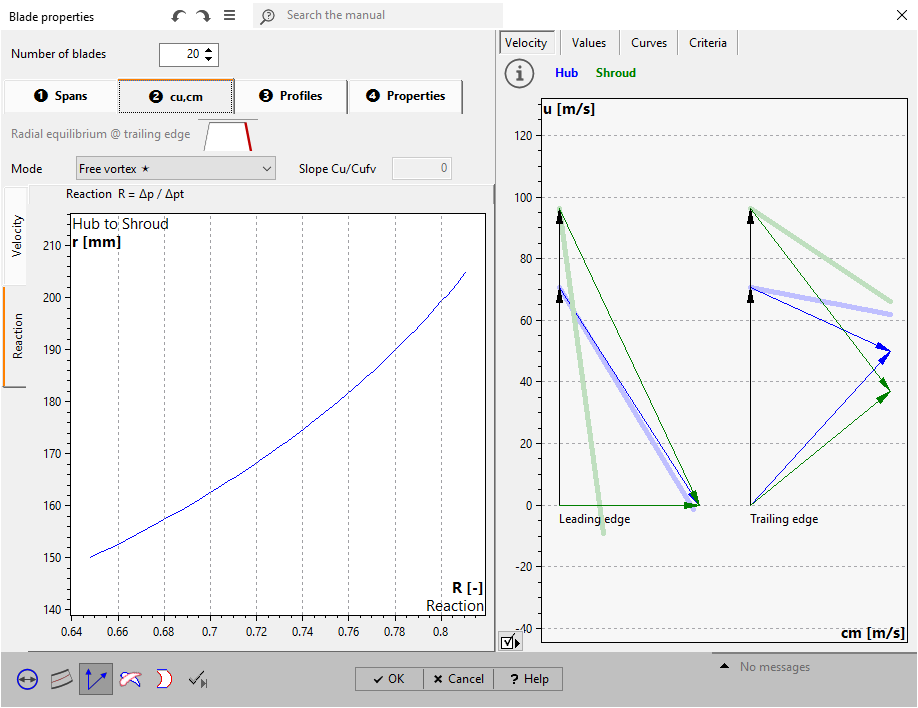

在图的第二个选项卡中，显示相应的反力度分布：R = Δh静/Δh总
|
