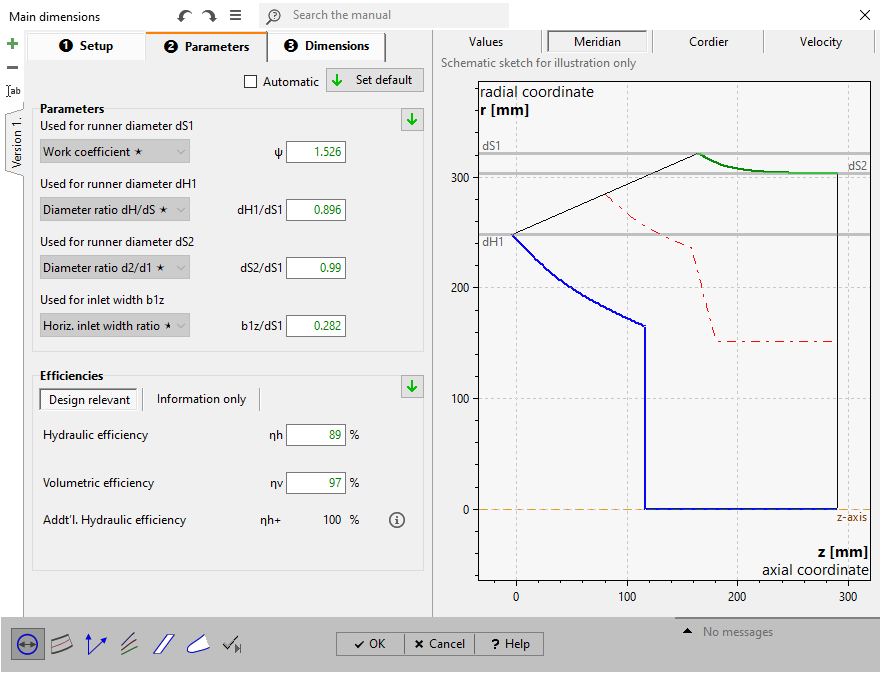

在页面上参数您必须输入或修改基于比转速 nq 或流量 Q 的近似函数得出的参数。
参见近似函数.
有关如何处理参数编辑字段的详细信息，请参见使用经验函数编辑字段.
|
参数和效率值可手动处理，或通过页面顶部的复选框切换为自动更新。此时将始终使用默认值，即使在设计点修改后也是如此（参见全局设置). |
如果自动模式未选择，则可通过以下选项之一指定当前默认值：
|
全局通过页面顶部的按钮 |
|
区域通过页面内的默认按钮参数或效率区域 |
|
在选中时通过输入字段内的默认按钮单独设置 |
参数
面板参数允许在每种情况下为计算以下叶轮直径定义替代参数：
|
||||
|
对于dS1计算
功系数ψ |
▪比能的无量纲表达式：
|
对于dH1计算
直径比 dH1/dS1 |
|
对于d在出口处，类似于进口侧。计算
直径比 d在出口处，类似于进口侧。/dS1 |
|
对于 b1z计算
宽度比b1z/dS1 |
|
效率
在面板中效率您必须指定多个效率。您需要区分设计相关效率和仅用于参考的效率：
设计相关
•水力效率ηh
•容积效率 ηv
仅供参考
•机械效率 ηm
导致流体能量耗散的损失构成内部效率.
内部效率和机械效率构成级的总效率（联轴器效率）η级.
|
PQ：转轮功率 PD：输出功率（联轴器/驱动功率） |
以下总结说明了各效率及其分类：
分类 |
效率 |
叶轮设计相关 |
||
级 |
内部 |
ηh+ |
附加水力 |
是：用于能量传递 |
ηh |
水力 |
|||
ηV |
容积 |
是：用于流量 |
||
|
ηm |
机械 |
否：仅用于总体信息 |
|
可达到的总效率与比转速、转轮尺寸和类型，以及旁通装置和辅助机组等特殊设计特征相关。由近似函数中指定计算出的效率代表理论可达到值，如果用户有更多关于叶轮或整个水轮机的信息，应进行修正。
水力效率（或叶片效率）描述水轮机内由摩擦和涡流引起的能量损失。摩擦损失主要源于边界层中的剪切应力。涡流损失由湍流引起，另一方面也由流道截面和流向变化导致，可能产生二次流、流动分离、叶片后尾迹等。
容积效率是冲击转轮的流量与水轮机流量Q之比：
机械效率主要包括轴承和密封中的摩擦损失：
水力效率和容积效率对转轮尺寸确定最为重要，因为它们影响 and/or 。机械效率仅影响机器的实际输出功率。
信息
在寄存器的右侧区域参数您可以再次找到一些用于信息:
扭矩 |
|
实际功率输出 |
PD = PQ·η级 |
功率损耗 |
|
内部效率 |
|
级效率 |
|
