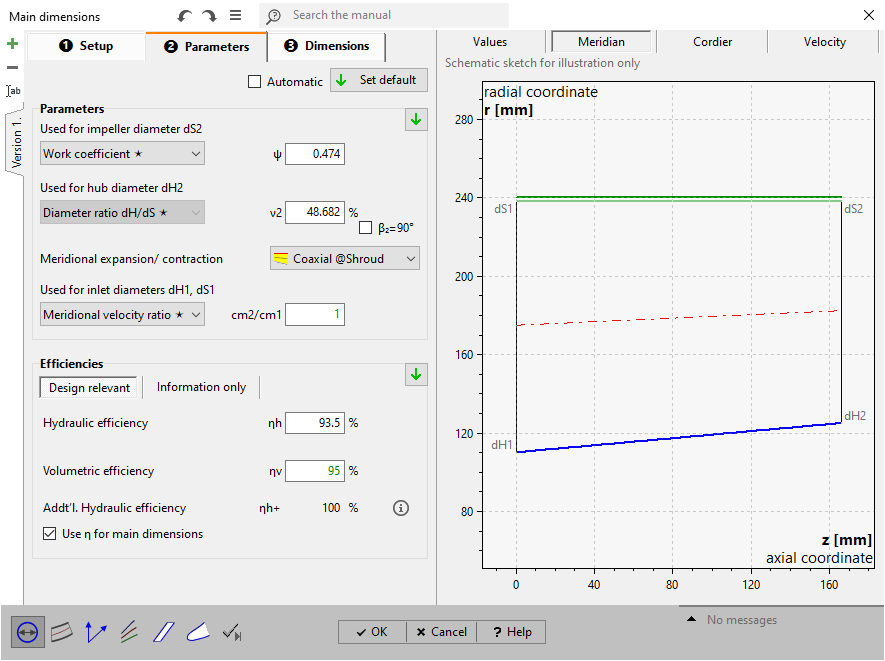

在页面上参数您必须输入或修改基于比转速 nq 或流量 Q 的近似函数得出的参数。
参见近似函数.
有关如何处理参数编辑字段的详细信息，请参见使用经验函数编辑字段.
|
参数和效率值可手动处理，或通过页面顶部的复选框切换为自动更新。此时将始终使用默认值，即使在设计点修改后也是如此（参见全局设置). |
如果自动模式未选择，则可通过以下选项之一指定当前默认值：
|
全局通过页面顶部的按钮 |
|
区域通过页面内的默认按钮参数或效率区域 |
|
在选中时通过输入字段内的默认按钮单独设置 |
参数
面板参数允许在每种情况下为计算以下叶轮直径定义替代参数：
|
||||
|
以下内容针对常规轴流泵——对于诱导轮使用特殊关联式。
对于d在出口处，类似于进口侧。计算
功系数ψ （= 压力系数和扬程系数） |
▪比能的无量纲表达式：
0.7 ...1.3 离心式叶轮 0.25...0.7 混流式叶轮 0.1 ...0.6 轴流式叶轮 ▪高→小直径 d在出口处，类似于进口侧。，平坦特性曲线 |
比直径 δ |
▪根据科迪尔图（参见尺寸) |
对于dS2计算
直径比 dS2/d在出口处，类似于进口侧。 |
如果复选框“βS2= 90°" 被设定后，直径比设为：
在假设下：cu·u = Y = 常数 |
对于dS1/dH1计算
子午速度比cm2/cm1 |
|
||
直径比 dH1/dS1 |
|
||
|
严格轴向 |
dS2 = dH1和d在出口处，类似于进口侧。 = dS1 |
|
|
轮毂处恒定 |
dS2 = dH1 |
|
|
中跨处恒定 |
dM2 = dM1 |
|
|
轮缘处恒定 |
d在出口处，类似于进口侧。 = dS1 |
|
效率
在面板中效率您必须指定多个效率。您需要区分设计相关效率和仅用于参考的效率：
设计相关
•水力效率ηh
•容积效率 ηv
•附加水力效率ηh+（仅用于信息显示，参见全局设置)
仅供参考
•机械效率 ηm
•电机效率 η电机
附加水力效率ηh+额外用于叶轮尺寸设计以补偿附加流动损失。
导致流体能量耗散的损失构成内部效率.
内部效率和机械效率构成级的总效率（联轴器效率）η级.
当额外考虑电机损失时，级的总效率（含电机）η级* 被定义。
|
PQ：泵输出，见上文 PD：机械功率需求（联轴器/驱动功率） |
|
P电：电机的电功率需求 |
以下总结说明了各效率及其分类：
分类 |
效率 |
叶轮设计相关 |
||
级 |
内部 |
ηh+ |
附加水力 |
是：用于能量传递 |
ηh |
水力 |
|||
ηV |
容积 |
是：用于流量 |
||
|
ηm |
机械 |
否：仅用于总体信息 |
|
级（含电机） |
电气 |
η电机 |
电机 |
|
可达到的总效率与比转速、叶轮尺寸和类型，以及旁路装置和辅助设备等特殊设计特征相关。由近似函数中指定代表理论可达值，若用户掌握更多叶轮或整泵信息，应进行修正。
水力效率（或叶片效率）描述泵内由摩擦和涡流引起的能量损失。摩擦损失主要源于边界层剪切应力，涡流损失由湍流及流道截面与方向变化（可能导致二次流、流动分离、叶片尾迹等）引起。
容积效率是有效流量 Q 与叶轮内部总流量偏差的量度，
:
（随叶尖间隙减小而增大）
机械效率主要包括轴承和密封中的摩擦损失：
（随叶轮尺寸增大而上升）
总-总效率和容积效率对叶轮尺寸设计最为重要，因其影响
and/or
。机械效率仅影响机器的所需驱动功率。
如果复选框“使用η进行主尺寸计算" 被设定后，主要尺寸计算基于 Y效率= 0.5(Y/η+Y)。否则使用 Y（无损失比功）。
信息
在寄存器的右侧区域参数您可以再次找到一些用于信息:
所需驱动功率 |
|
功率损耗 |
|
内部效率 |
|
级效率 |
|
含电机的级效率 |
|
