叶轮 > 主要尺寸 > 径向进气式燃气轮机

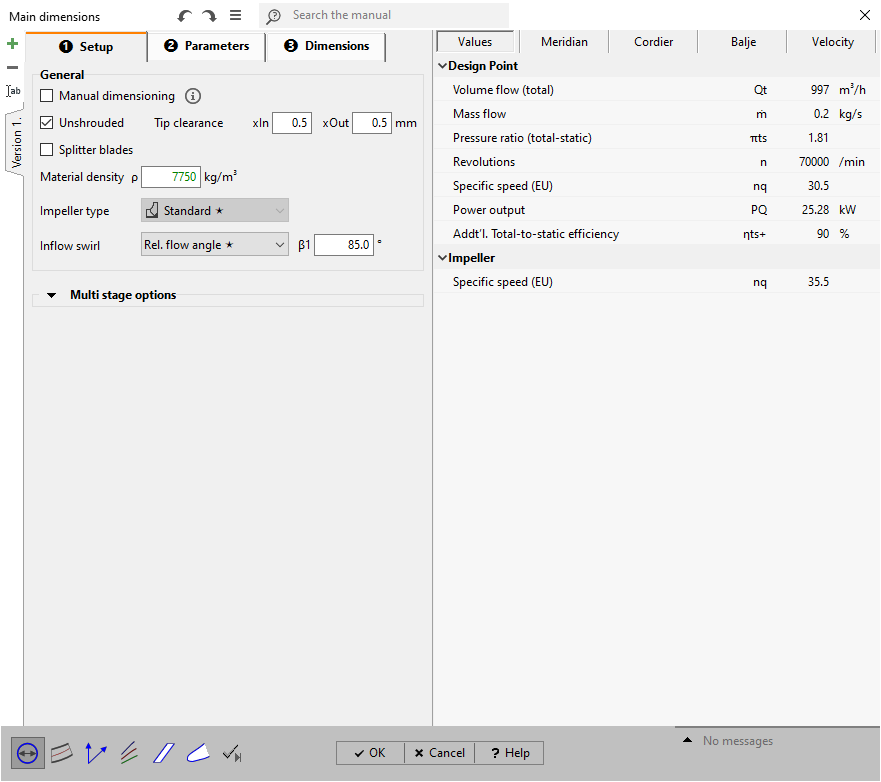

在页面上设置您可以指定一些基本设置。

通用

•手动标注尺寸
在手动尺寸计算模式下，主要尺寸和叶片角度不由CFturbo计算。所有这些值都是用户定义的输入值。

•分流叶片（不适用于轴流机械）)
设计带或不带分流叶片的叶轮。

•材料密度
叶轮的材料密度是一个信息值，与水力设计无关，但用于计算惯性矩。密度值可以直接输入，或通过按下设置按钮从列表中选择在输入区域旁边。

•无盖
设计有盖（闭式）或无盖（开式）叶轮。
对于无盖叶轮，您需要定义叶尖间隙，可选在入口和出口处设置不同值。

•进口旋流
上游部件的出口旋流将用于确定进口旋流、相对进口流动角 β1、出口圆周速度 cu2或反力度（后者仅适用于总静压比时πts已指定时，参见全局设置).

对于多级设计，面板多级选项可用。

创建新设计时，一些重要属性的初始默认设置显示在面板初始默认设置中。这些设置用于后续设计步骤，并可通过选择更改设置按钮进行修改。当然，这些默认设置可以在适当的设计步骤中手动修改。参见首选项：叶轮/定子设置以获取更多信息。

一些设计点值显示在右侧信息面板中，当选择页面值（参见全局设置).

可能的警告

问题	可能的解决方案

焓差（比功）为零。可能原因：气体状态未完全处于气相。无法计算主要尺寸。
适用于流体模型为 CoolProp 或 REFPROP 的情况。若出口压力和温度高于蒸气压曲线 pv(T)，则流体状态不处于有效且无法计算焓差。	更改压力比于多级选项或更改设计点.

焓差（比功）为零。

可能原因：气体状态未完全处于气相。

无法计算主要尺寸。

适用于流体模型为 CoolProp 或 REFPROP 的情况。若出口压力和温度高于蒸气压曲线 pv(T)，则流体状态不处于有效且无法计算焓差。

更改压力比于多级选项或更改设计点.

在‹设置›部分中不一致的入口旋流：选项“...”产生的入口旋流与上游组件或设计点高度偏离。
预旋可能由上游相邻组件产生，或由全局设置定义。如果入口旋流=上游旋流，则将考虑此定义。否则，将使用局部设置，提供不同的入口旋流。	如果是有意选择的设置，可以忽略警告。否则，应调整局部设置（例如入口流动角α）。或者，可以更改上游组件。
