叶轮 > 中线设计 > 叶片属性 > 叶片设置

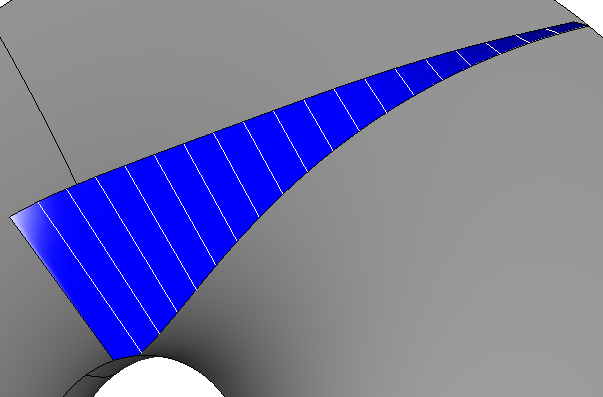

直纹面叶片特别用于实现侧铣加工。中面由一条直线的空间运动生成。

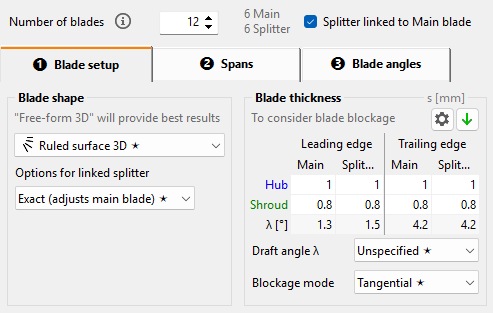

当使用与主叶片关联的分流叶片时，可以更详细地指定这种关联。

您可以选择以下选项：

精确（调整主叶片）：分流叶片的几何形状强制与主叶片相同。因此，分流叶片的前缘必须是主叶片的一条直纹线。由于分流叶片前缘的灵活选择，此选项需要重新调整主叶片。

仅中线：分流叶片的几何形状使用主叶片的中线设计。此选项的优势在于设计分流叶片弯曲前缘时具有更高的灵活性。（取决于中线数量）

以下图片说明了不同选项的组合（为便于说明，分流叶片已旋转至主叶片中）：

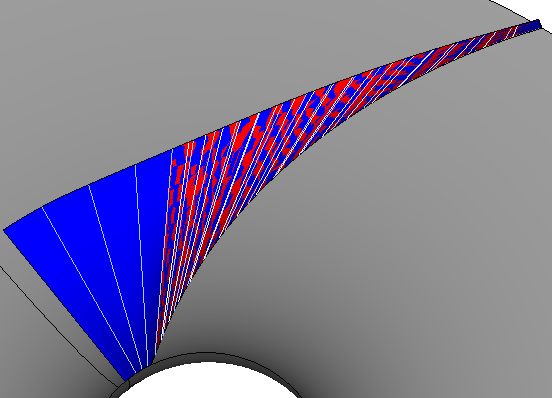

	•分流叶片关联到主叶片 •2 个展向位置 •精确（调整主叶片）主叶片和分流叶片使用相同的直纹线。分流叶片前缘影响直纹线，从而影响主叶片。

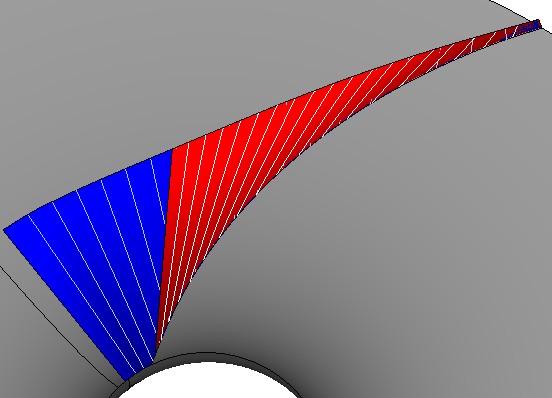

	•分流叶片关联到主叶片 •2 个展向位置 •仅中线主叶片和分流叶片使用各自的直纹线。分流叶片仅由主叶片的轮毂和轮盖中线引导。生成的分流叶片形状可能与主叶片略有偏差。

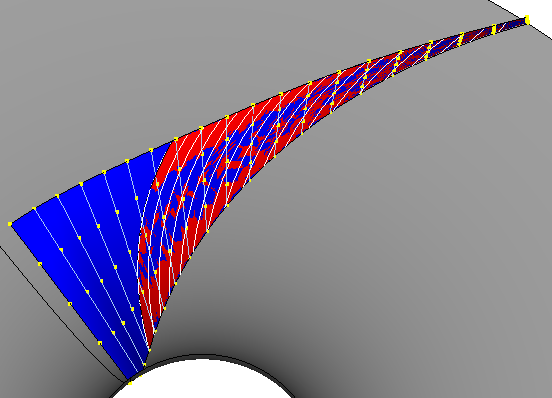

	•分流叶片关联到主叶片 •5 个展向位置 •仅中线分流叶片由主叶片的所有 5 条中线引导。生成的分流叶片形状跟随主叶片，并可能具有弯曲前缘，但不再是直纹面。

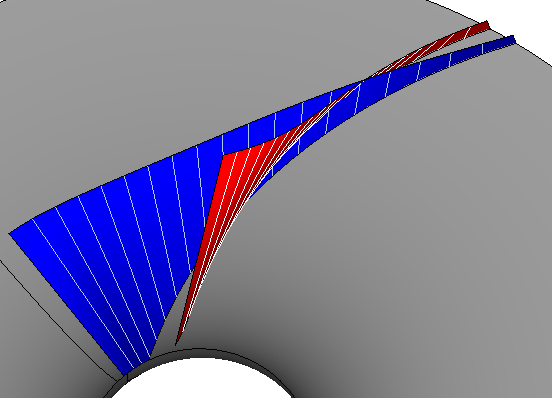

	•非分流叶片关联到主叶片 •5 个展向位置主叶片和分流叶片使用各自的直纹线。分流叶片与主叶片之间无耦合。分流叶片形状可能与主叶片有较大偏差。

	•分流叶片关联到主叶片 •2 个展向位置 •精确（调整主叶片）主叶片和分流叶片使用相同的直纹线。分流叶片前缘影响直纹线，从而影响主叶片。
	•分流叶片关联到主叶片 •2 个展向位置 •仅中线主叶片和分流叶片使用各自的直纹线。分流叶片仅由主叶片的轮毂和轮盖中线引导。生成的分流叶片形状可能与主叶片略有偏差。
	•分流叶片关联到主叶片 •5 个展向位置 •仅中线分流叶片由主叶片的所有 5 条中线引导。生成的分流叶片形状跟随主叶片，并可能具有弯曲前缘，但不再是直纹面。
	•非分流叶片关联到主叶片 •5 个展向位置主叶片和分流叶片使用各自的直纹线。分流叶片与主叶片之间无耦合。分流叶片形状可能与主叶片有较大偏差。
