设计几何体可通过以下元素扩展虚拟用于简化流动仿真（CFD）的元素。
•延伸
虚拟几何体与真实几何体
真实几何体和虚拟几何体可在项目中共存，但可在 3D 视图中分别显示和导出。

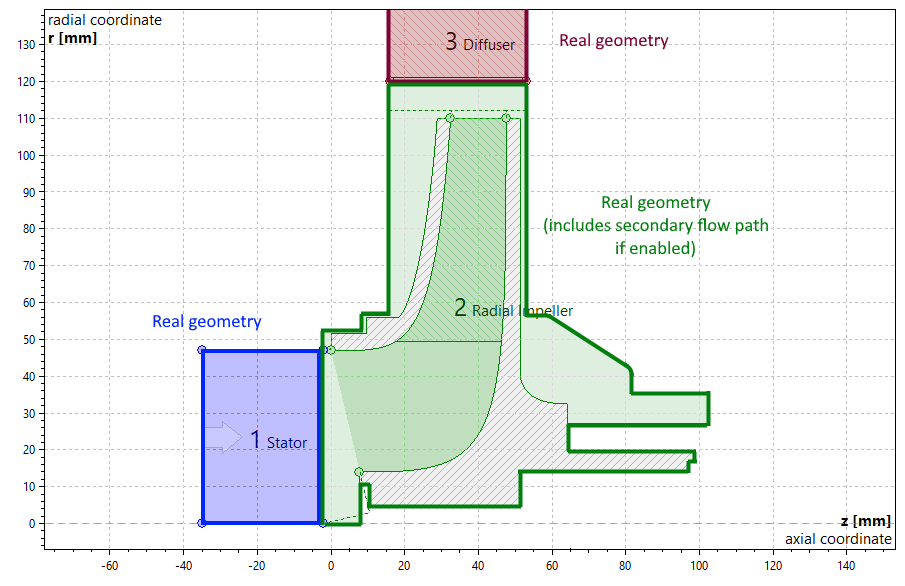

的真实几何体代表包含叶轮二次流道几何体的实际设计。若模型不含二次流道，则真实叶轮几何体对应孤立叶轮。

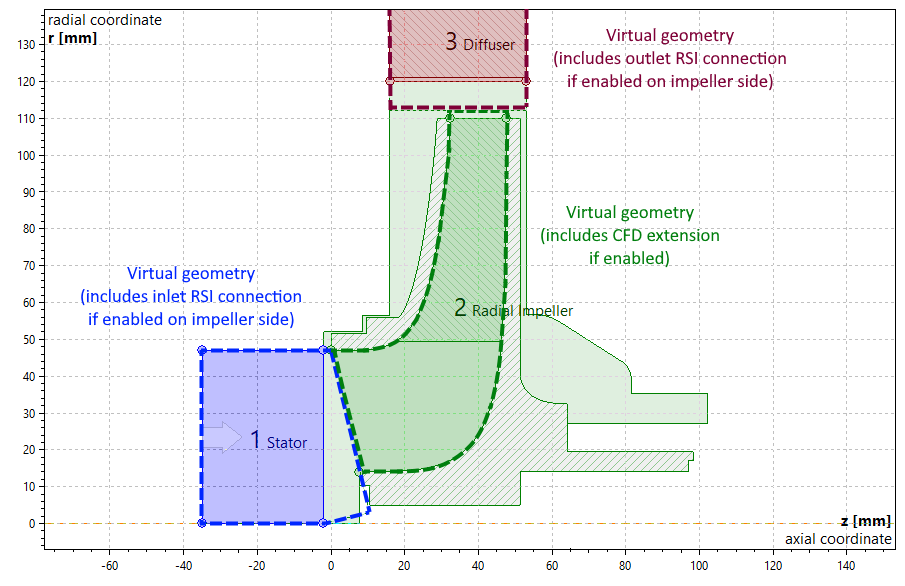

虚拟几何代表设计几何体（无二次流道）与叶轮侧激活的虚拟元素（CFD 延伸或RSI连接）的组合。
虚拟几何体有两个目标：
1)通过忽略二次流道简化流动域，以加速 CFD 仿真。
当然，这会导致与机器实际流动行为的偏差，但通常仍可对不同几何体进行定性比较。
2)填补旋转叶轮与相邻静止部件之间的必要间隙。

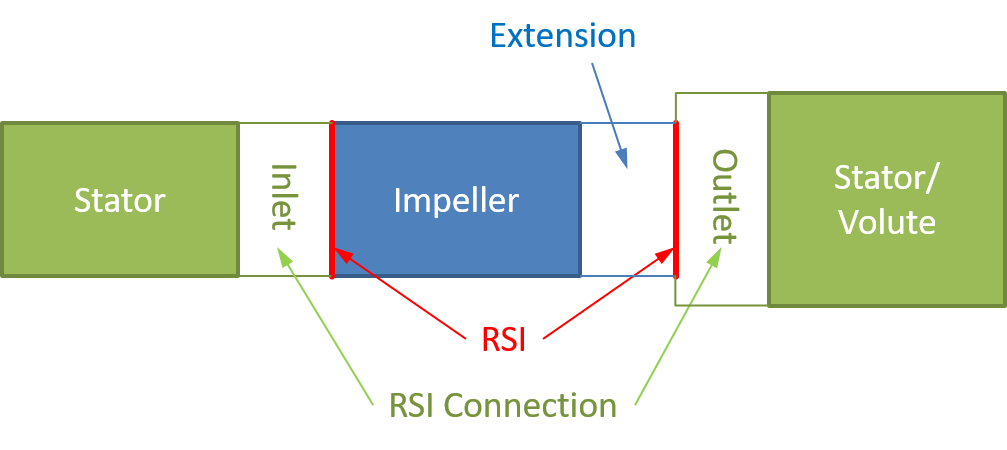

请注意: 在 3D 模型中，扩展是叶轮实体“流动域（虚拟）”的一部分。转子-定子交界面（RSI）为与相邻部件的边界。另一侧，RSI连接是相邻部件实体“流动域（虚拟）”的一部分。
三维模型

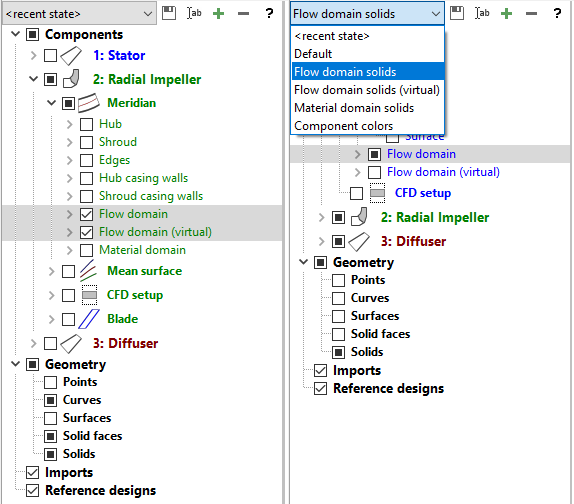

在 3D 模型中，可通过相应树节点或选择对应模型状态独立显示两种几何体：
