<< 点击显示目录 >> AutoCAD（Autodesk）

从 CFturbo 的数据导入通过 LISP 脚本实现。

加载 LISP 应用程序并导入几何

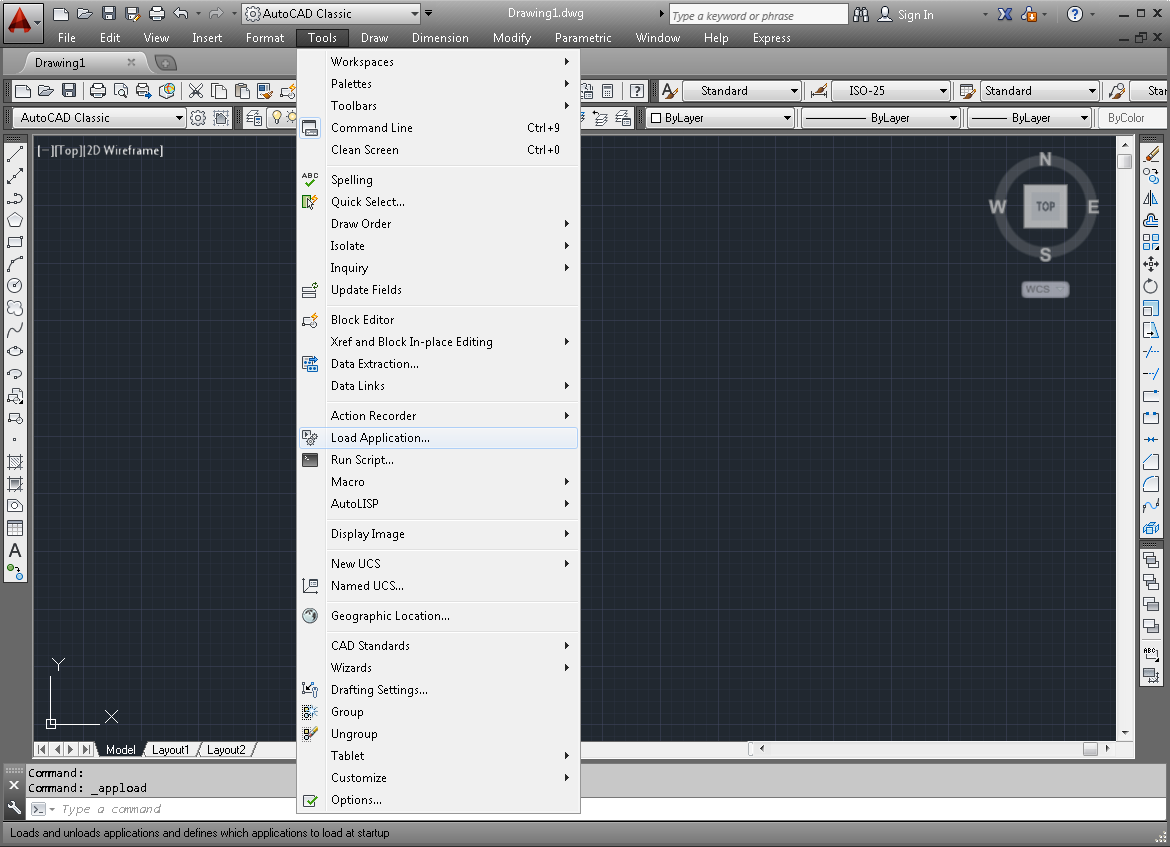

•工具 | 加载应用程序（命令：_appload）

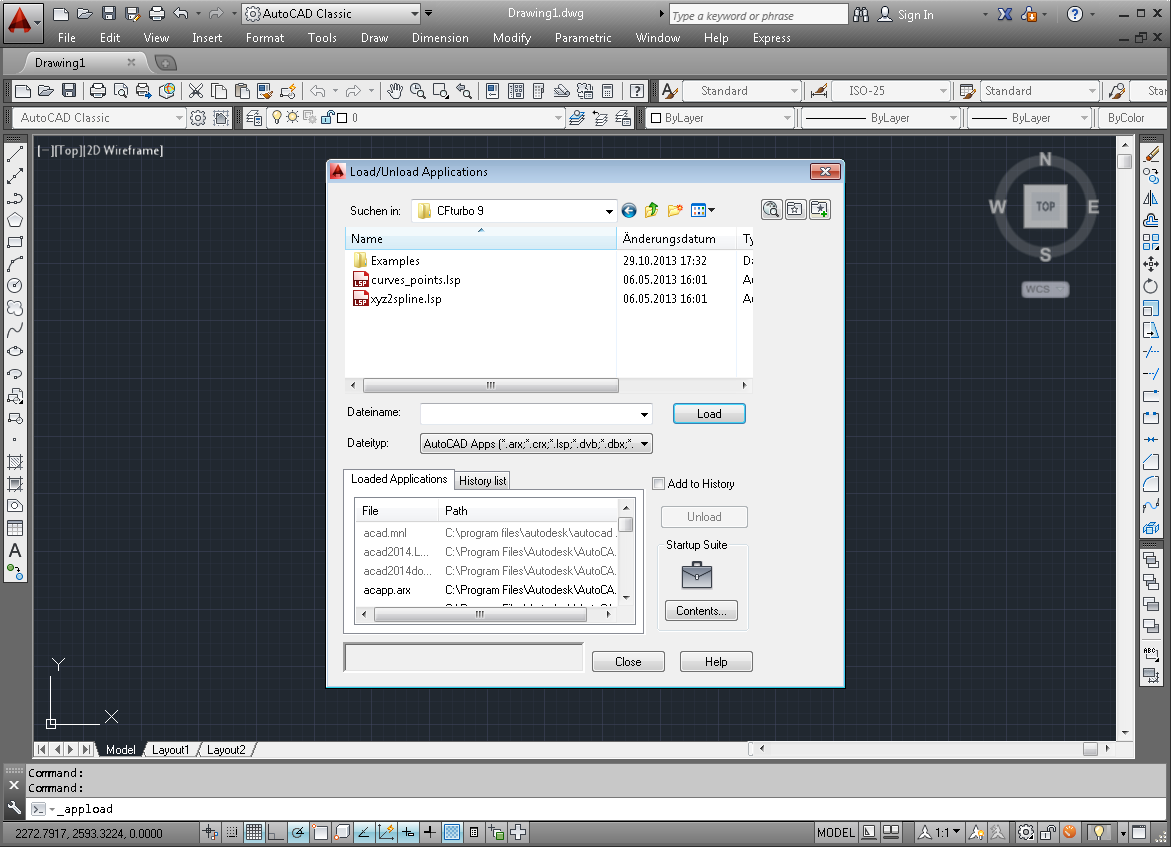

•从 CFturbo 安装目录中选择文件 "xyz2spline.lsp"，加载并关闭对话框

•通过命令执行加载的 LISP 应用程序xyz2spline

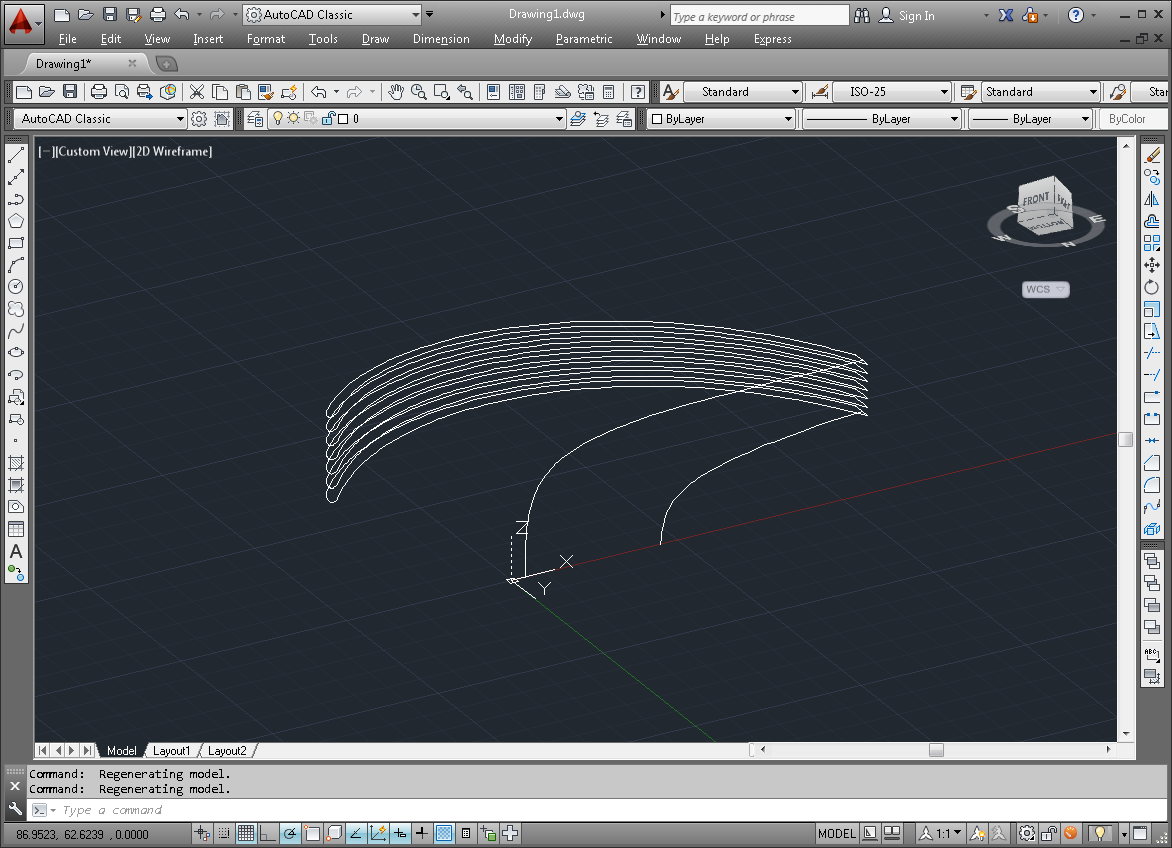

•选择并打开从 CFturbo 导出的 *.txt 文件

•注意：如果出现错误消息 "; Error: Bad argument type: FILE nil"，可以通过在打开文件对话框中手动输入文件名而不是通过鼠标点击选择文件来绕过。

叶轮构造

创建叶片

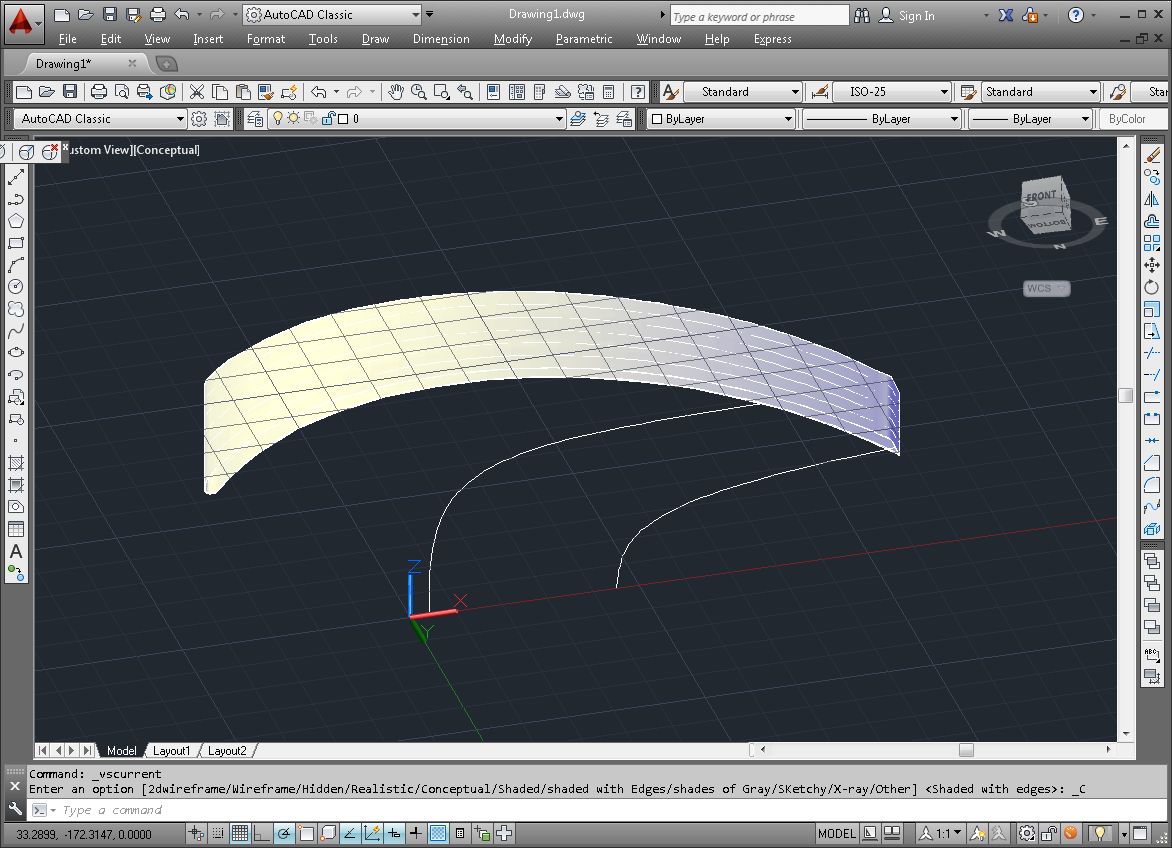

•使用命令_loft从曲线创建曲面

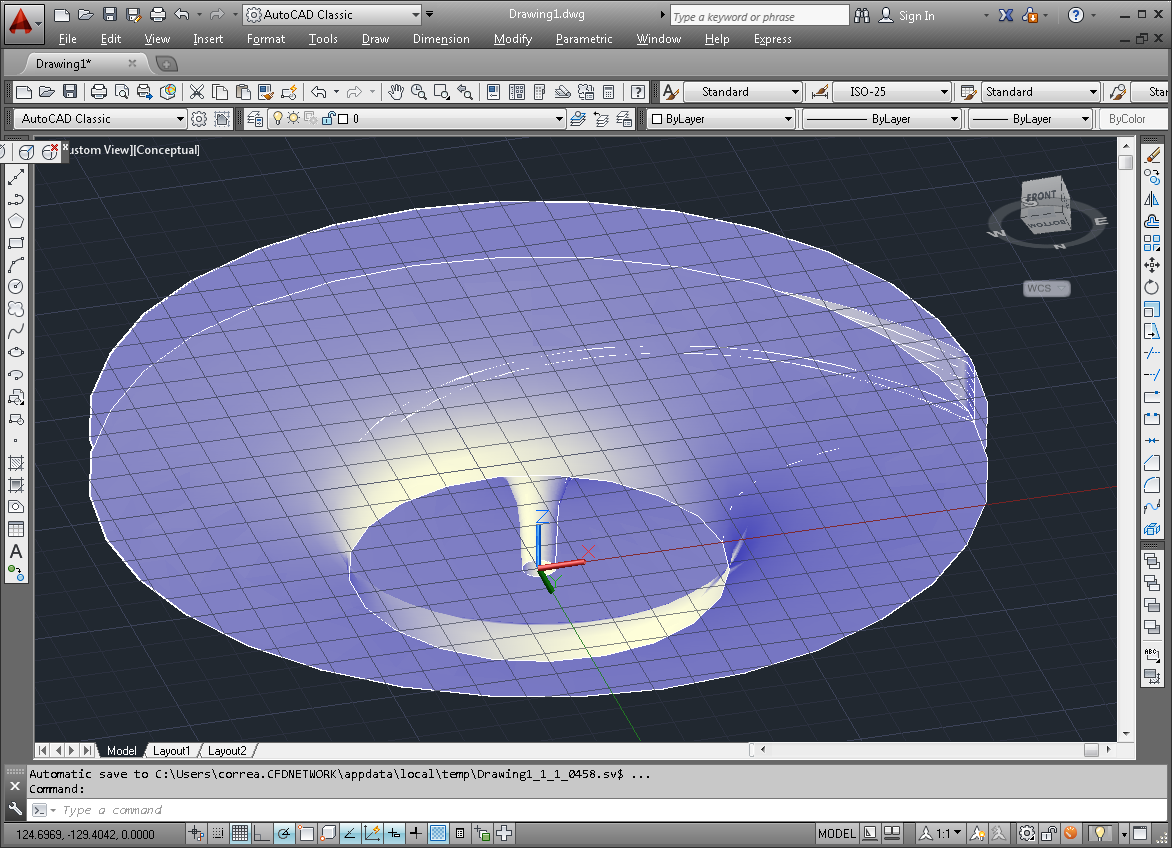

创建旋转曲面（轮毂、轮盖）

•命令_revolve

•选择轮毂和轮盖曲线

•指定轴起点或通过 [对象/X/Y/Z] 定义轴 <对象>: 0,0,0

•指定轴端点: 0,0,1

•指定旋转角度或 [起始角度/反向/表达式] <360>:360

蜗壳构造

创建蜗壳几何的开放部分

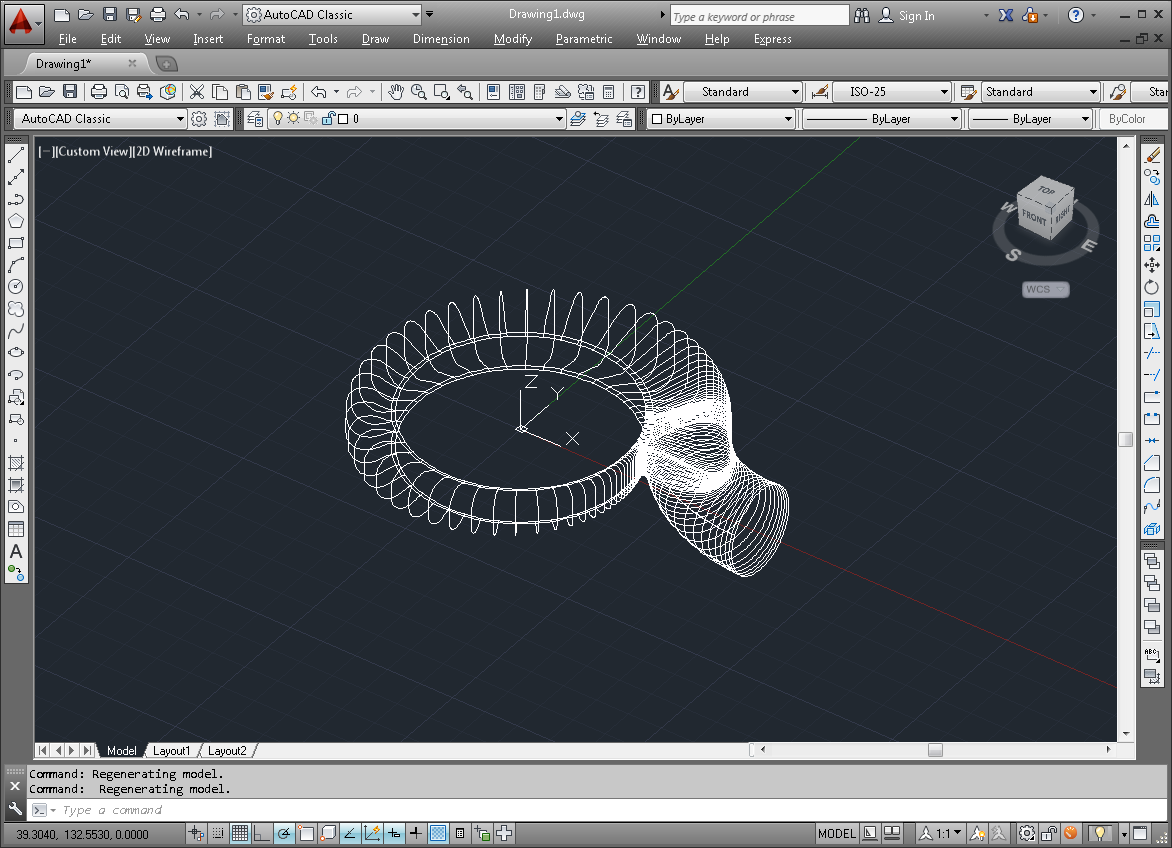

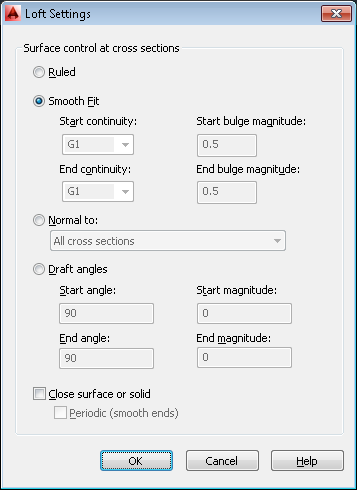

1.命令 _loft

2.选择要放样的轮廓曲线（逐部分进行，从开放部分开始）

3.输入选项 [导向/路径/仅横截面] <仅横截面>: 仅横截面

4.对蜗壳的其余部分重复步骤 1 到 4
