视图 > 子午面

此视图主要由包含所有组件子午形状的图表组成。

活动组件以其对应颜色显示，非活动组件以灰色显示。

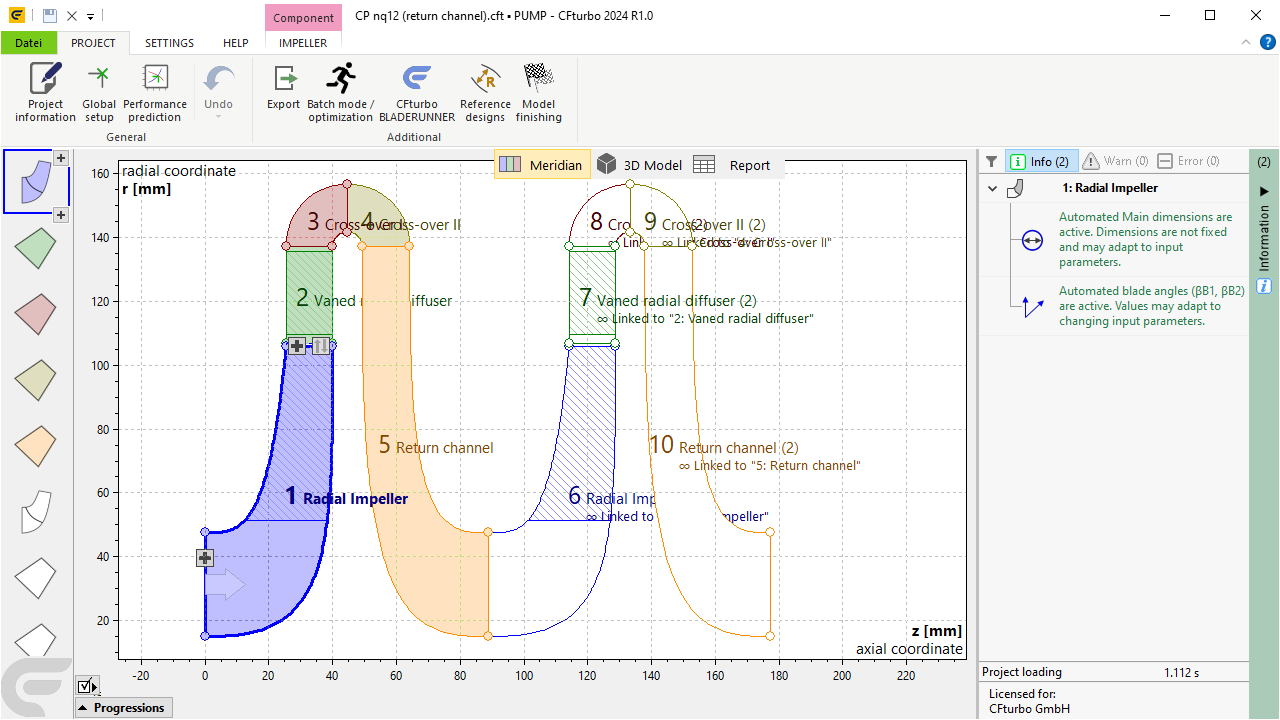

子午面图

该图描绘了项目组件的组装子午形状及其连接接口。
第一个组件入口处的大箭头表示流动方向。
同时显示包含组件名称和连续编号的标题。

当前选中的组件以粗边框显示，可通过鼠标点击组件进行更改。

当鼠标移至所选组件上时，组件菜单以紧凑样式显示。

或者，您可以使用相应的功能区菜单（参见叶轮/定子/蜗壳).

组件上下文菜单

右键单击组件可打开其上下文菜单，参见组件处理.

通过符号，可在符号位置向项目添加额外组件。
菜单显示可用的组件类型以及导入现有组件的选项。

组件之间的几何耦合方向由小符号显示（见左侧）。
可通过将鼠标移至耦合符号上并从出现的菜单中选择耦合配置来更改耦合方式。

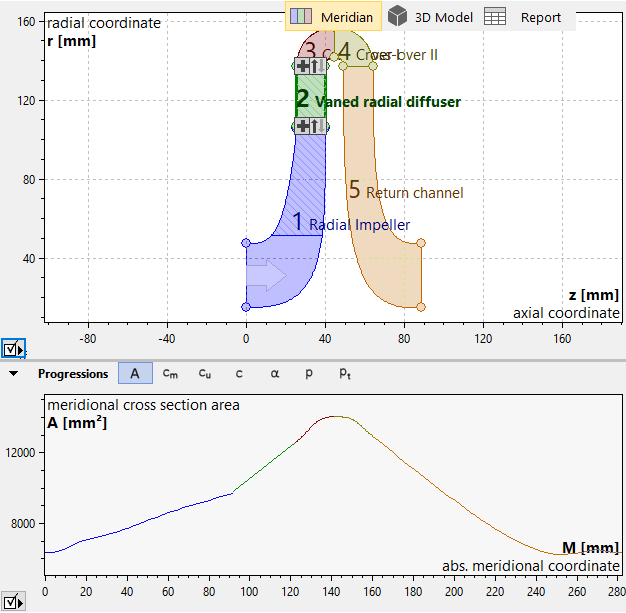

在子午面视图下方，可显示所有组件沿流动方向的若干物理量的变化过程：
