叶轮的几何数据由CFturbo导出为“geomTurbo”文件，这些文件可被AutoGrid加载。

•启动IGG

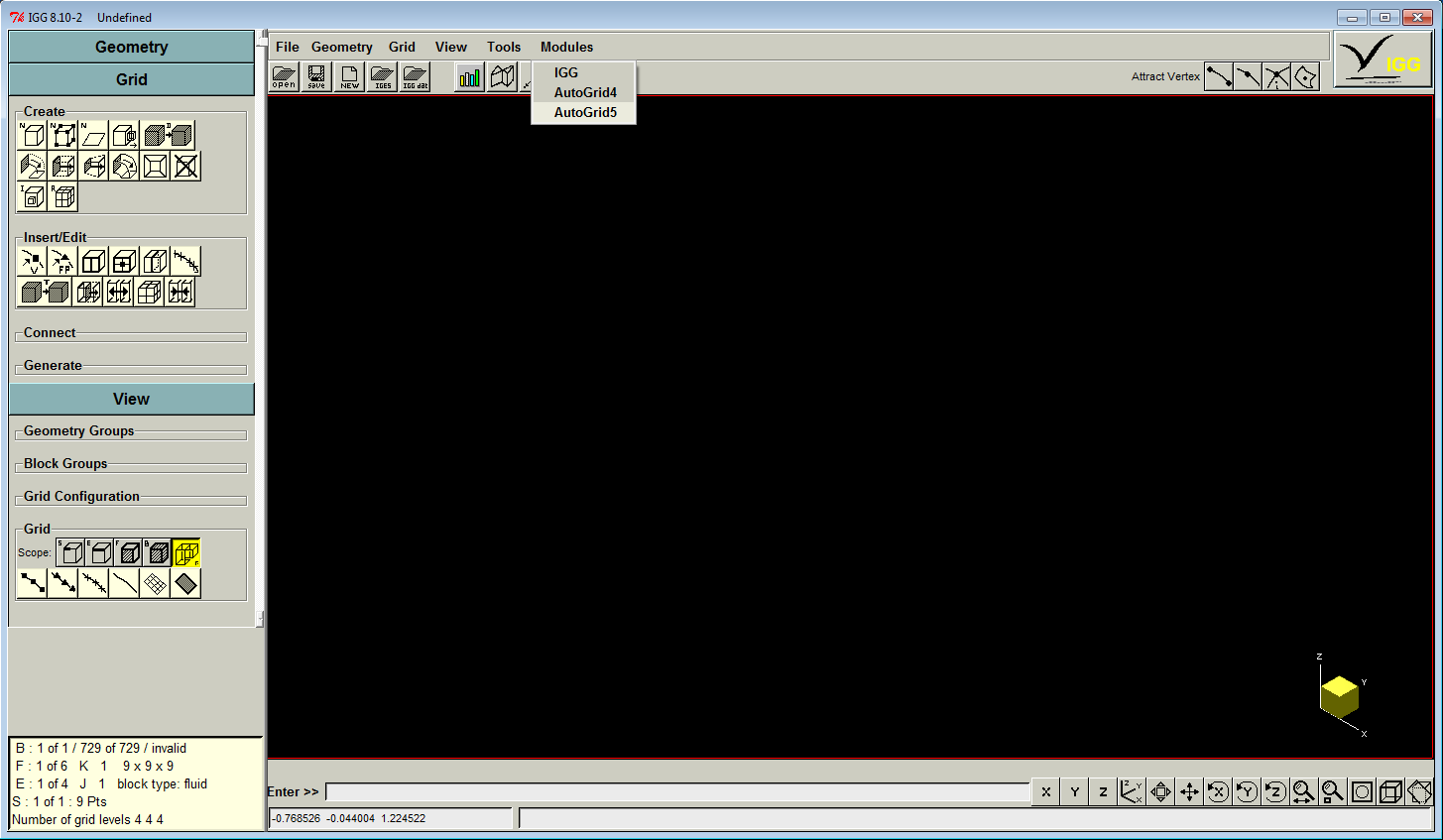

•切换至AutoGrid5模式：模块 | AutoGrid5

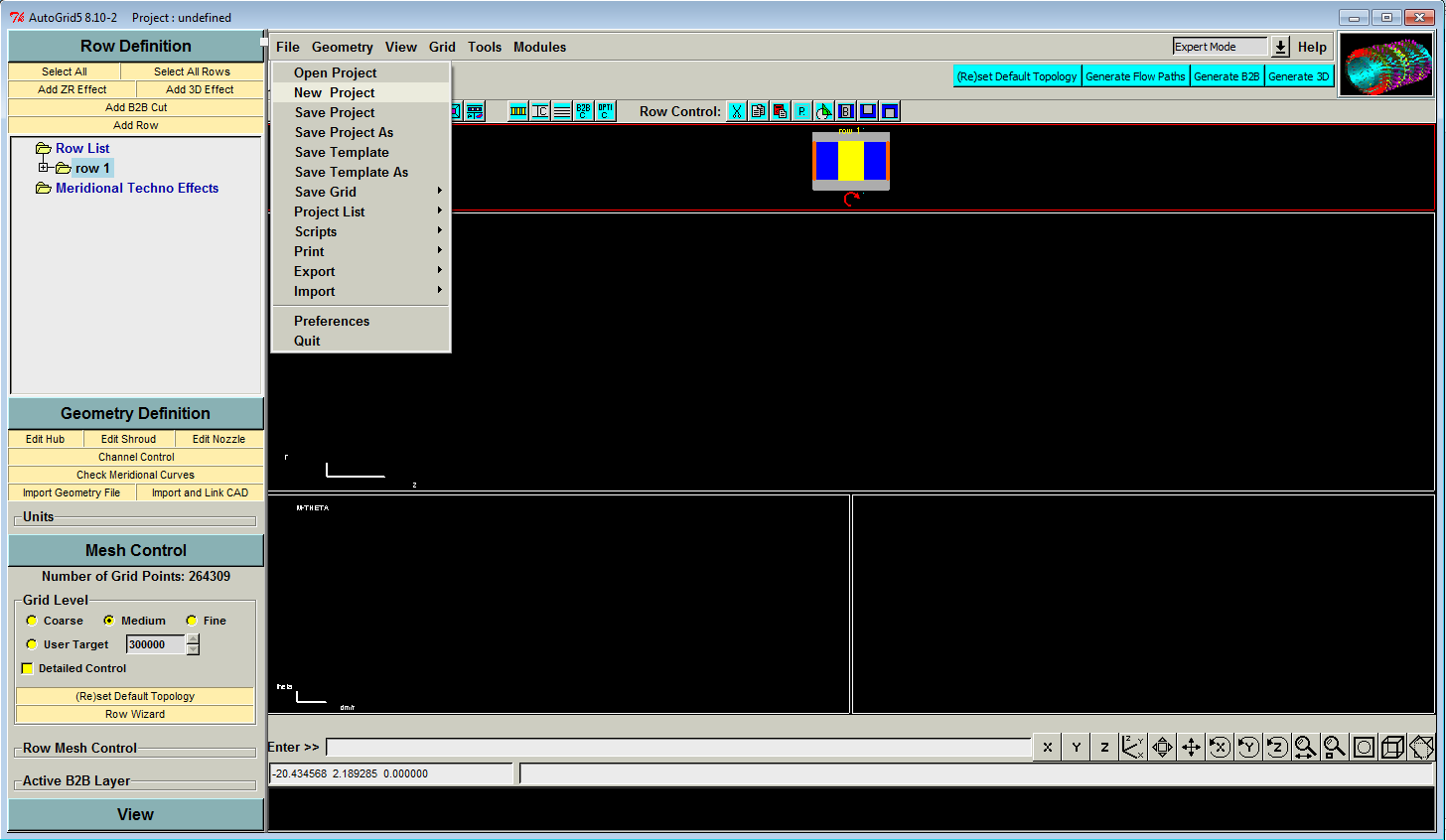

•打开新项目：文件 | 新建项目

•关闭对话框从geomTurbo文件初始化新项目

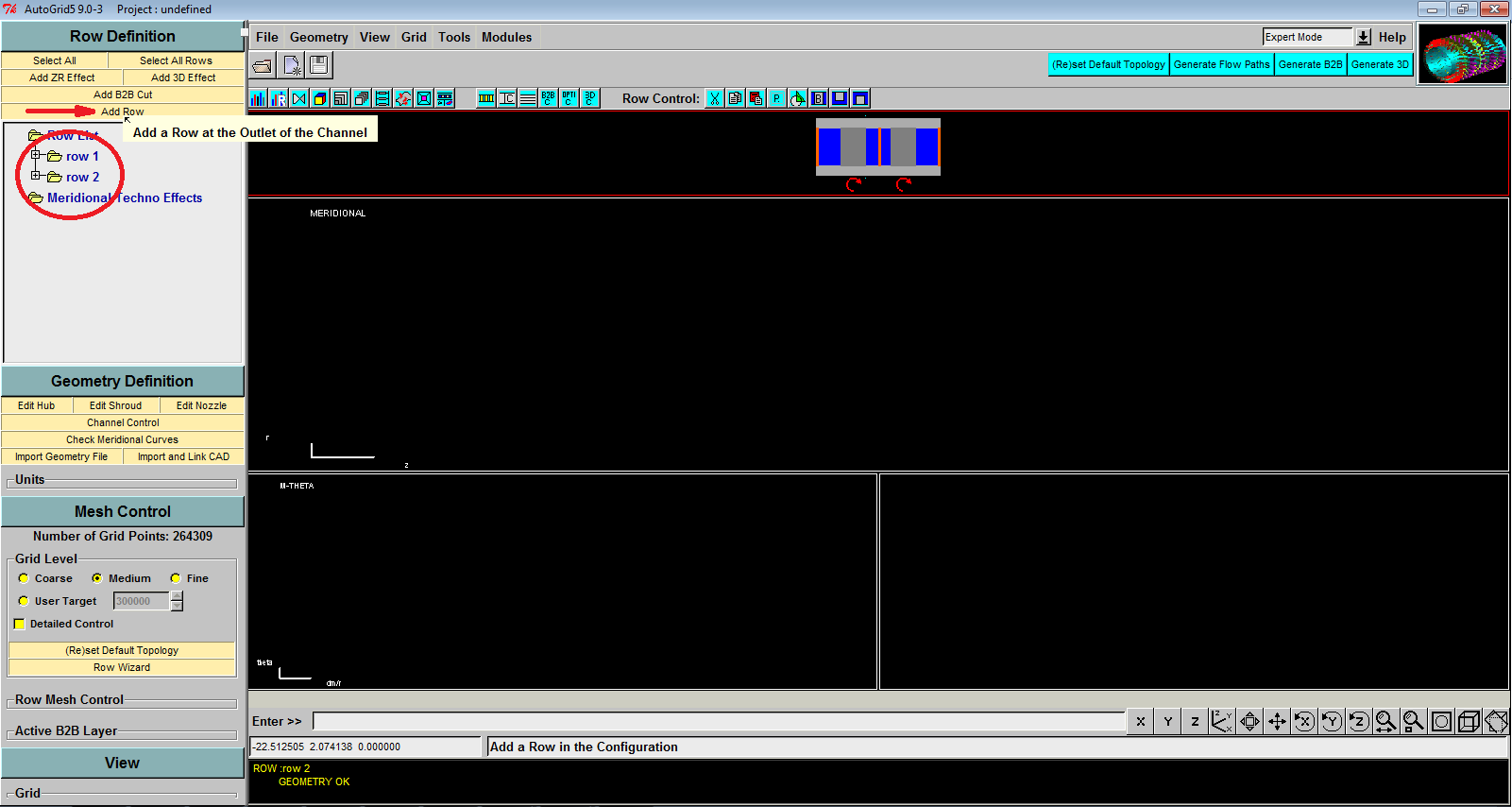

•如果模型有多个带叶片的组件，则添加与额外带叶片组件数量相同的行

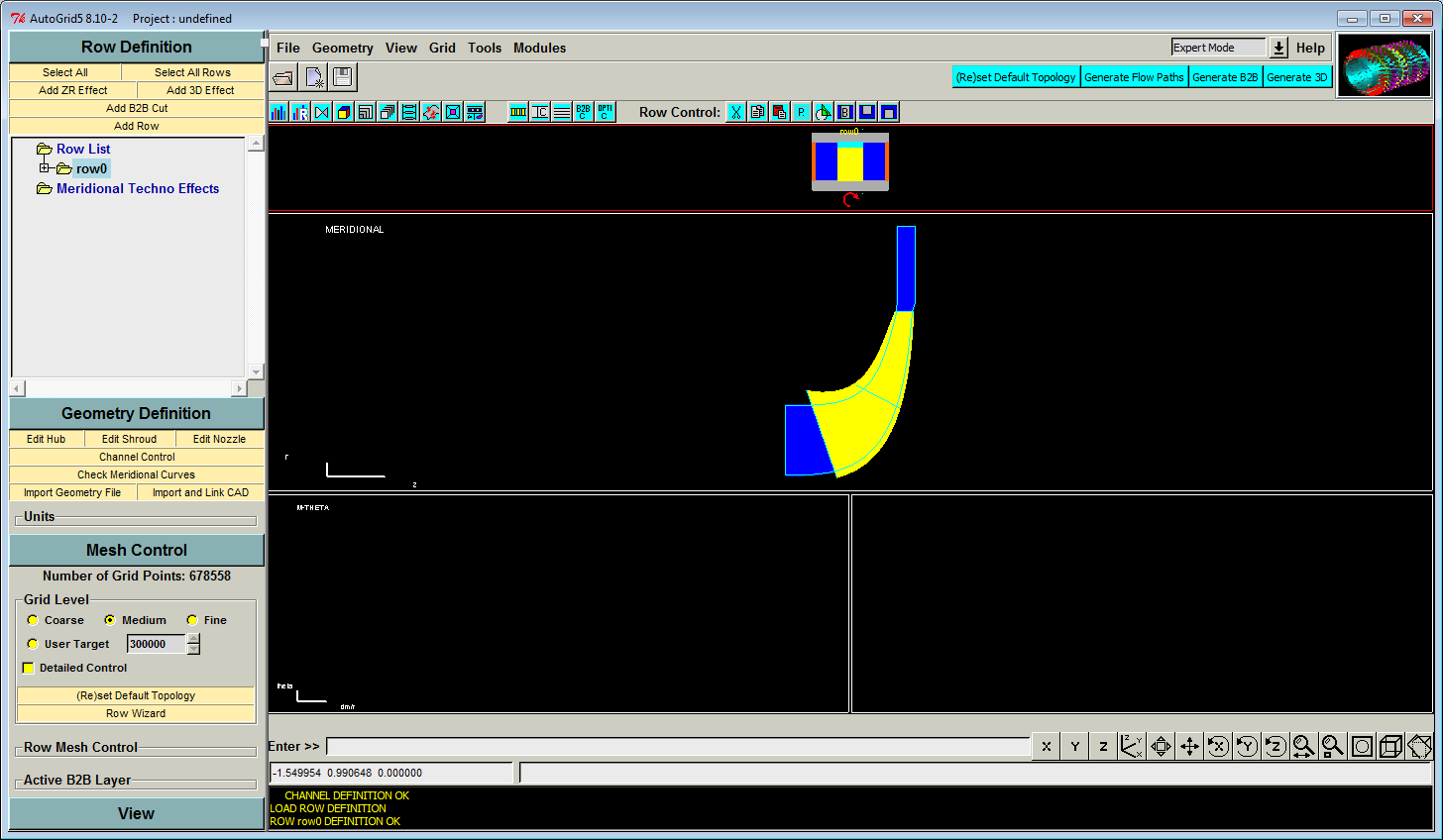

•选择*.geomTurbo文件

•对于无盖叶轮，需在AutoGrid中手动设置叶尖间隙。
