► 项目 | 参考设计
此功能可用于同时显示多个设计以相互比较，并进行有针对性的修改。

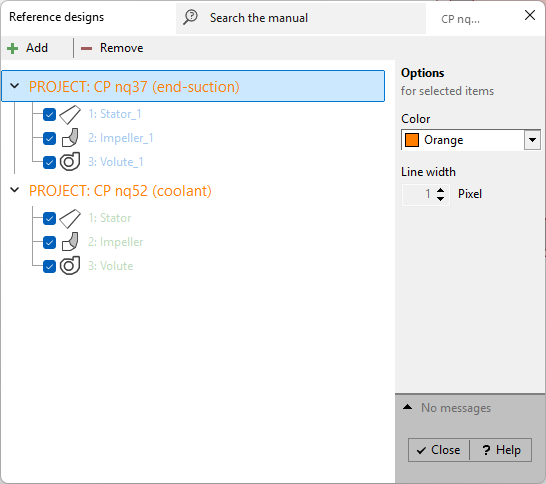

使用添加-按钮可添加任何参考项目（*.CFT文件）。参考项目的所有组件均按所选文件名分组。
每个组件具有自己的颜色和线宽（面板选项）。可使用<Shift>和<Ctrl>键选择多个组件。单击组标题区域可选择对应项目的所有组件，<Ctrl> <A>可选择所有组件。
使用移除-按钮可从列表中删除所选参考项目及其所有组件。但单个参考组件可通过行首的复选框停用。
对话框中的显示

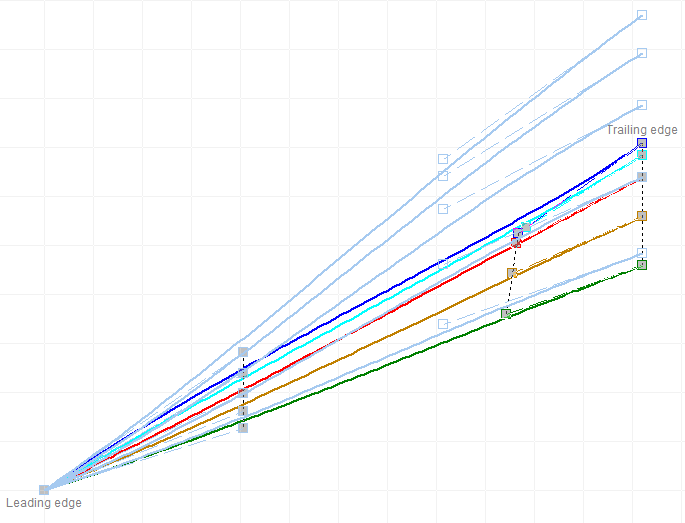

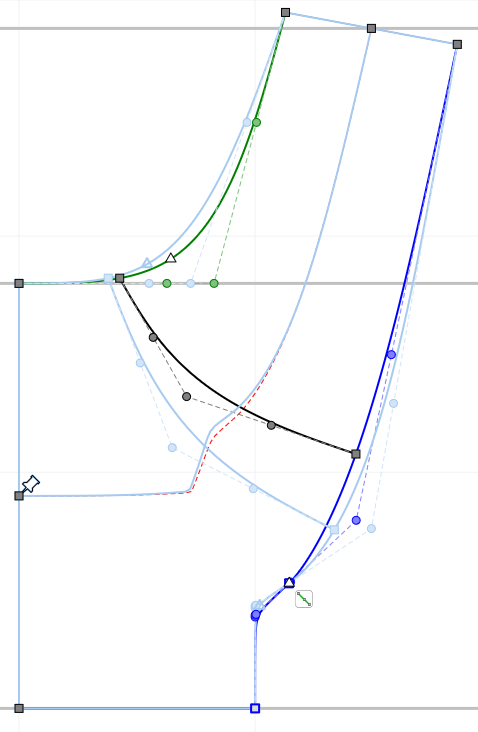

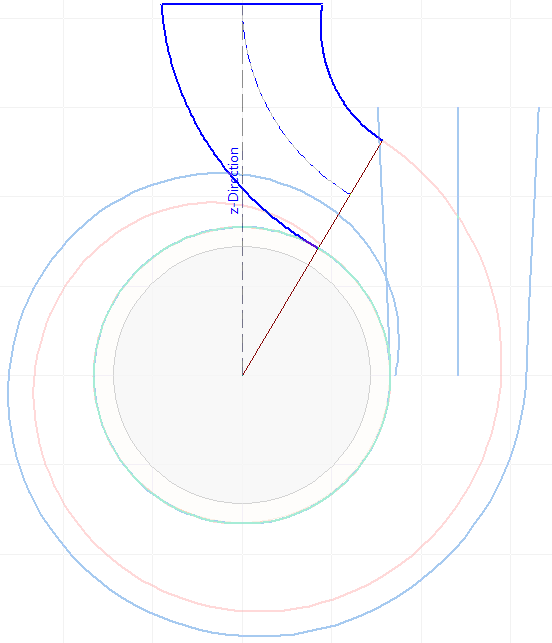

参考几何体在对话框中以所选颜色和线宽显示。
|
|
|
鼠标悬停时，数值会作为提示显示在输入字段上。 |
|
在设计步骤对话框窗口的右下角，可完全关闭参考几何体的显示。 |
3D模型中的显示

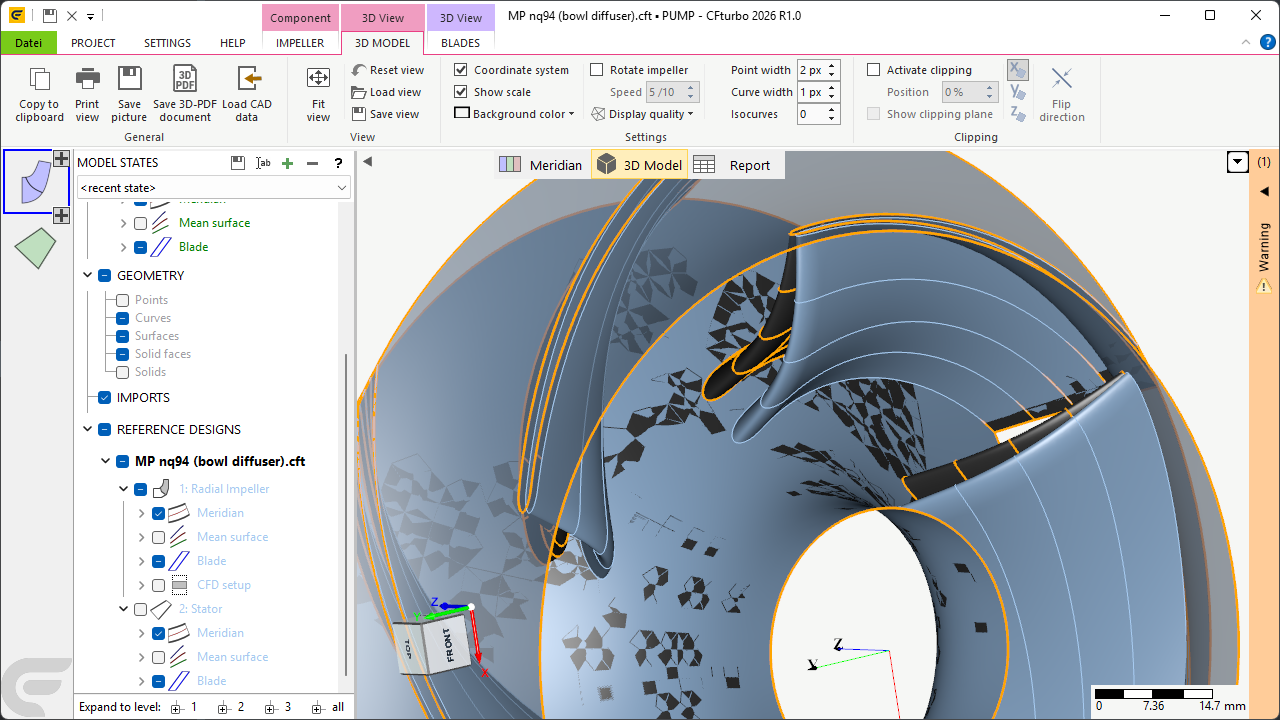

参考几何体还会作为3D模型显示。
所有参考几何体排列在模型树的“参考设计”区域中，而单个部件可像常规几何体一样进行配置。
