<< 点击显示目录 >> 圆弧近似

对于矩形或梯形截面的螺旋，提供圆弧近似。这些圆弧根据与设计规则定义的初始轮廓的最小偏差进行优化。

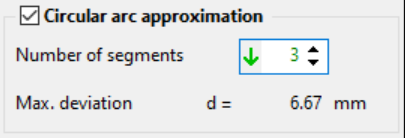

可指定圆弧段的数量，并显示与初始轮廓的最大偏差以供参考。

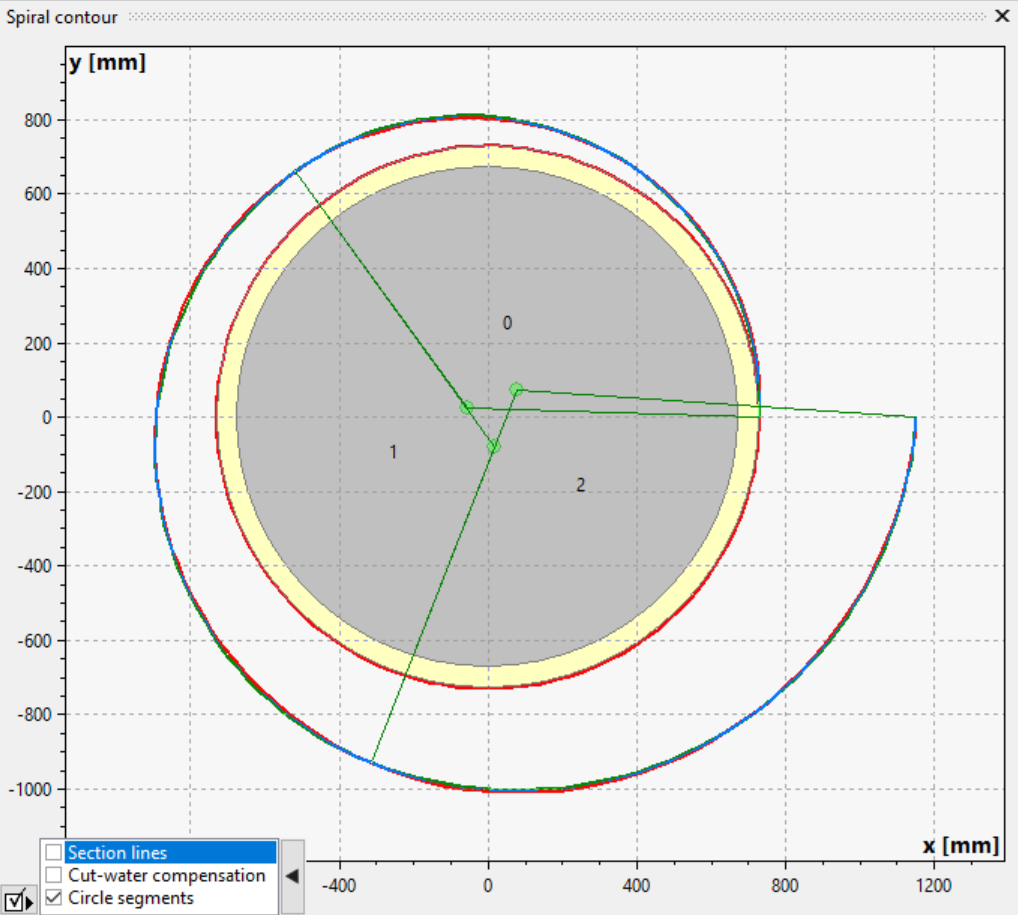

的螺旋轮廓视图包含圆弧段，可通过左下角的“圆弧段”显示选项进行显示。



生成的圆弧信息（如圆心、半径和角度）显示在“信息值”视图中。此外，如果在显示属性中启用，其详细信息会作为图中圆弧的提示给出。

请注意，后续计算基于初始轮廓。
