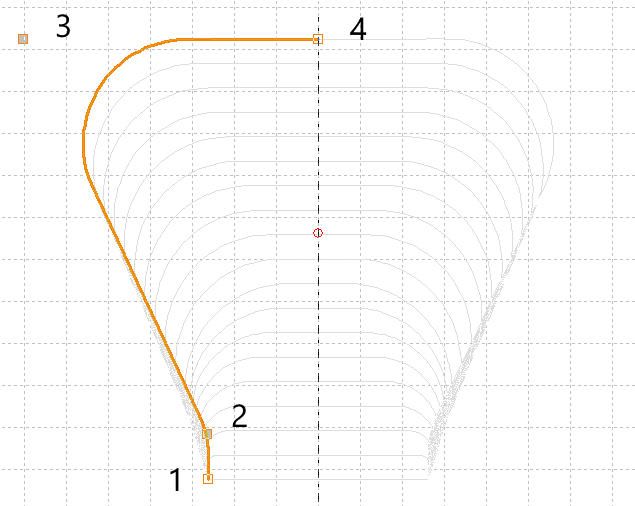

横截面的形状线段横截面由一系列线段描述。 横截面形状的一半最初基于排列成梯形形状的线段。点1和点4是固定的起点和终点。 |
|

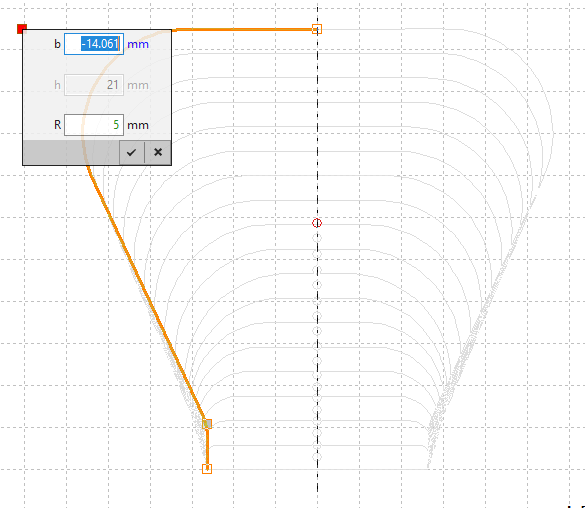

所有角点由线段连接。 每个点的坐标及相关圆角半径可在上下文对话框中调整。 |
|
使用线段的上下文菜单，可在光标位置添加或移除点。 |
|
移动点时，可通过按下键盘上的按键强制执行以下约束：
CTRL |
点围绕前一个点沿圆移动。按下时半径保持恒定。 |
CTRL + SHIFT |
点围绕后一个点沿圆移动。按下时半径保持恒定。 |
ALT |
点在其最后位置与前一个点之间的直线上移动。 |
ALT + SHIFT |
点在其最后位置与后一个点之间的直线上移动。 |

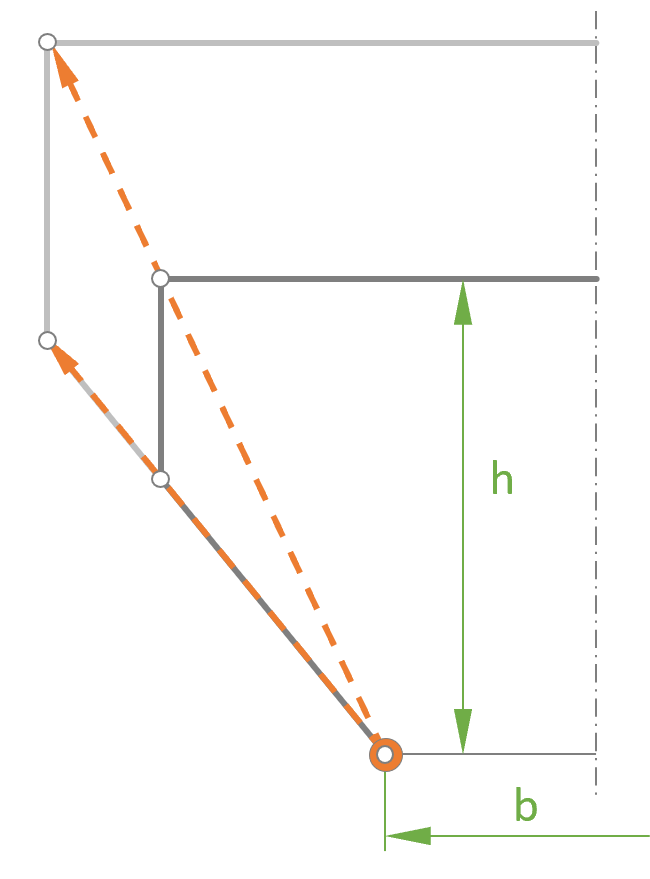

的缩放中心点是左侧（右侧）入口点，不位于截面中心线上。 |
|
