网格层与边缘层
在处理二维或三维场图时，Tecplot 360 允许您交互式地添加或移除任意组合的绘图图层。这些图层可应用于当前数据集中的任意区域组。本章将讨论Mesh Layer以及Edge Layer.
网格层
在"绘图"侧边栏中切换启用"网格"选项，即可为绘图添加网格层。网格绘图图层显示区域内连接相邻数据点的线条。对于 I 阶数据，网格是一条按 I 索引递增顺序连接所有点的单线。对于 IJ 阶数据，网格由两组线条组成，分别连接 I 索引递增和 J 索引递增的相邻数据点。对于 IJK 阶数据，网格由三组线条组成，分别连接 I 索引递增、J 索引递增和 K 索引递增的点。对于有限元区域，网格绘制的是由节点点连接列表定义的所有元素的每条边。有关有序（IJK）和有限元数据结构的详细说明，请参见Data Structure。
网格层修改

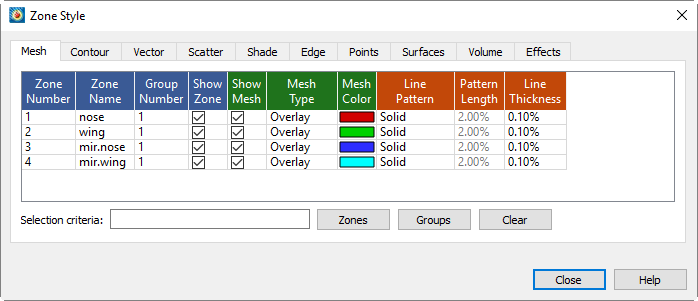

加载数据后，您可以使用对话框的"网格"页面（通过"绘图"侧边栏或访问）修改网格绘图属性。如Field Plot Modification and the Zone Style Dialog所述，使用前四列（蓝色）进行的更改将应用于整个绘图，而其他列的更改则应用于当前活动绘图图层。
| 要使"网格"页面上的更改在绘图中可见，必须启用网格层。您可以使用"绘图"侧边栏中的复选框启用网格层。 |
- 显示网格
-
复选框，用于确定每个活动区域的网格是否可见。
- 网格类型
-
右键单击可选择线框、叠加或隐藏线。请参见下文Mesh Types。
- 网格颜色
-
右键单击可使用颜色选择器选择网格颜色。
- 线型
-
右键单击可选择网格的线型。
- 图案长度
-
右键单击可选择图案长度（以帧高度的百分比表示）。您可以选择预设的图案长度，或自行输入。
- 线宽
-
右键选择网格线粗细。您可以选择预设设置或自行输入。
| 有关使用区域样式对话框底部控件按名称选择区域的信息，请参见末尾对这些控件的说明。Field Plot Modification and the Zone Style Dialog. |
网格类型
Tecplot 360 有三种不同的网格类型：
- 线框
-
线框网格绘制在同一区域的其他区域层下方。在3D笛卡尔图中，不消除隐藏线。对于3D体积区域（有限元体积或IJK有序），通常不会绘制完整的3D网格（由数据点之间的所有连接线组成），因为线条数量过多会导致混乱。绘制的网格取决于您在“曲面”页面上选择的“要绘制的曲面”。对话框。详见Surfaces默认情况下，仅显示暴露单元面上的网格。
- 叠加
-
与线框类似，网格线绘制在所有其他区域层之上，但矢量和散点符号除外。在3D笛卡尔图中，图元单元后方的区域仍然可见（除非其他绘图类型如等高线填充阻止了这一点）。与线框一样，网格的可见性取决于您在“曲面”页面上选择的“要绘制的曲面”。 dialog. See Surfaces详见
- 隐藏线
-
与叠加类似，但隐藏线从网格后方移除。实际上，网格的单元（元素）是不透明的。隐藏在其他曲面后方的曲面和线条将从图中移除。对于3D体积区域，使用此绘图类型会遮挡区域内部的所有内容。如果为3D体积区域选择此选项，则选择绘制所有曲面（使用“曲面”页面）与仅绘制暴露单元面效果相同，但速度慢得多。对话框
| 隐藏线创建的不透明曲面不受光照区域效果影响（无光源着色），但受半透明度影响。 |

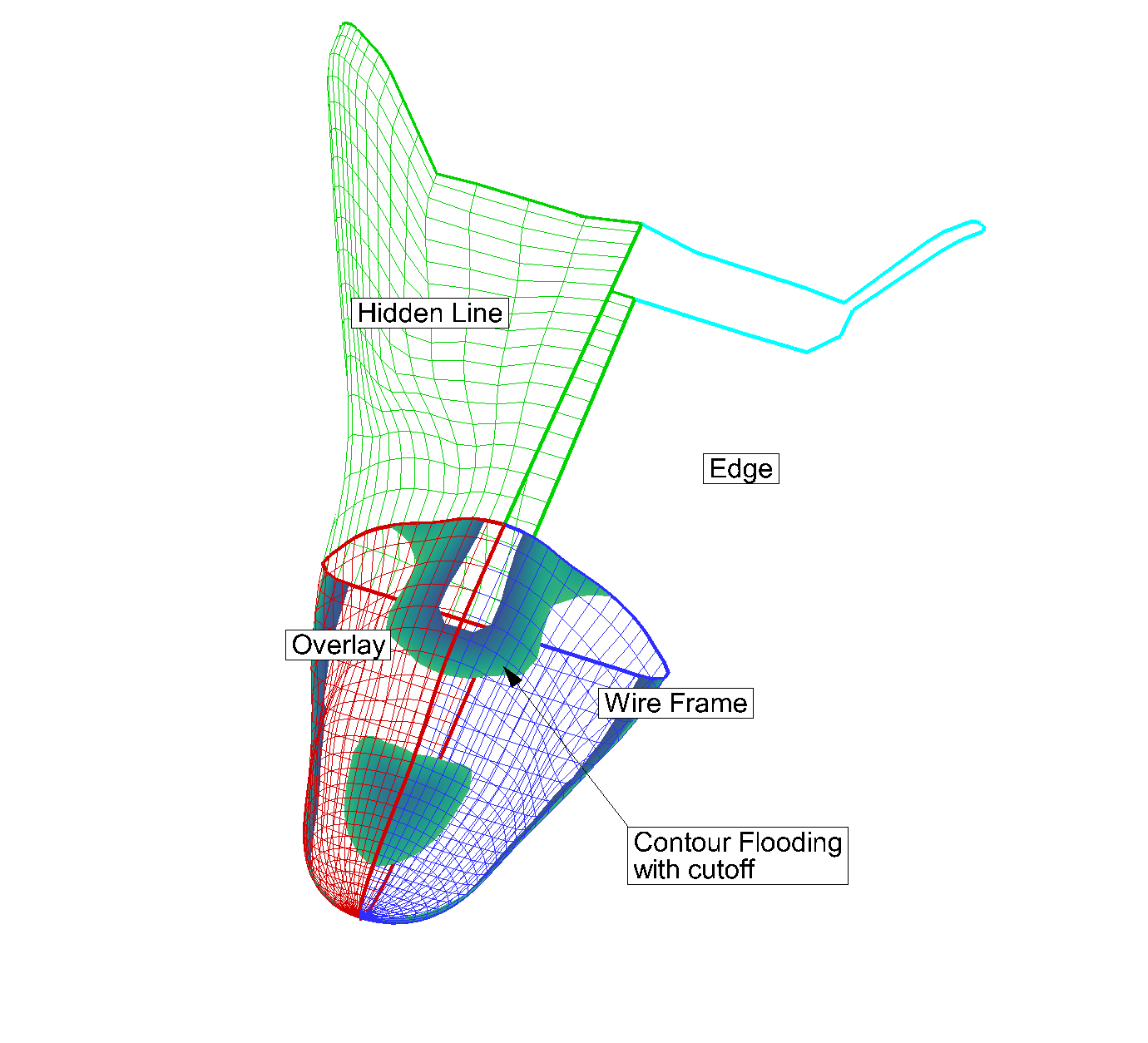

Figure 1显示了可用的网格绘图类型，以及选择叠加和线框与等高线填充组合的效果。
边缘层
边缘绘图层显示外线（IJ有序区域）、有限元曲面区域或平面（IJK有序区域）的连接。边缘层允许您显示数据的边缘（折痕和边界）。区域边缘仅存在于有序区域或2D有限元区域。三维有限元区域没有边界。
边缘层修改

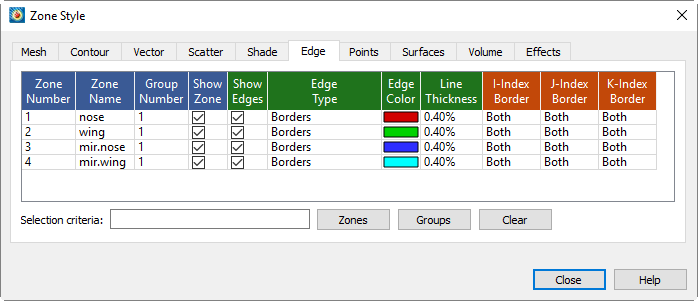

您可以从“边缘”页面控制以下属性：对话框
| 要使“边缘”页面上的更改在绘图中可见，必须打开边缘层。您可以使用绘图侧边栏中的复选框打开边缘层。 |
- 显示边缘
-
确定每个活动区域的边缘是否可见的复选框。
- 边缘类型
-
右键选择边界和/或折痕。参见Edge Types below.
- 边颜色
-
右键使用颜色选择器选择边颜色。
- Line Thickness
-
右键选择边线粗细。您可以选择预设值或自行输入。
- 索引边界
-
右键选择是否显示对应的索引边界：无、仅最小值、仅最大值、或两者（最小值和最大值）。
| For information on using the controls at the bottom of the Zone Style dialog to select zones by name, see the description of these at the end of Field Plot Modification and the Zone Style Dialog. |
