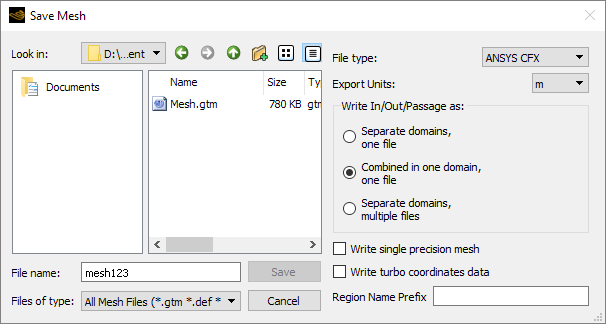

设置Look in为您要创建网格文件的目录。
如果File type设置为Ansys CFX，则默认保存类型为.gtm的文件（即未指定扩展名时）。您也可以通过向指定文件名添加.def扩展名.def来保存类型为.gtm的文件。.def和
If File
type is set to CGNS文件均包含可在 CFX-Pre 中用于设置 CFD 问题的区域。.cgns时，TurboGrid 会以 HDF5 格式保存 CGNS（CFD 通用符号系统）文件（扩展名为
）。CGNS 文件可被 Ansys 软件（如 CFX-Pre、CFD-Post、Fluent）以及支持以下功能的第三方软件使用：
TurboGrid 写入的功能，
CGNS 版本 4.3.0，
HDF5 1.12.2。File type如果您更改.def，指定文件名中的任何现有文件扩展名（例如.cgns或
If File type is set to Ansys CFX可使用以下选项：
Separate domains, one file分离域，单个文件
入口域和出口域保持与通道域分离。CFX-Pre 中将显示三个独立的装配体。当您希望将入口域和出口域置于与通道不同的参考系中时，此选项最为理想。
合并为单个域，单个文件 Combined in one domain, one file
入口域和出口域与通道域合并（融合）。CFX-Pre 中将显示一个合并后的装配体。当您希望将入口域和出口域保持在与通道相同的参考系中时，此选项最为理想。
分离域，多个文件 Separate domains, multiple files
最多可写入三个独立文件：
<basename>.gtm用于通道域，<basename>_Inlet.gtm用于入口域（如适用），以及<basename>_Outlet.gtm用于出口域（如适用）。此处，<basename>表示指定的名称，.gtm为示例文件扩展名。
If File type is set to Ansys CFX您可以选择Write single precision mesh复选框，以写入单精度网格文件而非双精度文件。默认设置为双精度。除减小网格文件大小外，使用单精度几乎没有其他优势。
If File type is set to Ansys CFX,
you can select the Write turbo coordinates data复选框，以在保存的网格文件中包含涡轮坐标数据。
涡轮坐标数据包含所有叶片表面上的以下坐标：
U,V（叶片表面坐标）
流向位置、展向归一化值
轴向距离、半径、角度
导入 CFX-Pre 后，涡轮坐标数据可用于定义自定义坐标系。此类坐标系可用于使用涡轮坐标而非笛卡尔坐标或柱坐标来指定用户位置的坐标。请参阅Coordinate System Definition in the CFX-Pre 用户指南.
可使用以下工具从保存的网格文件中提取涡轮坐标数据：cfx5dfile。详情请参阅Extracting Profile Data from Results Files in the CFX-Solver 建模指南.
此属性指定一个字符串前缀，当网格写入文件时，该前缀将添加到所有网格区域名称前。默认情况下此属性为空。
有关 CFX-Pre 如何处理重复网格区域名称的信息，请参阅Importing Multiple Meshes.
Note:CGNS 网格区域名称有 32 个字符的限制。在 TurboGrid 中保存时，此限制有时会导致网格区域名称被截断或替换为唯一名称（如有必要）。
例如，
ABCDEF0123456789ABCDEF0123456789regionA将被截断为
ABCDEF0123456789ABCDEF0123456789，而
ABCDEF0123456789ABCDEF0123456789regionB将被重命名为Boundary 3.
如果您的网格区域名称已被截断或重命名，建议在 CFX-Pre 或 Fluent 中手动重命名受影响的网格区域。
