离心泵叶轮建模及流道抽取视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

关于离心泵叶轮建模的问题,现在有2种方法:

  • 旋转法
  • 打点法

关于以上这2种方法,各有优势,我比较习惯用旋转方法来做,因为打点法我自己做出来的曲面不够光滑,方法都要会,具体选哪一个随意就好!

一、基础知识

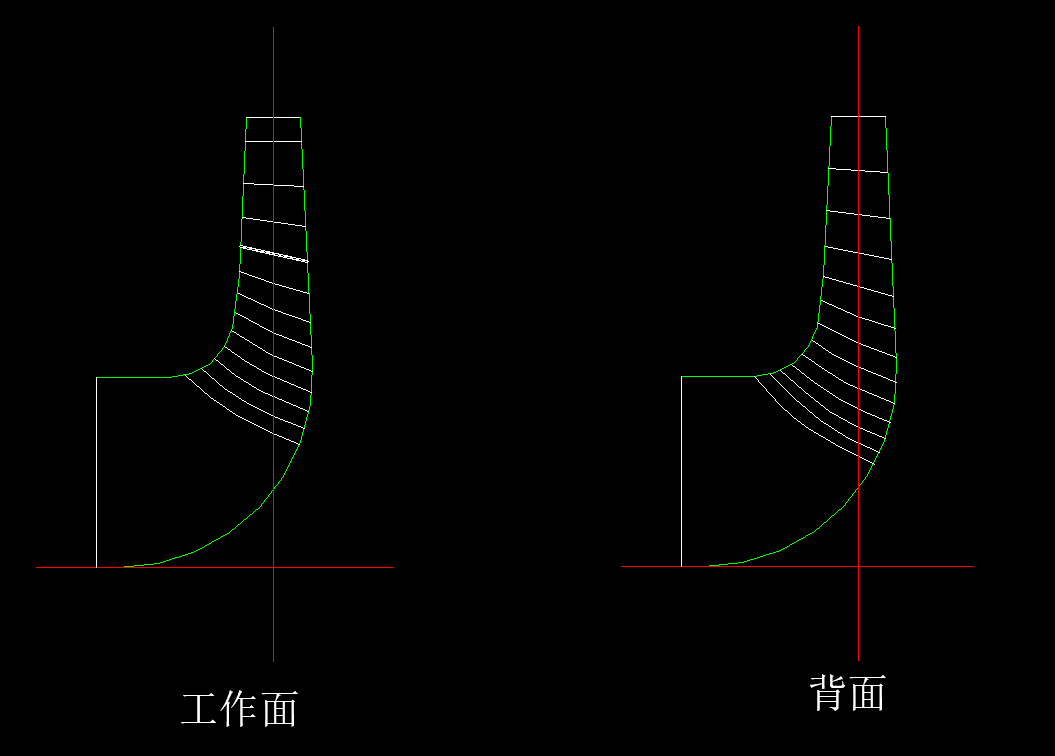

建模之前先来看一下叶轮水力图。我们的三维都是基于水力图来进行的,还记得我们做课程设计的时候下面这些图是需要在A0的图纸上手绘出来的,找找或许还有当时的图片啥的!下图来自关老师的《现代泵理论与设计》书中的配图,旋转法主要是利用工作面和背面的轴面截线来实现的,如下图所示;

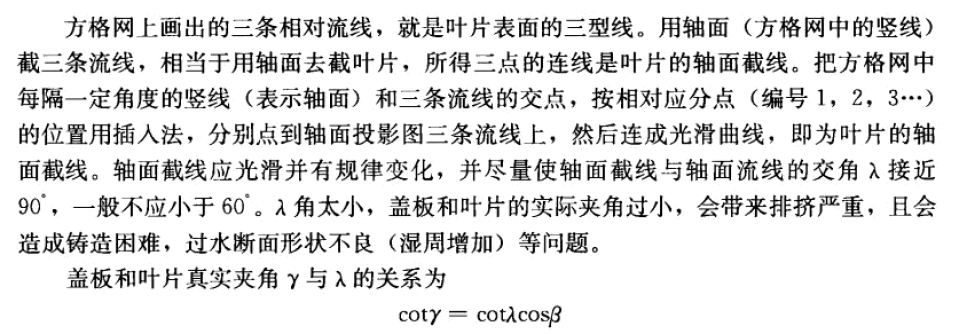

轴面截线是怎么来的,可以看下面的介绍:

二、视频教程

有了理论的支持以后,基本所有软件操作步骤都是一样的,首先导入轴面截线,轴面截线这简简单单的几条线就包含了叶片的扭曲程度、大小、形状、中心、厚度等等信息,越发佩服当年没有计算机的时候前辈们设计这样的产品时的聪明才智!

导入轴面截线,对不同角度的截线旋转相应的角度形成曲面,对所有曲面的边线进行边界混合就能做出工作面和背面的曲面了,接下来需要对曲面前后边进行适当延伸,目的是保证叶片能够很好的和前后盖板相交不至于出现缝隙。完成叶片4个表面的缝合后叶片变为实体,这个时候要对叶片进口进行适当修圆,保证优异的水力性能。接下来就是常规操作:阵列!根据叶片数的多少来就行了。

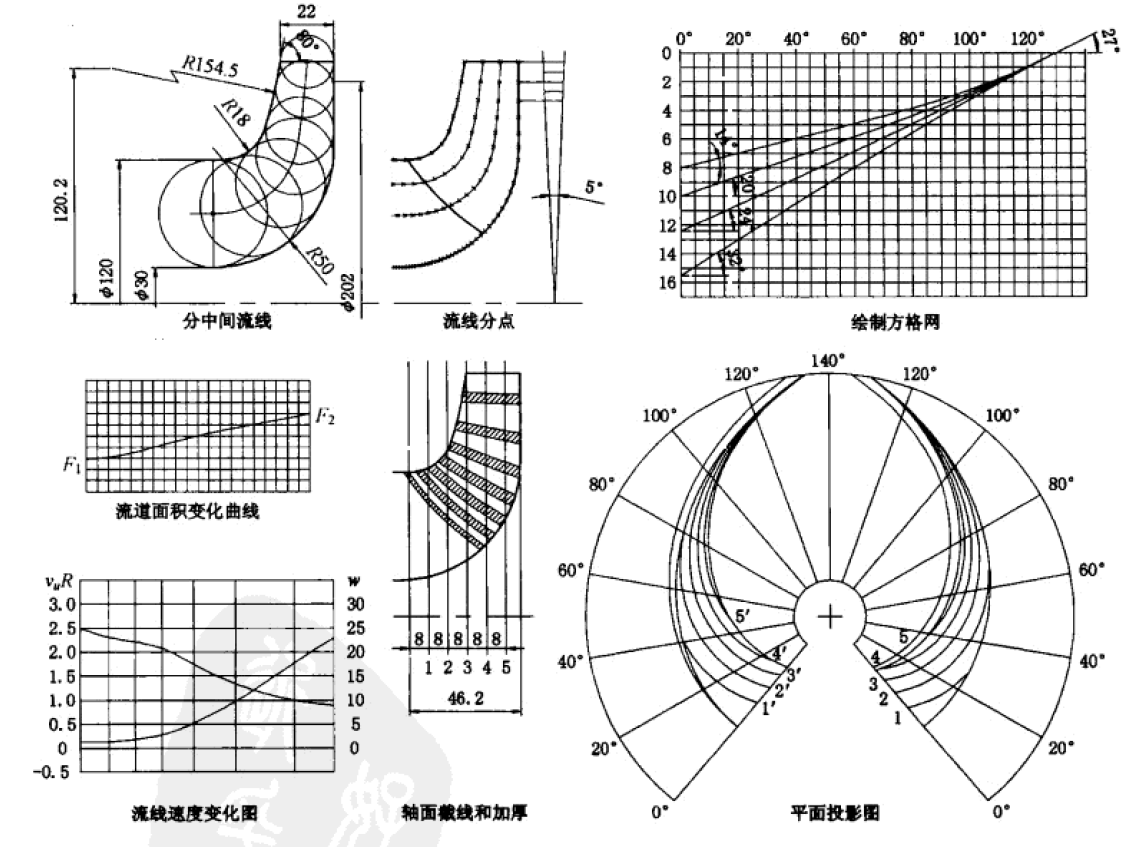

下面是详细的视频教程,水力图采自刘厚林老师的书中的素材:
