SCDM扭曲叶片单流道抽取方法2

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

之前属实没有注意到叶片的扭曲程度会影响到单流道的抽取,因为之前的叶轮模型区域垂直,所以可以直接按照拉伸切除的方法实现,今天采用的这种方法依旧采用此思想,但是在实现的过程中精准控制了切割的“刀”,也就是切面完全吻合于流道,不会对流道外的实体造成影响,这在一定意义上简化了单流道切割的过程,虽然很多参考书中并未提及如何进行单流道切分,我们将不断整理和学习更加完善、精准的方法,实现快速、准确、易懂的目的。

一、简单过程

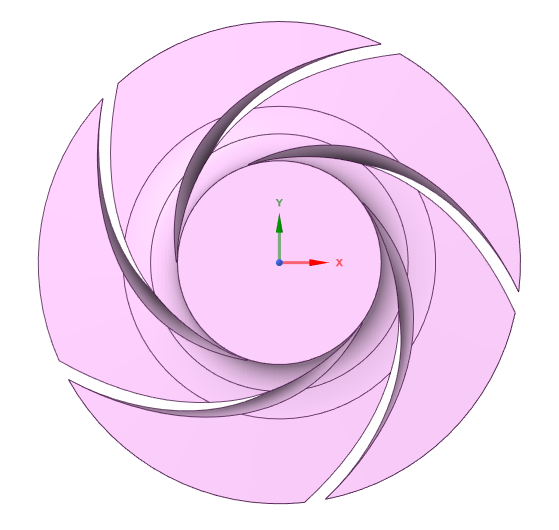

下面是今天作为案例的离心泵叶轮模型,根据俯视图可以看到叶片进口扭曲程度相对较大,如果直接切割会导致相邻叶片受损:
SCDM扭曲叶片单流道抽取方法2

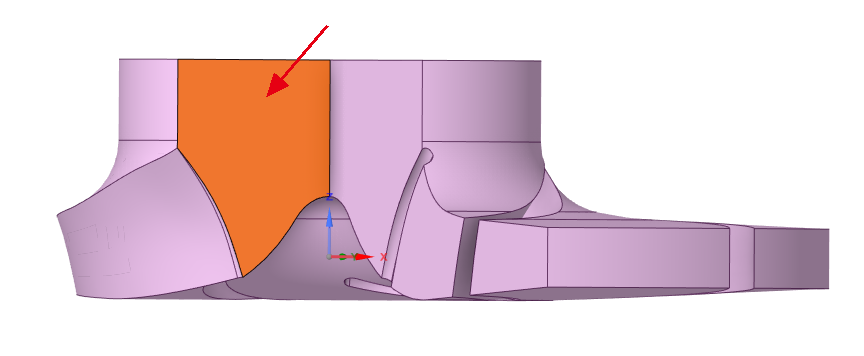

那怎么办呢,创建一个最小的切面,只保证能与实体相切即可,如下图:
SCDM扭曲叶片单流道抽取方法2

得到这个平面后按照每个单流道的夹角去阵列平面,然后用相邻的平面切割实体最终得到完整的单流道!

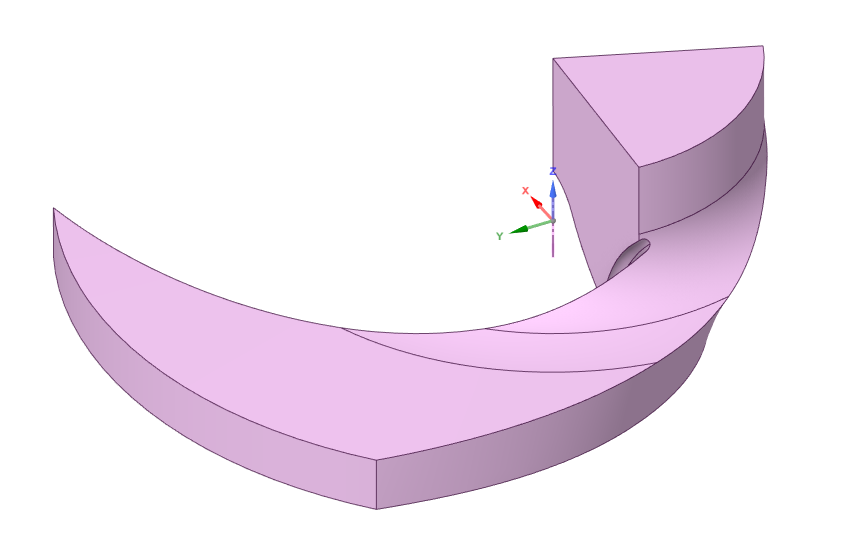

下面是实际效果图:
SCDM扭曲叶片单流道抽取方法2

二、源文件下载

模型文件中有本教程所用的叶轮模型,可在下方附件中下载查看!


SCDM扭曲叶片单流道抽取方法2
