泵三维模型2:单级单吸离心泵

释放双眼,带上耳机,听听看~!

本站关于离心泵的教程大多以此模型为基础,这是一个非常基础的也是最简单的泵模型了,单级单吸离心泵。

一、泵型简介

姓名:单级单吸离心泵

作者:不详

格式:STP

泵三维模型2:单级单吸离心泵

二、泵型工作范围及型谱

以下内容摘自《现代泵理论与设计》一书,关于如何识别型谱的知识!

泵特性曲线上的每–点都对应着一个工况,泵在最高效率点工况下运行是最理想的。但是用户要求的性能千差万别,实际中的工况不一定和最高效率点下的性能相一致。要想使每一个用户要求的泵都在泵最高效率点下运行,那样做需要的泵规格就太多了。为此,常常确定一个范围(通常以效率下降5%~8%为界),如图4一14 的AB线段,泵在此范围内运行,效率下降不算太大,此段称为泵的工作范围。利用前面的内容,可以通过改变转速或切割外径的方法来扩大泵的工作范围,如图中的ABCD。其中1,2线是改变转速或切割叶轮前后的特性曲线,3,4线是改变转速的相似抛物线或是切割线(抛物线)。方块ABCD称为泵扩大了的工作范围,泵可以在此范围的任一点工作,而且效率下降最多不会超过5%~8%。
泵三维模型2:单级单吸离心泵
把许多泵的工作范围画在-一张坐标图中,称为型谱。为了使图形直观协调,高扬程和大流量时的工作范围不致过大(因高扬程大流量时的工作范围会相对变大)。通常采用对数坐标表示。一般每种系列泵有一个型谱,所谓系列是指同一类结构的泵(如单级悬臂式泵、双吸泵、节段式多级泵系列)或某种用途的泵(如化工流程、锅炉给水泵系列)。而规格是指同一系列中尺寸和性能不同的泵。
泵三维模型2:单级单吸离心泵

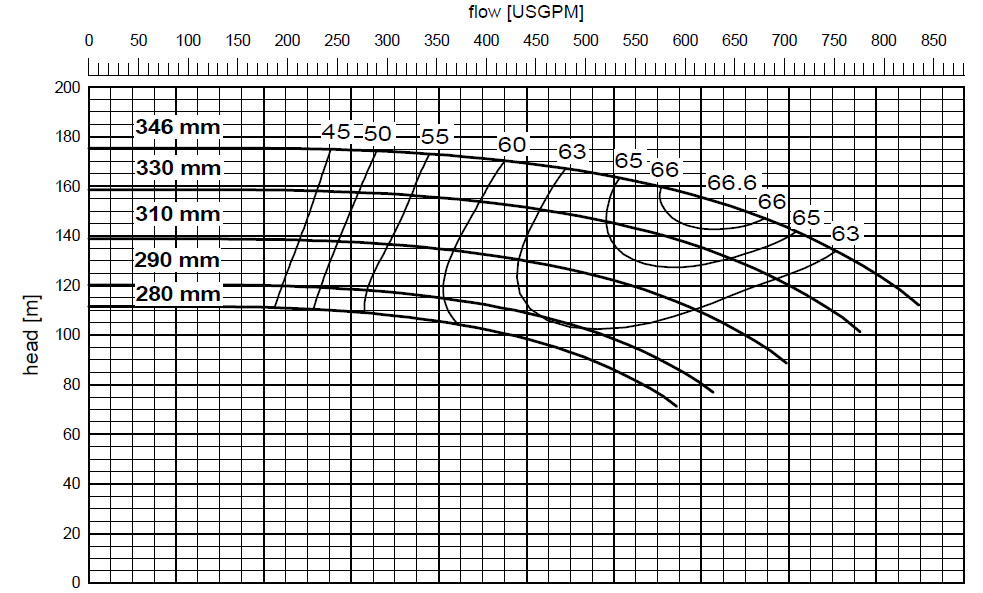

根据横坐标的流量值和纵坐标的扬程值确定工况的型号,然后再查找对应型号的性能曲线(如下图所示)
泵三维模型2:单级单吸离心泵

根据实际工况的运行参数就能得到大概的机泵运行效率了,当然这个效率肯定不是最终泵完成性能试验后的实际效率,只能作为一个经验参考值。

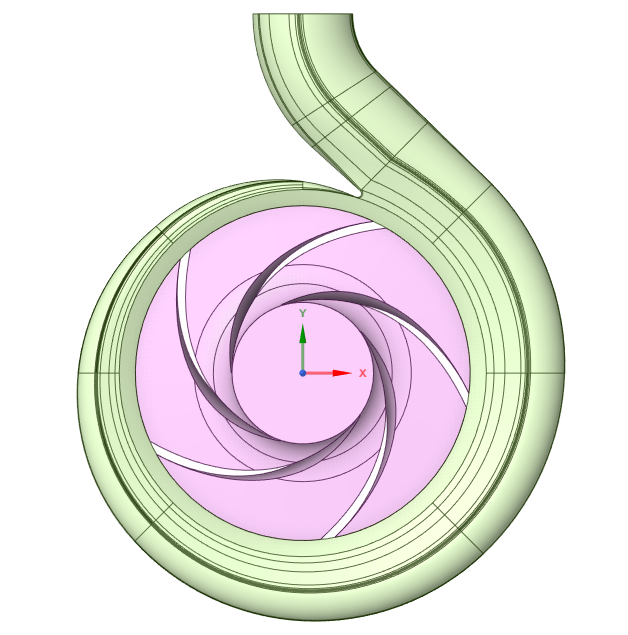

三、截图展示

泵三维模型2:单级单吸离心泵
泵三维模型2:单级单吸离心泵
泵三维模型2:单级单吸离心泵

四、下载地址

下滑下载!


泵三维模型2:单级单吸离心泵

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
