视频选集

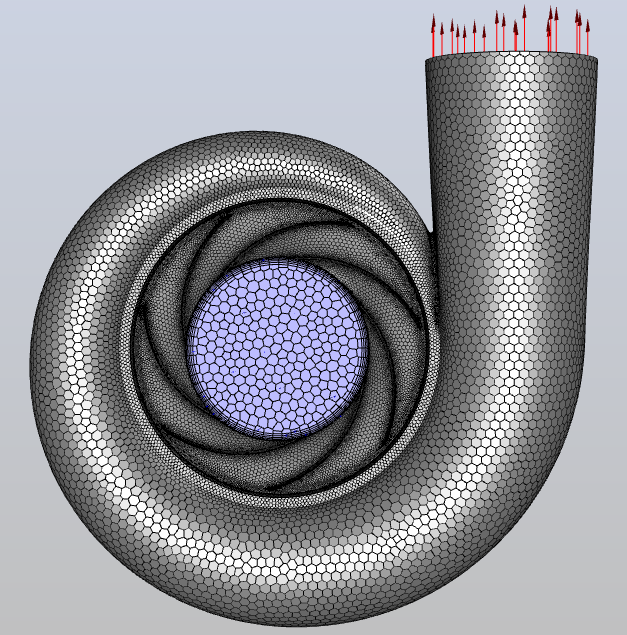

离心泵网格划分视频教程集(付费)

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

作为泵行业的新人,我正在不断学习比较各种网格划分软件的优缺点,从中找出适合自己的方式方法。

icem虽然作为非常经典的老牌Ansys网格划分软件,已经多年未更新,所以icem是一款教程巨多但是相关的实操视频教程较少的软件,在此之前泵小丫已经录制发布了若干关于icem离心泵叶轮、蜗壳、导叶等结构化及非结构化网格划分的详细视频教程,可在本站搜索关键词阅览!

伴随着模型复杂程度提高以及快速高质量网格划分的需要,越来越多的非结构化网格走上前来,包括Ansys mesh、Fluent meshing等,这是一些可以轻松生成高质量非结构化网格的工具。就像案例中用到的离心泵装配体模型,icem中利用结构化方法是可以达到0.3以上的网格质量的,但是如果能花更短的时间更轻松的生成相同甚至更高质量的网格,我们肯定喜欢后者,我所说的后者可能就是指Fluent  meshing这样的神器了。

之前有在某群里看到某位群友的一句话:自从学习了Fluent meshing,再没打开过其他网格划分软件了。在我自己吃上meshing的时候,真香!

前期在学习这款软件的时候也遇到了不少问题,好在最后都解决了,软件只是工具,重要的还是CFD基础的指导,这个东岳大佬说的非常有道理。

一、视频简介

为了不破坏所谓的生态,也为了鼓励自己创作的乐趣,本视频需付费观看,害!(坦白来讲,我来圈钱了@……@)

视频目前更新2部分,时长25min

1.利用SCDM完成离心泵的计算域和边界设定

2.利用Fluent meshing完成高质量网格划分

3.待更新。。。

视频主讲Fluent meshing的基本操作以及详细的网格划分流程,读者可以在轻松掌握基础操作的同时对这款软件有更全面的认识!

二、素材

本视频中用到的泵模型来自CFturbo设计,叶轮出口段适当延长5mm,方便定义interface

三、模型下载

模型文件可联系我获取!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

给TA买糖
共{{data.count}}人
人已赞赏
9 条回复 A文章作者 M管理员
  1. 张嘻嘻。

    画网格的时候最大最小尺寸是体积还是什么呀

    • 泵小丫

      通过修改网格尺寸你会发现模型中会出现正方体的块用于给你直观的尺寸显示,这个尺寸应该是正方体的边长尺寸

  2. 橘猫

    fluent仿真什么时候发布勒?

    • 泵小丫

      害,那不是简单么,慢慢来?

  3. 付过一次钱了,现在又不能看来怎么办

    • 麻烦加一下我微信,因为你付款的时候没有登陆自己的账号,所以看不了,我给你解决

  4. 张嘻嘻。

    我想问一下fluent meshing 显示的最低正交质量和ICEM里 的质量是一个质量嘛?

  5. Asce

    这个网格数量怎么看
