泵三维模型16:液环泵

释放双眼,带上耳机,听听看~!

液环泵,又叫水环真空泵,内装有带固定叶片的偏心转子,是将水(液体)抛向定子壁,水(液体)形成与定子同心的液环,液环与转子叶片一起构成可变容积的一种旋转变容积真空,靠泵腔容积的变化来实现吸气、压缩和排气。

一、泵型简介

模型名称:液环泵(水环真空泵)

格式:STP

大小:3M

二、图片展示

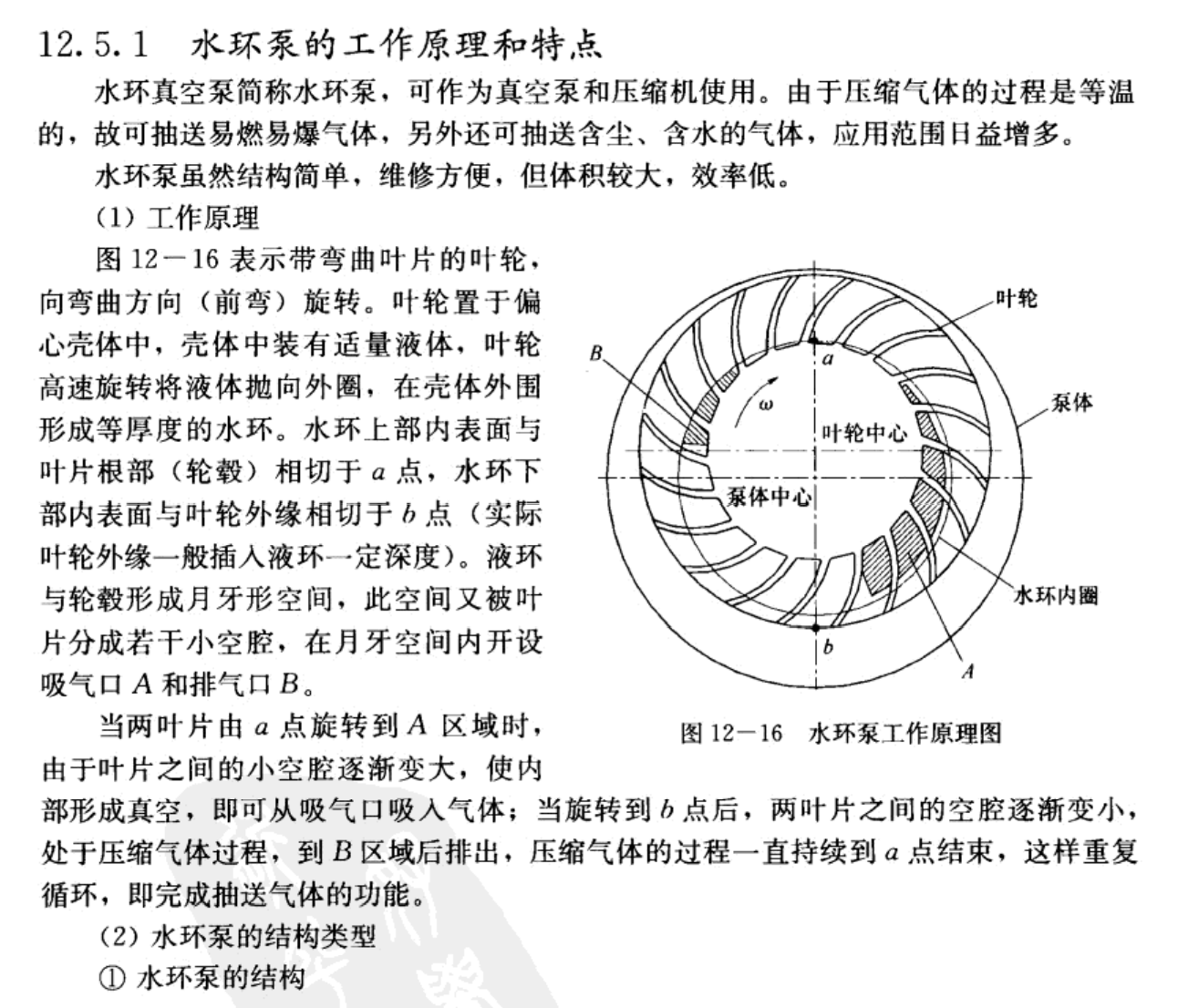

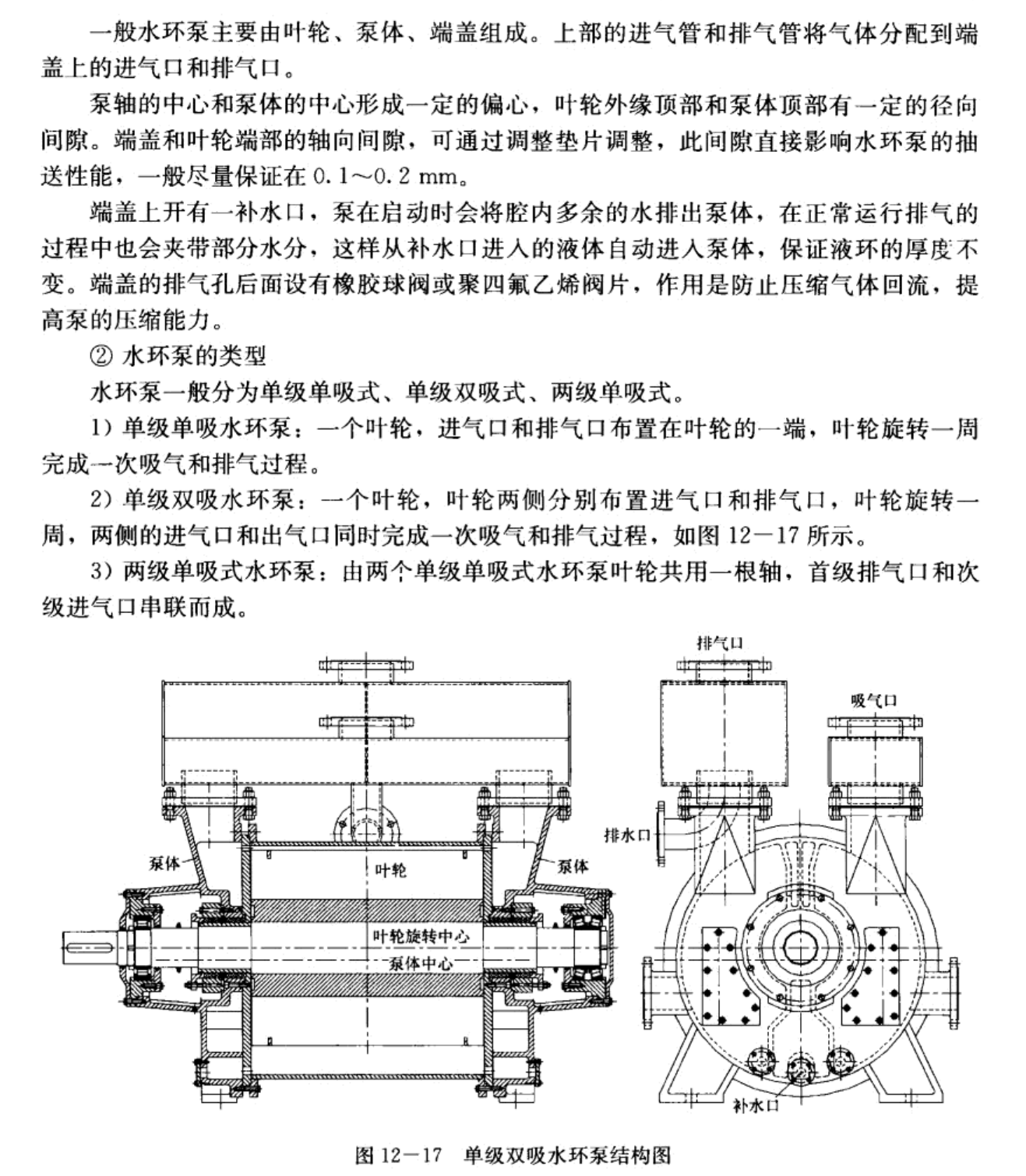

三、基础知识

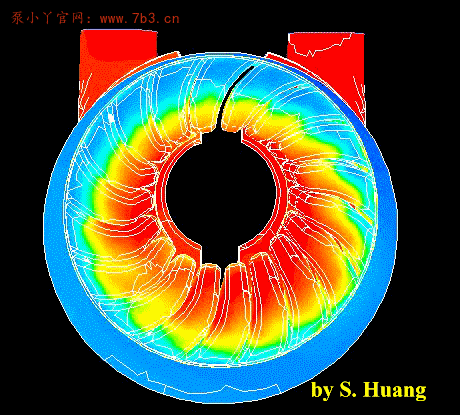

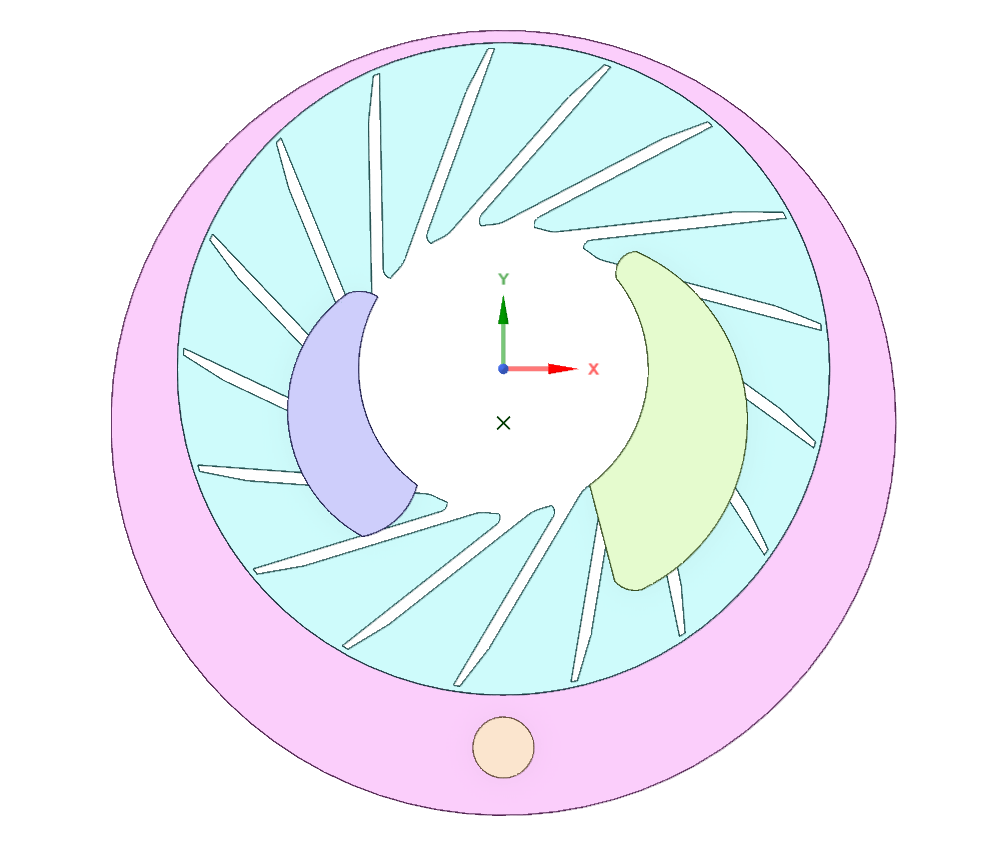

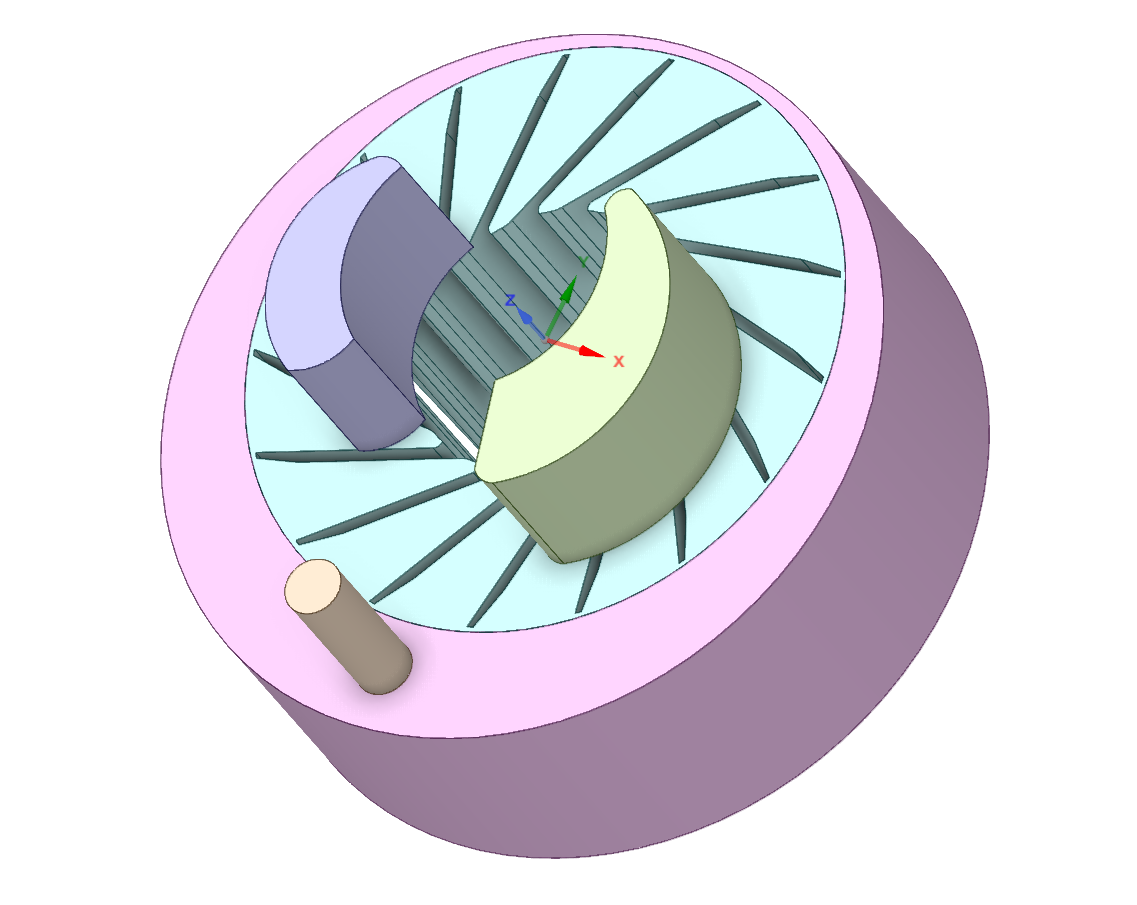

从几何模型(水体)中可以看出,液环泵内部流域包括5部分,分别是:

  • 气体入口段
  • 气体出口段
  • 补液段
  • 筒体部分
  • 叶轮部分


相比离心泵而言,液环泵结构简单,可以只依靠截面图完成建模部分,同时也可以利用icem构建高质量的结构化网格



四、下载地址

下滑下载!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
