轴流泵叶轮单流道切分教程

释放双眼,带上耳机,听听看~!

今天中午闲来无事用Cfturbo设计(生成)了一个轴流泵的叶轮水力,奈何对这款软件极度不熟悉,所以只能导出完整的水体,这就对网格划分不很友好!

在交流群中得到诸多大佬,手动艾特云水禅心!让我又学到了不少哈哈。赶快记录下来备忘,我想很多人都不会这个吧。。。

一、导出叶轮水体

首先在cfturbo中产生一个叶轮,如下图

从上图中可以看到cft已经将水体划分为3部分了,只是显示连接在一起,此时我们直接导出的话就是一个完整的叶轮水力了,导出为x_t格式的三维,然后用workbench中的SCDM模块打开,如下图:

二、抽取单流道

因为有划分好的流道,所以步骤又简化不少!

  • 先将要删除的流道平面进行隐藏

  • 选中剩余的2个叶片表面,也隐藏

  • 选中剩余的平面,右键点击复制,然后右键粘贴(也可以选中平面后Ctrl+C    and   Ctrl +V)

  • 删除原来存在的体1

  • 接下来找到修复/缺失的面,点击对勾完成抽取!

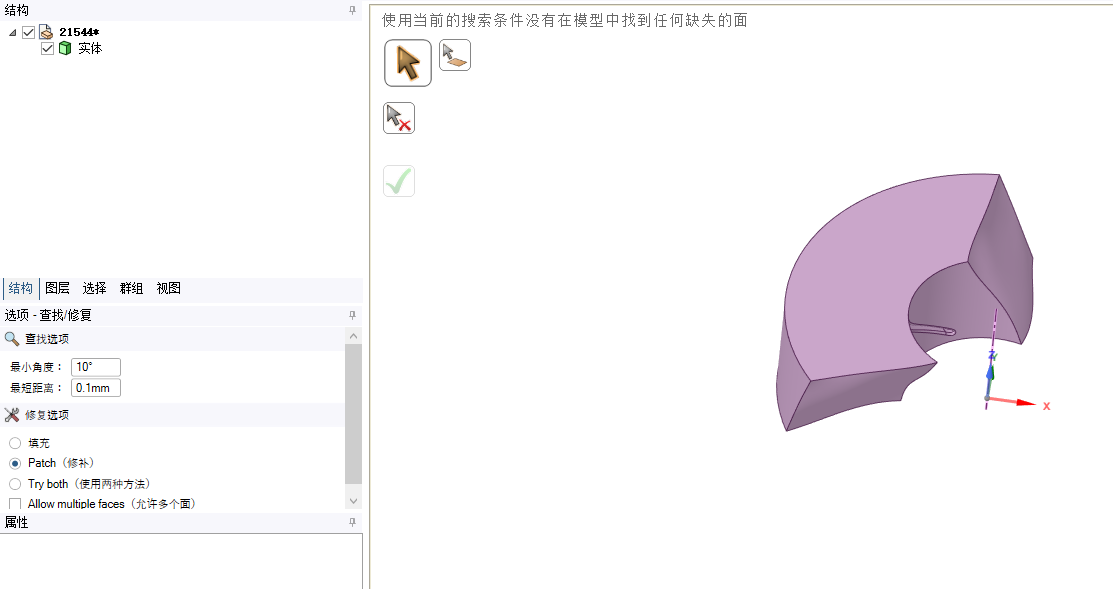

最终效果如下:

如果还没看会,我这边录制了一个动画,看起来就很清晰啦

三、Cfturbo直接导出单流道水体

其实这个软件是可以直接导出单流道水体的,就不用上面这么麻烦的去再进行抽取了,就是在3D model下如下图设置即可
