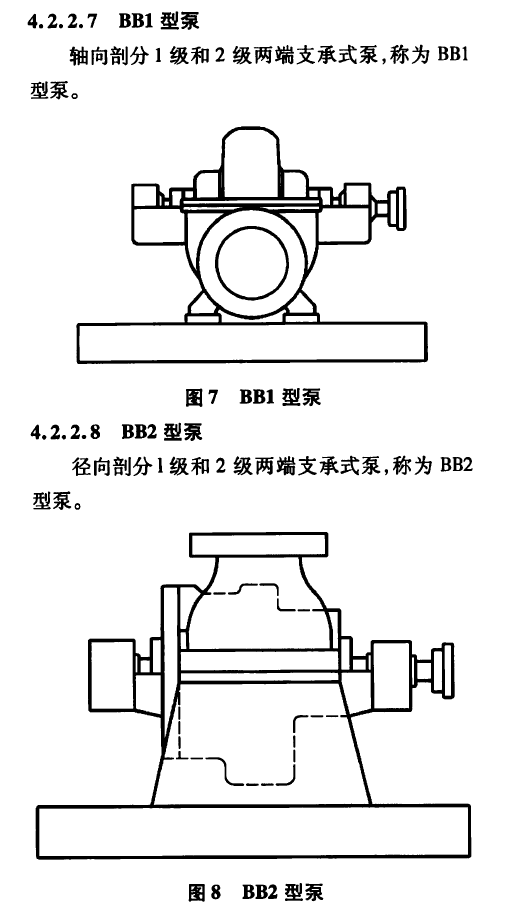

双吸泵的类型主要有2种,在API610中的分类为BB1和BB2;BB1是轴向剖分结构,而BB2为径向剖分两端支撑式。具体结构如下所示:
泵三维模型20:双吸泵叶轮model

此前已有分享BB1双吸泵所用的叶轮,如下所示:

泵三维模型17:双吸泵叶轮

一、模型简介

模型名称:双吸叶轮

格式:STP

叶片数:6

大小:2M

泵三维模型20:双吸泵叶轮model

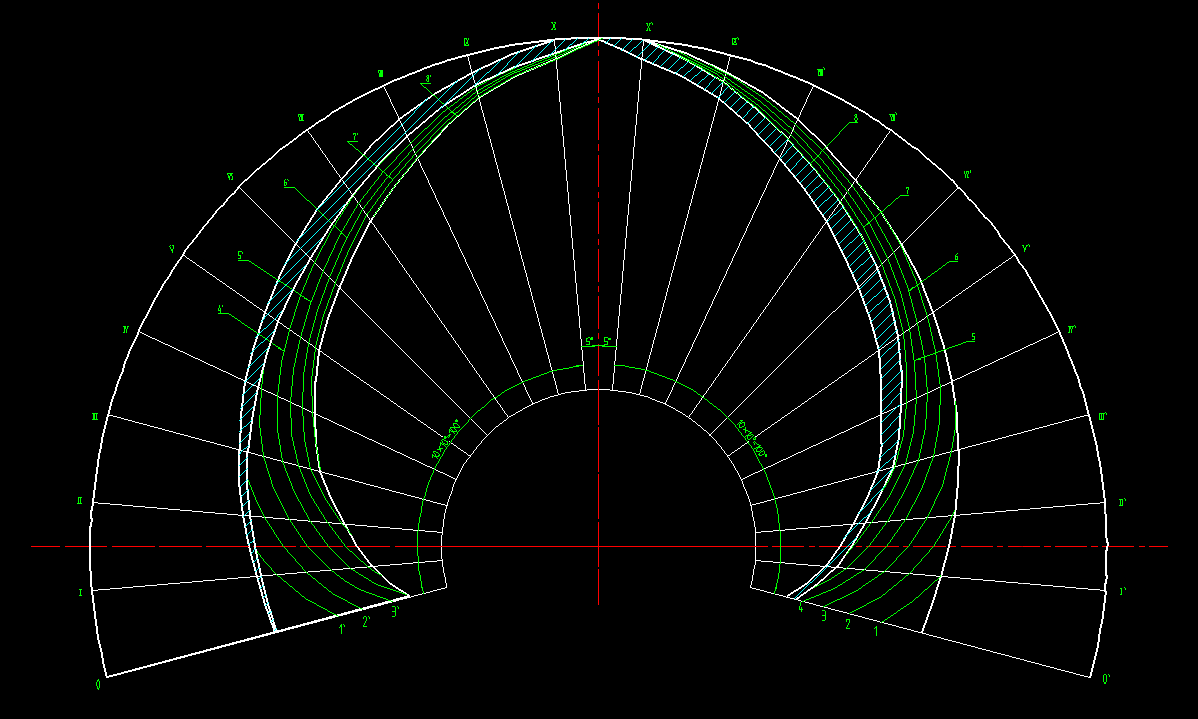

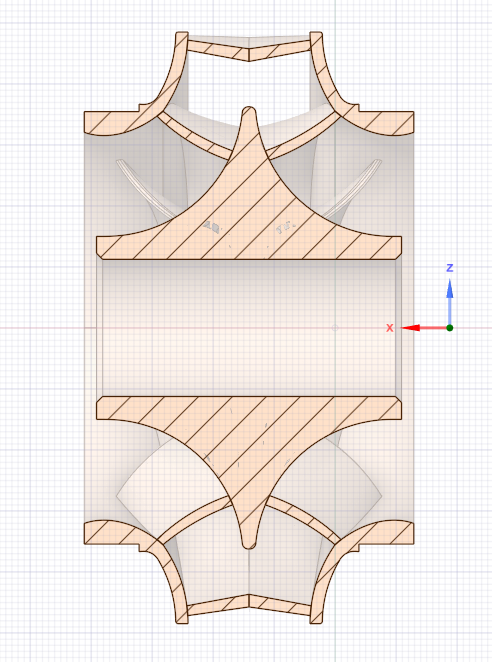

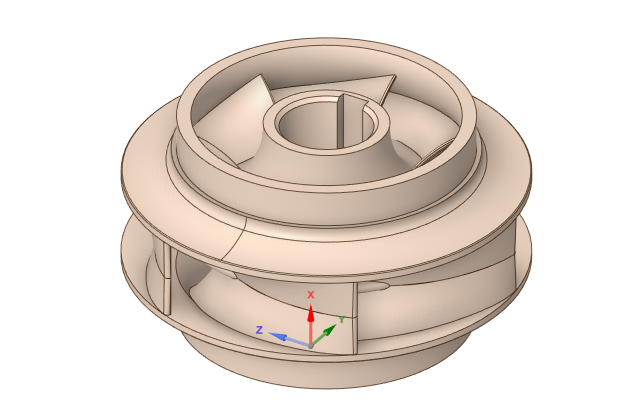

二、图片展示

泵三维模型20:双吸泵叶轮model
泵三维模型20:双吸泵叶轮model
泵三维模型20:双吸泵叶轮model
泵三维模型20:双吸泵叶轮model

三、水力参数

  • 流量:300m³/h
  • 扬程:40m
  • 转速:2950rpm

四、要点总结

泵三维模型20:双吸泵叶轮model

设计特点

  • 背靠背形式的双吸叶轮以平衡轴向力,型谱范围广,水力性能高效、可靠

五、下载地址

下滑下载!


泵三维模型20:双吸泵叶轮model

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
