离心泵扭曲叶片的画法2

As we all know, there are 2 ways to model the 3D of twisted blades，One of them is called the rotation method！

将不同角度的轴面截线旋转一定的角度的所有边进行边界混合，就能得到叶片工作面和背面！此前我也一直是这么做的，录制的教程中也是用的这样的方法，今天偶然看到另一种更简单的思路，虽然同为旋转法，但是大大简化了流程，不得不佩服一波！

首先先来看看常规的旋转法

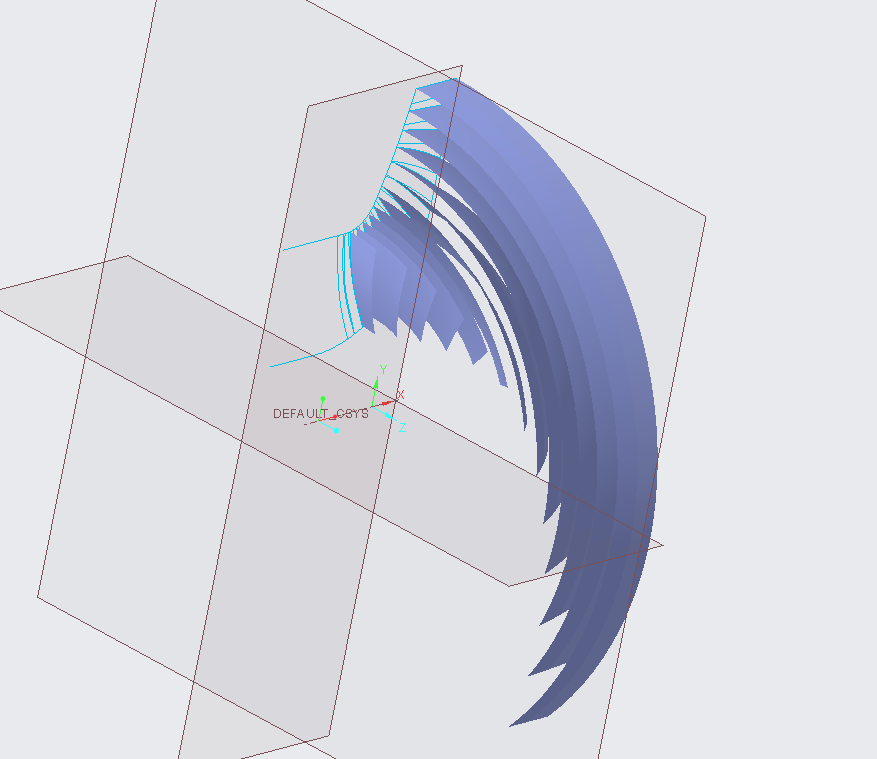

不同的截线旋转不同的角度用来创建如图所示的面组，这样做我们可能需要重复操作10次以上的旋转面命令，这显然不是最优解！对比下来下面这种方法更快捷！

这里我采用的是SCDM软件来演示，其他软件操作步骤基本一致！

一、打开或者导入二维图

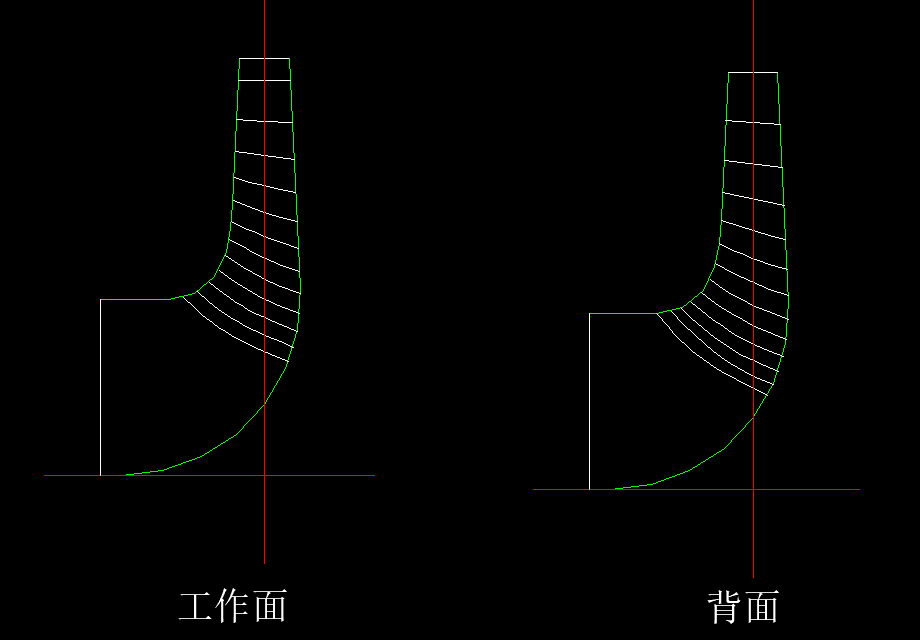

因为这种方法是旋转法的延伸，所以在建模之前依然要准备好工作面和背面的截面型线二维图，如下所示：

打开SCDM，然后先打开工作面的dwg或者dxf格式的二维图，打开后如下所示：

二、阵列草图

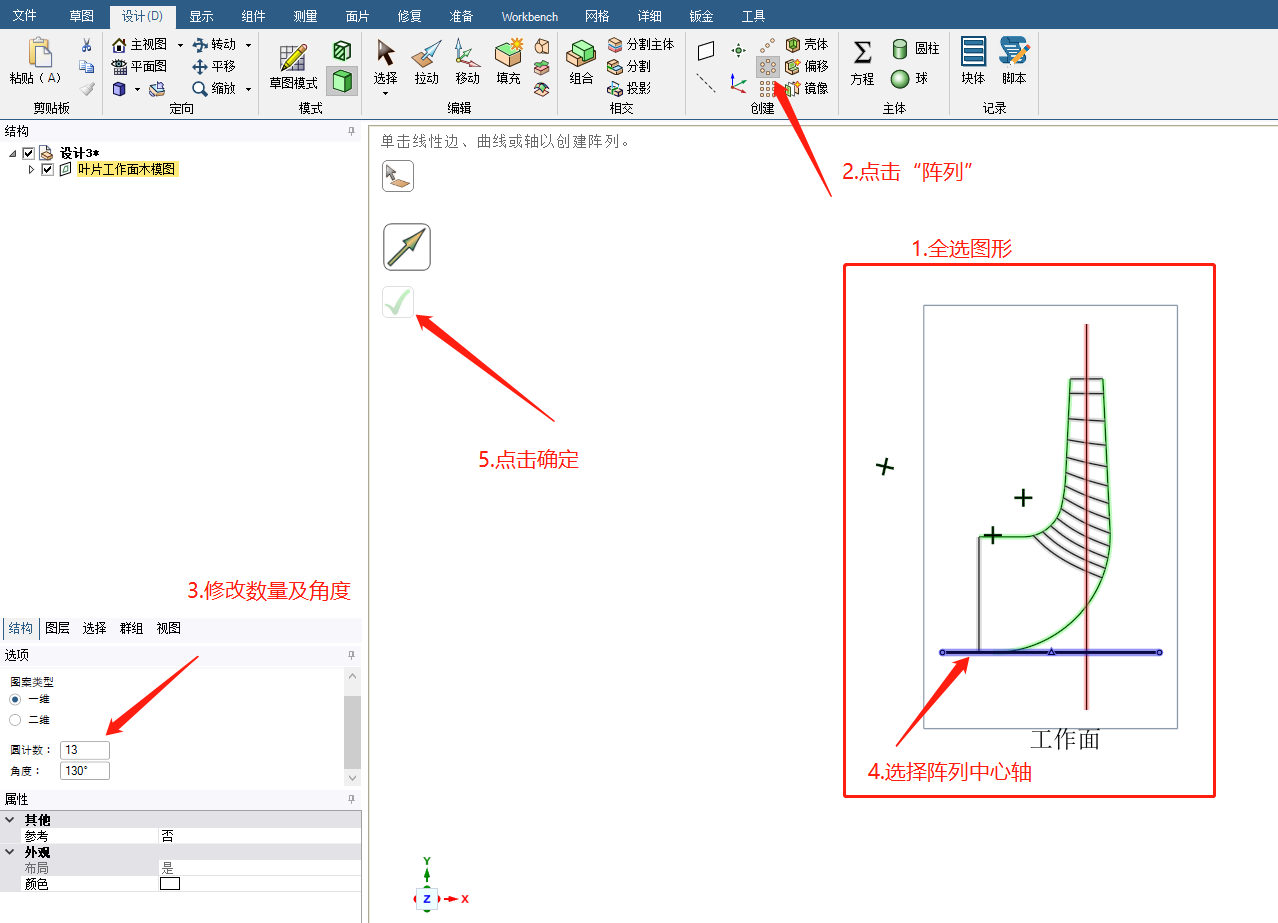

第一步中导入的二维图实际上是由若干组曲线组成的，我们可以鼠标左键拖动全选导入的图形，点击菜单栏的阵列按钮，然后在左侧的窗口中修改要阵列的数量及对应的角度，我这里是包角是120°所以要阵列13个（因为第一个截线是0°）！

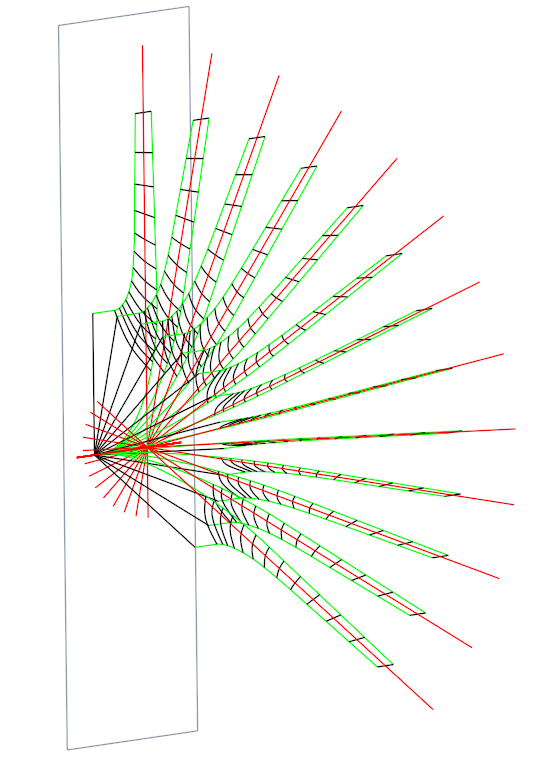

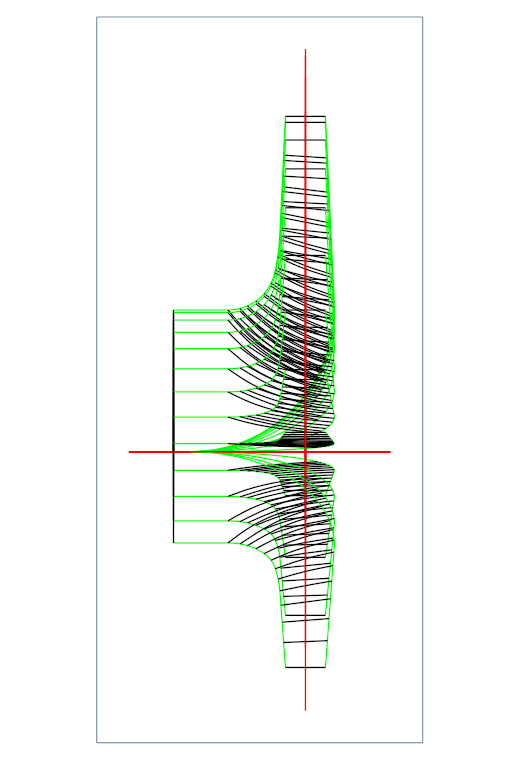

阵列完成后效果如下所示：

具体操作查看下方动画：

看到这个图一下就明白了，这个是一步到位旋转了所有截线而已，省去了至少10步，唯一带来的问题可能是线条变密容易误选，所以这里边界混合（放样）的时候选择要各位注意，按照顺序选择0,1,2,3、、、、对应的型线即可！

具体操作查看下方动画：

背面也用相同的方法实现即可！

三、总结

这是令我眼前一亮的操作，很多时候我们只有去接触更多的东西才能发现不一样的美！
