不记得这是哪位老哥分享的轴流泵模型了,在此表示感谢!可以让我们对轴流泵的结构有一个简单的了解!最近也在写如何设计轴流泵叶片水力的教程,敬请关注!

一、模型简介

模型名称:轴流泵装配图

格式:stp

大小:20M

组件:泵体、叶轮、轴系等

二、图片展示

整体装配

泵三维模型22:轴流泵

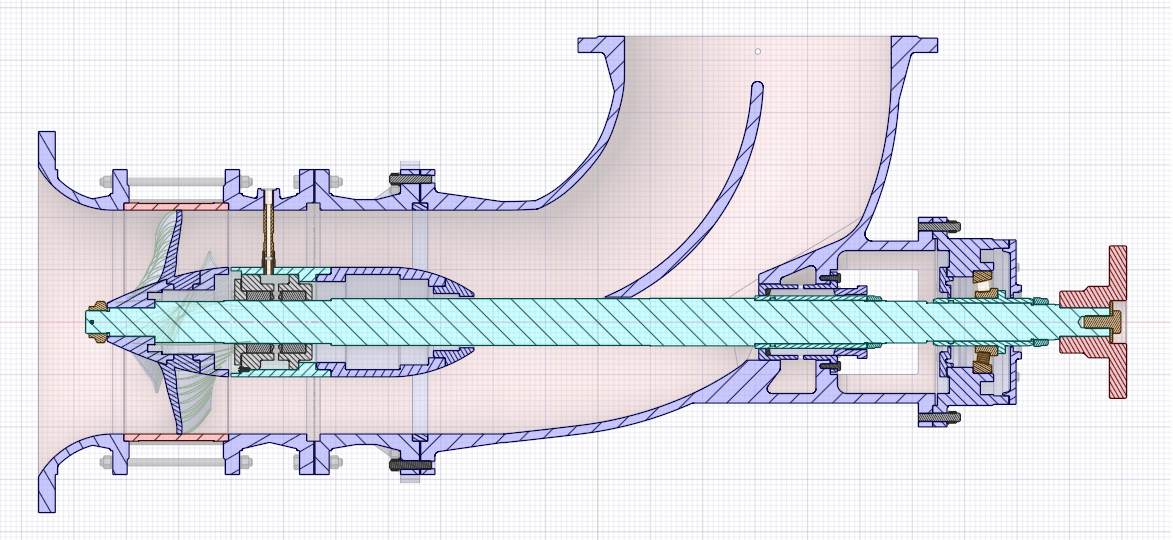

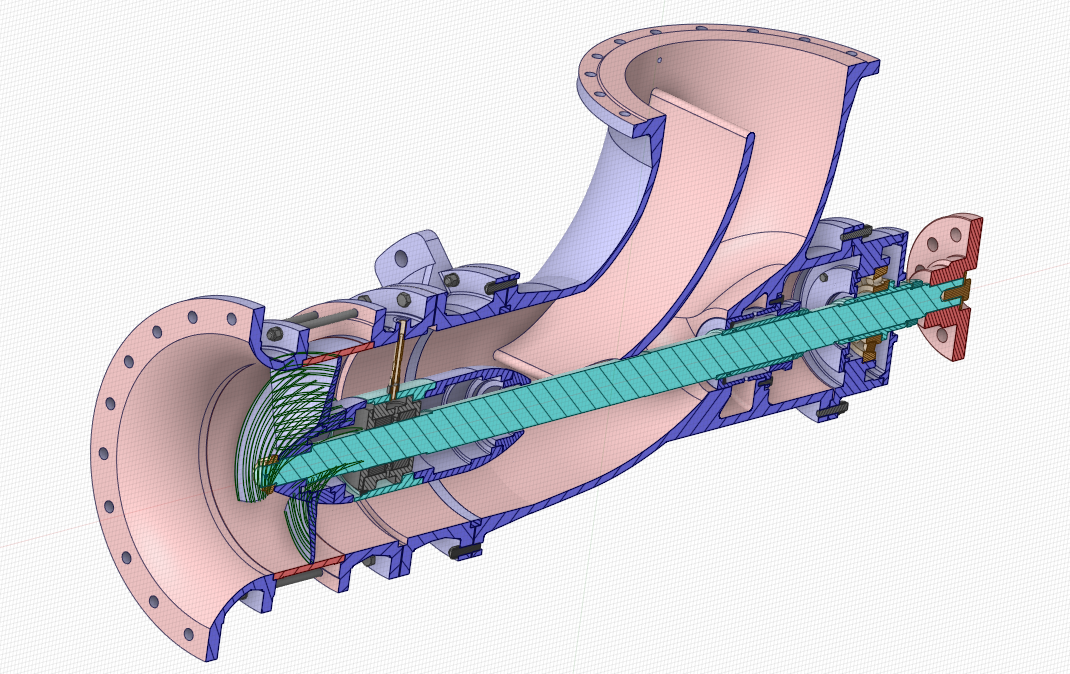

剖视图

泵三维模型22:轴流泵
泵三维模型22:轴流泵
泵三维模型22:轴流泵

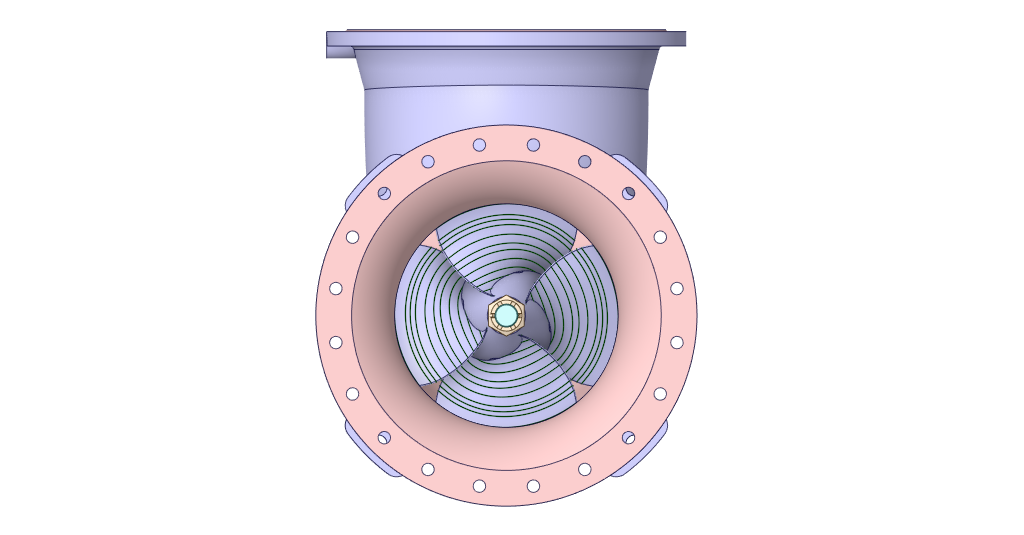

从进口可以看到叶轮叶片数为4,逆时针方向旋转!叶轮进口配置了防转螺母
泵三维模型22:轴流泵

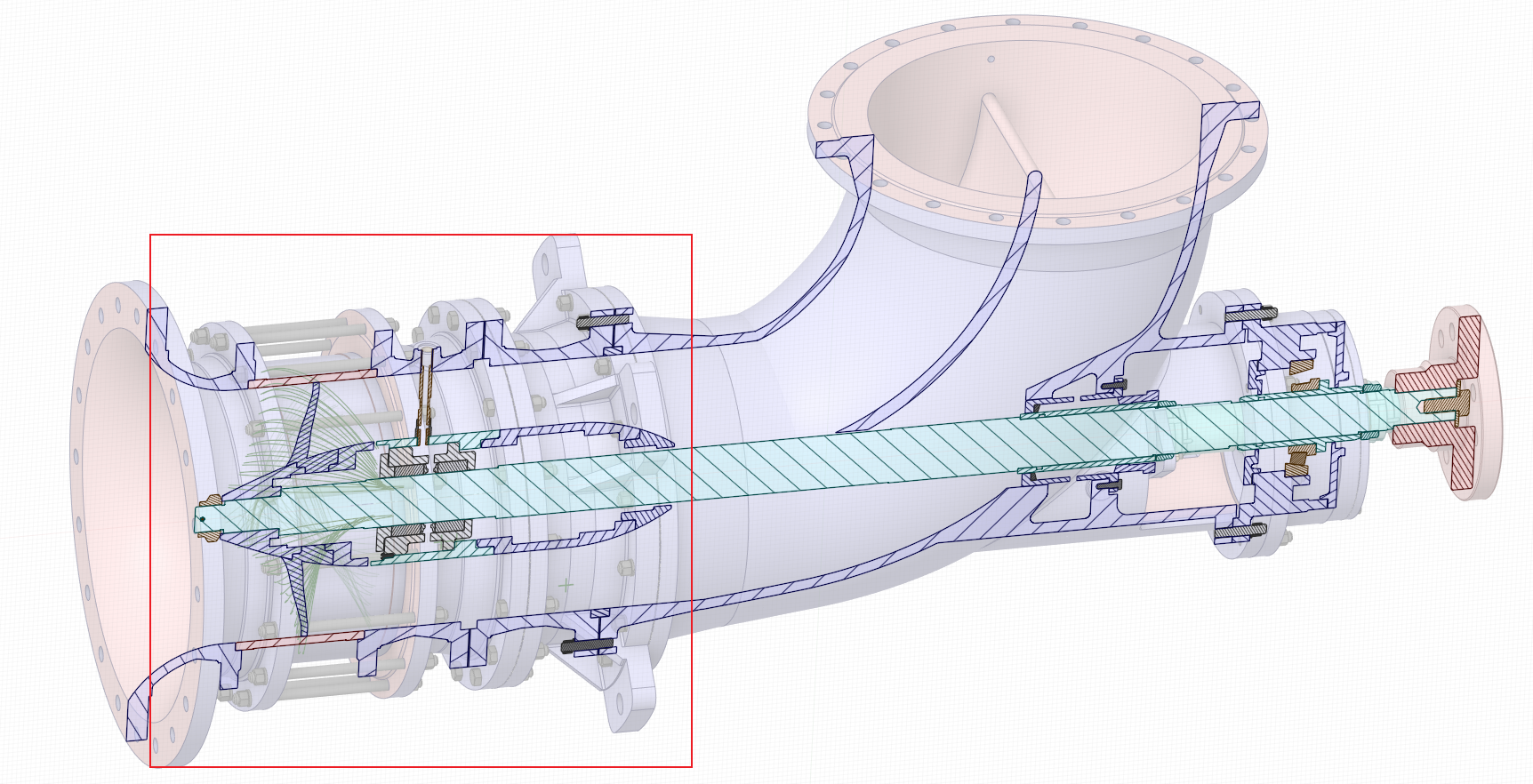

从外形设计判断这应该是一台用于验证水力的模型机,因为下图框选的这个位置是可以拆卸的,方便更换叶轮模型!
泵三维模型22:轴流泵

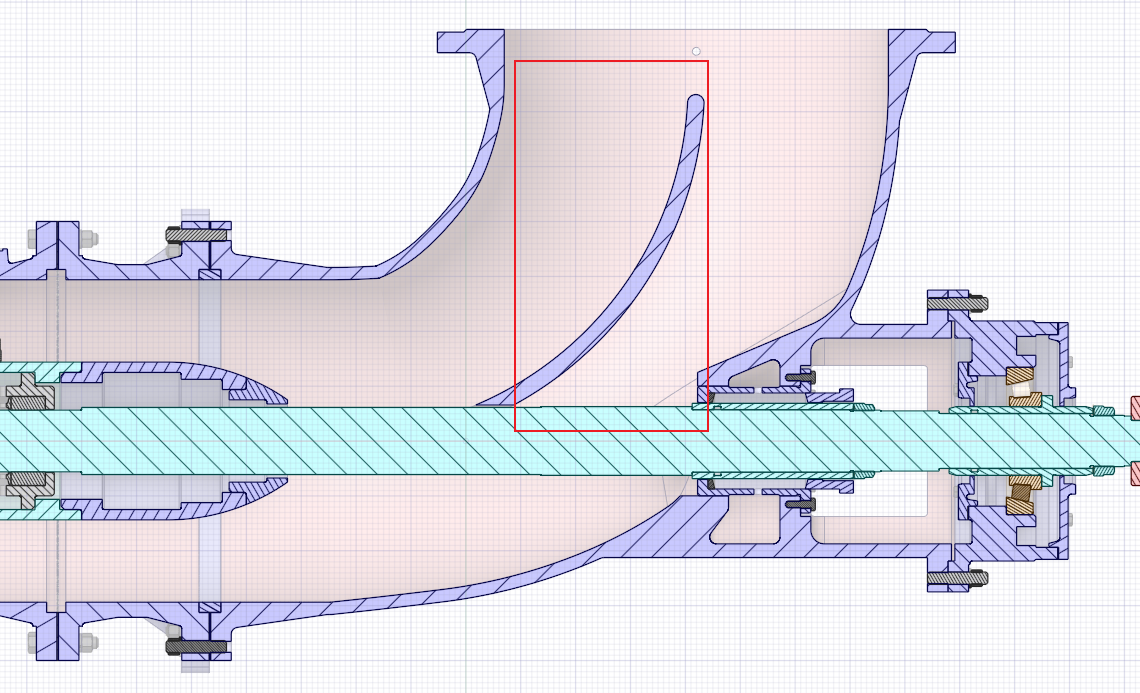

从截面图可以看出这台轴流泵没有导叶,但是在泵体出口处设置了消旋板,也能起到消除环量的作用,但是实际运行环境中暂时小丫还没见过这种消旋板的轴流泵产品,普遍都是带导叶的
泵三维模型22:轴流泵

从使用的密封方式为填料密封来看,这台泵的使用环境应该是输送水或者其他干净介质的,不怕泄露,化工领域肯定都是机械密封,安全第一。

三、下载地址

下滑下载!


泵三维模型22:轴流泵

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
