圆柱叶片叶轮建模视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

本视频由@雨后阳光 帮忙剪辑及校对,在此表示感谢!

视频中第一步双向拉伸60是不够的,应该是120,操作失误这里作出修正,希望不要误导诸位!

扭曲叶片都会了,圆柱叶片还不会?当然可能是太简单了,你没想到哈哈,就是拉伸切除,没有多余的操作!

大致的水力图如下所示:
圆柱叶片叶轮建模视频教程

可以看到圆柱叶片的流道形状与扭曲叶片是一样的,唯一不同的地方是叶片,扭曲叶片工作面和背面的型线可能是直线也可能是扭曲的线条,二圆柱叶片都是直线,所以没有确定Z值的步骤,只要通过左下角的角度值θ和半径值R就可以在右侧的木模图中得到对应的工作面的点,将这些点用样条拟合出来就能得到工作面的曲线了,背面是根据表格中给的厚度来沿着角度线偏移得到的,具体水力图讲解部分可以在视频中详细查看!

如果有现成的电子版图纸,就直接用木模图上的图形建模,如果是打印的图纸,则需要先把木模图画出来哈哈!

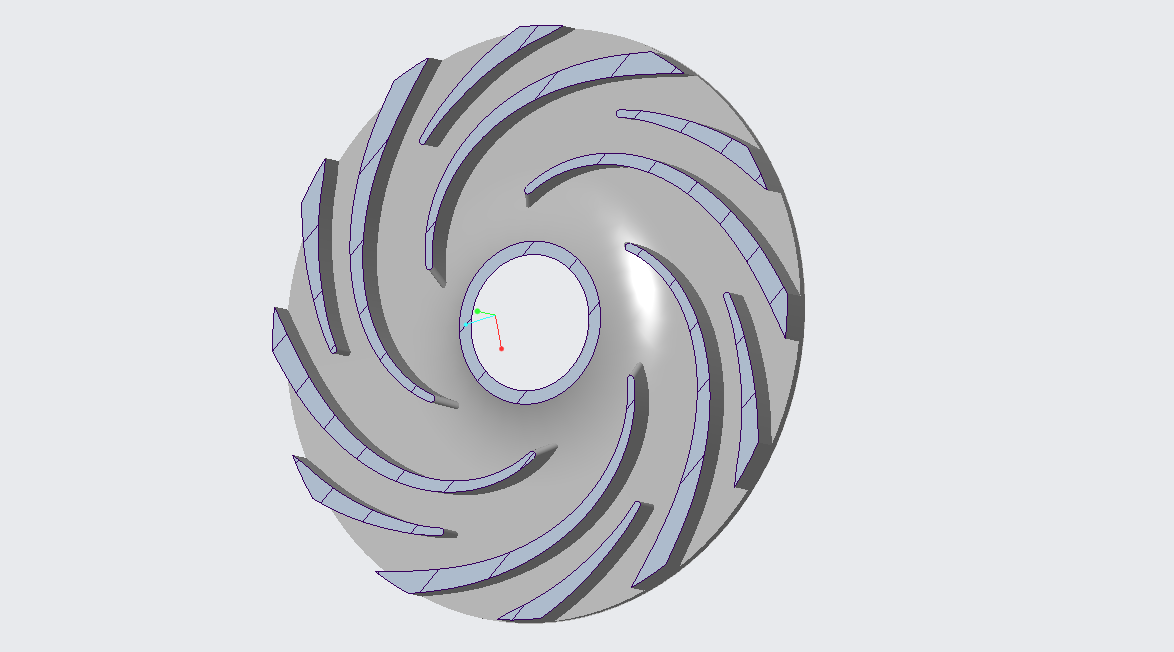

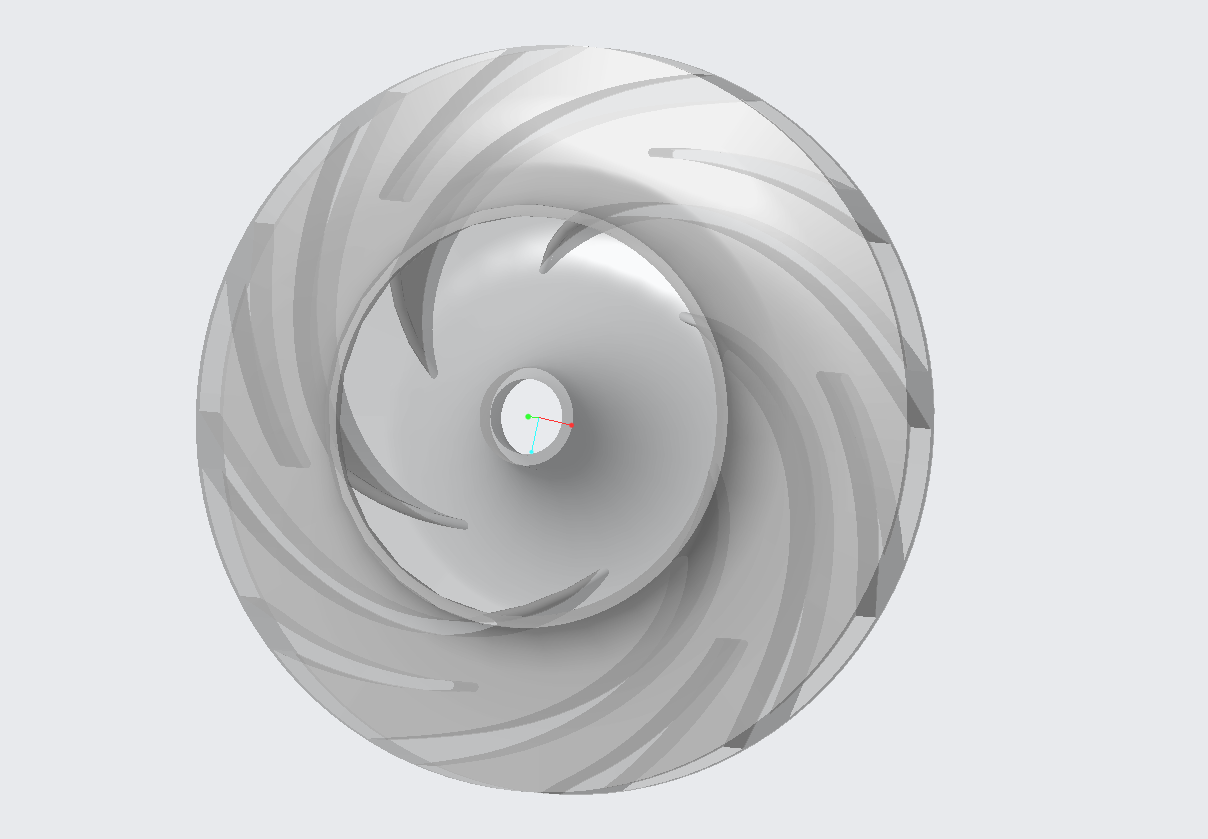

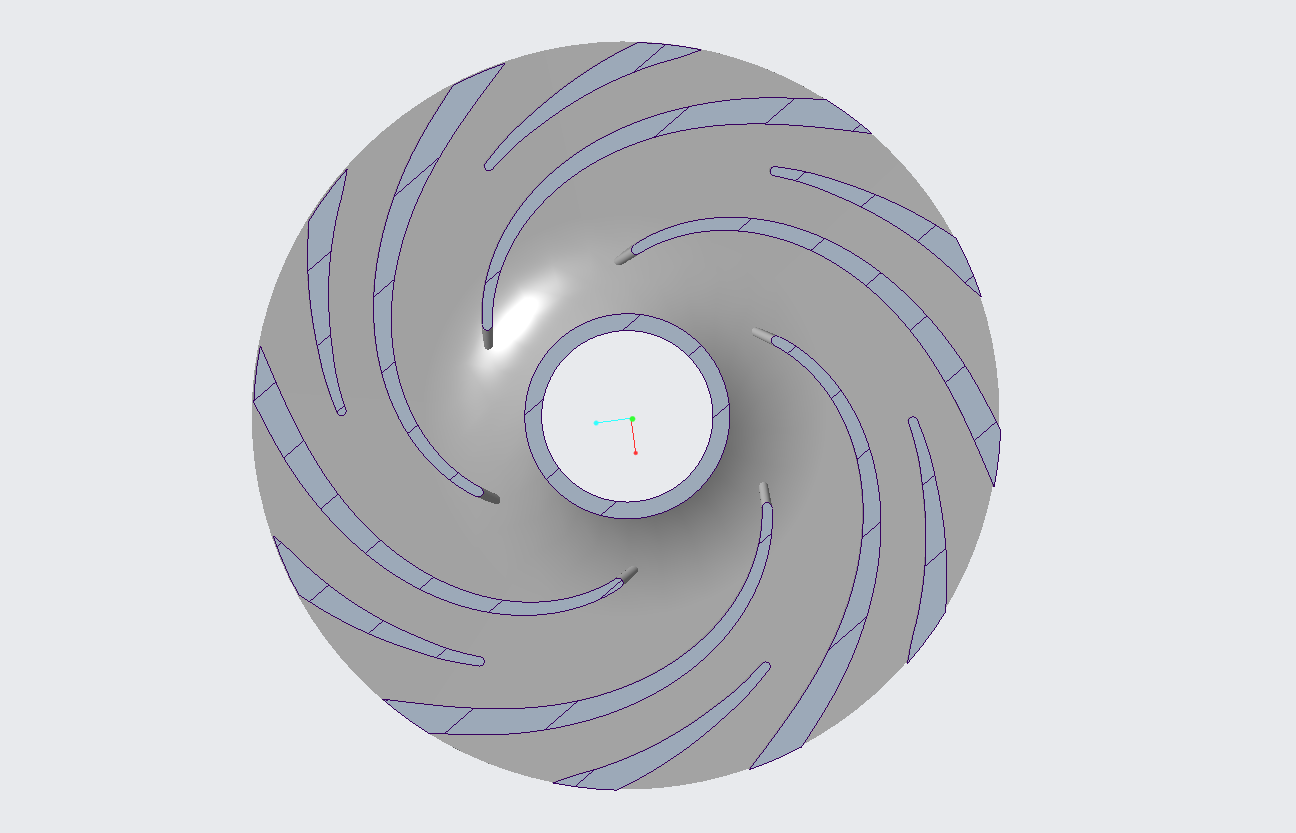

图片展示

圆柱叶片叶轮建模视频教程
圆柱叶片叶轮建模视频教程
圆柱叶片叶轮建模视频教程
圆柱叶片叶轮建模视频教程

源文件下载

圆柱叶片叶轮建模视频教程
下滑下载!


圆柱叶片叶轮建模视频教程

免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

下载权限
查看
  • 免费下载
    评论并刷新后下载
    登录后下载
  • {{attr.name}}:
您当前的等级为
登录后免费下载登录 小黑屋反思中,不准下载! 评论后刷新页面下载评论 支付以后下载 请先登录 您今天的下载次数(次)用完了,请明天再来 支付积分以后下载立即支付 支付以后下载立即支付 您当前的用户组不允许下载升级会员
您已获得下载权限 您可以每天下载资源次,今日剩余
声明:本站所有文章,如无特殊说明或标注,均为本站原创发布。任何个人或组织,在未征得本站同意时,禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。如若本站内容侵犯了原著者的合法权益,可联系我们进行处理,邮箱admin@7b3.cn。

给TA充电
共{{data.count}}人
人已充电
8 条回复 A文章作者 M管理员
  1. 爱吃肉肉丶

    有播放速度可以选择就好了

    • 泵小丫

      你会发现点击视频播放右下角那个设置按钮是可以调节播放速度的

  2. WWWWWWWWWWWW

    云盘不能下载啊錒,占用了两次下载机会

    • 泵小丫

      下载链接失效了哇,我明天补

  3. 小马想毕业

    为什么我用sw拉伸出来的叶片是这样的,比是一个整体二十一片一片的,我也是直接复制cad里面的图纸

    • 小马想毕业

      我从CAD上面复制木模图进来就是很多这样的线段组成,而不是想视频中是一个整体,那我应该怎么解决呢?

    • 泵小丫

      Creo里边也会有这样的问题,一般草绘完成后复制粘贴一下曲线,可以选择逼近功能,sw毕业就没用过了,不晓得😁如果解决不了可以换个软件,比如中望,creo等
