Ansys mesh中怎么创建切面查看网格

释放双眼,带上耳机,听听看~!

你要说学mesh的实用性,那比icem强不少,秒秒钟生成可用的网格,六面体网格这一块还是不错的!

今晚遇到的问题是想看体上某一截面的网格,不会!害,学无止境。感谢王大佬的指导…….

  • 打开mesh,导入几何,生成网格

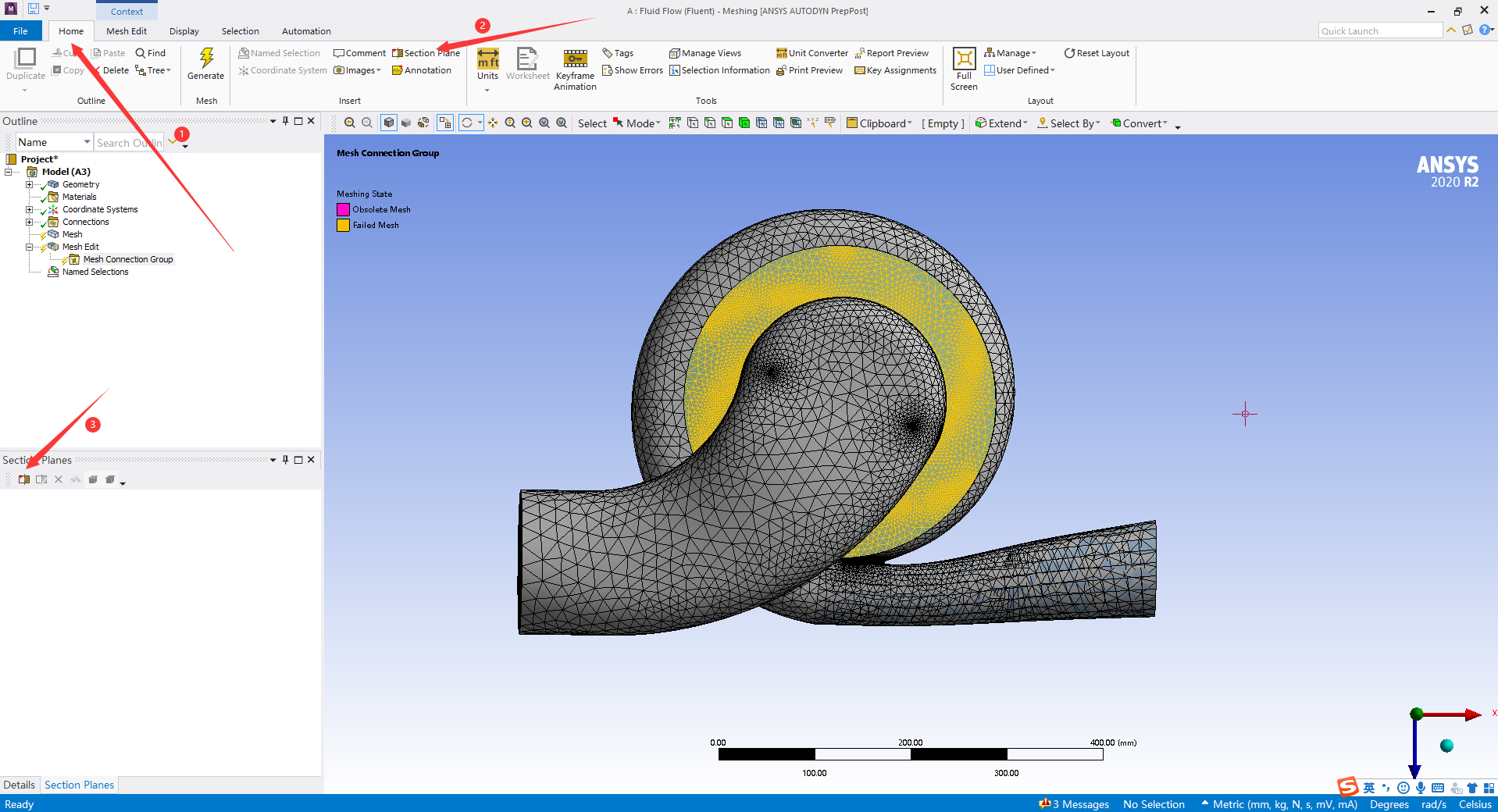

  • 点击Home菜单栏下的Section Plane

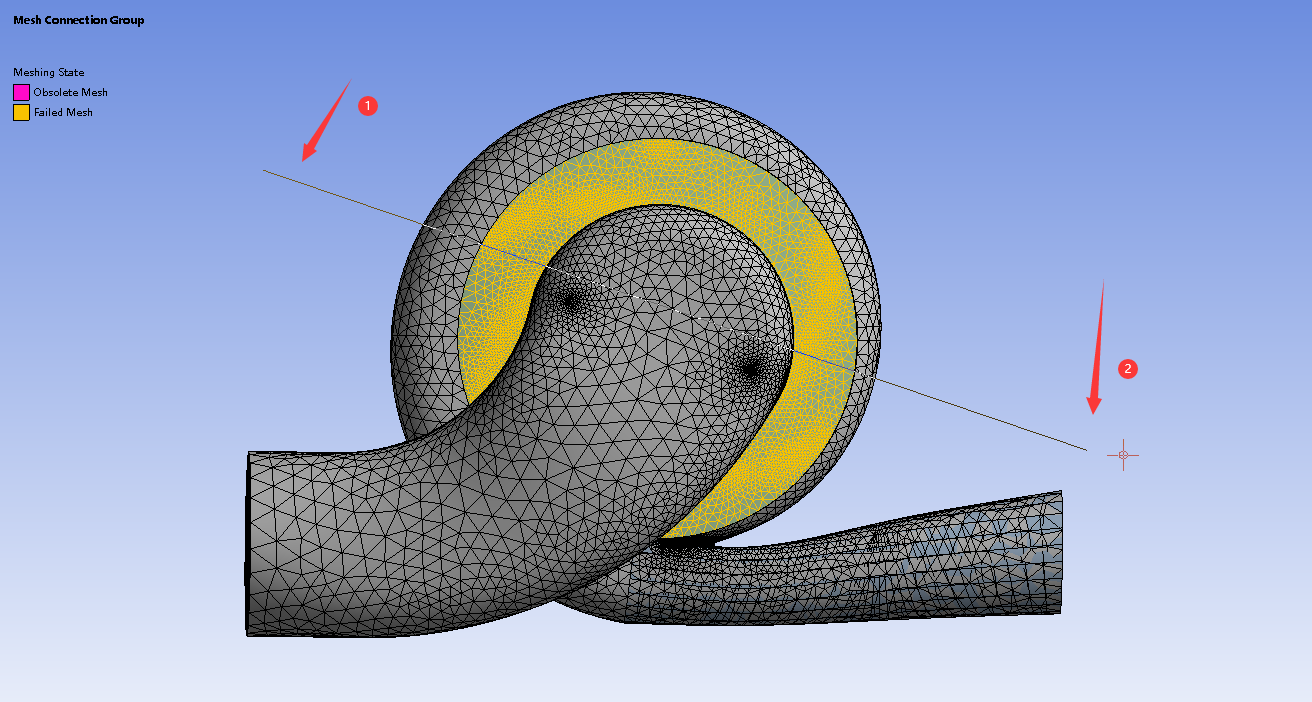

  • 点击左下角的NEW Section Plane,然后双击鼠标中键确认然后在网格上随意拉伸一条线,比如从左到右,从上到下划拉,然后松开鼠标就切分好了

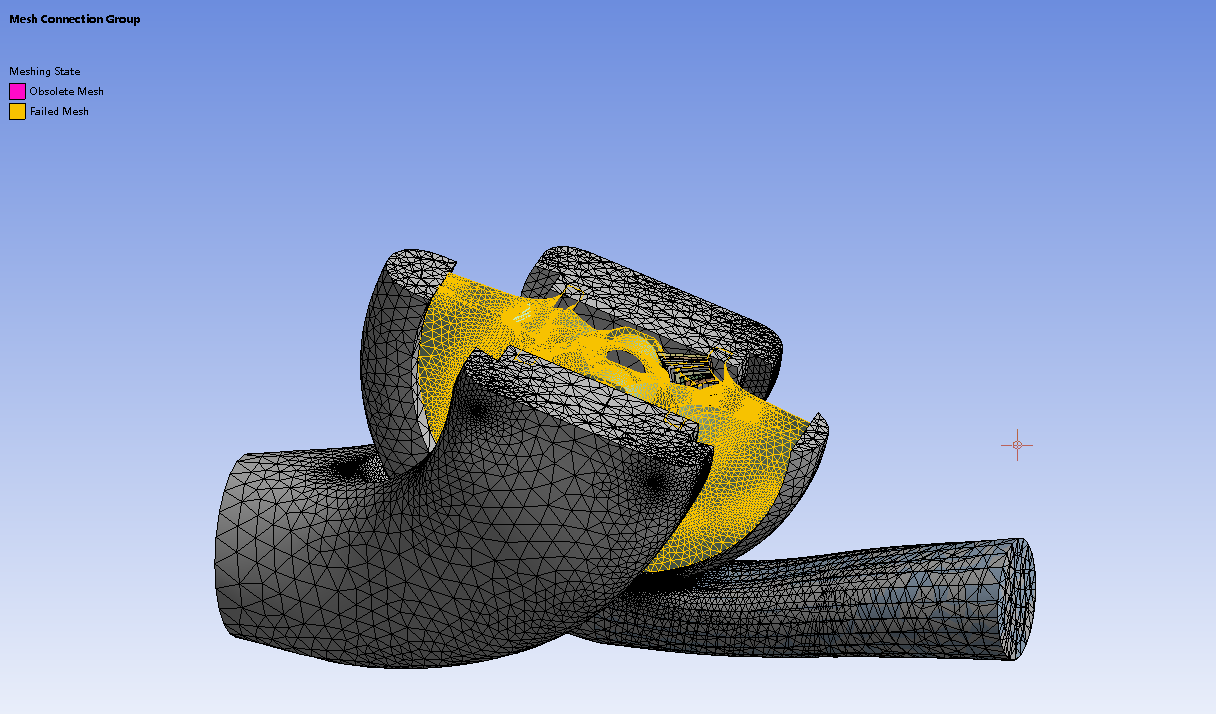

  • 效果如下

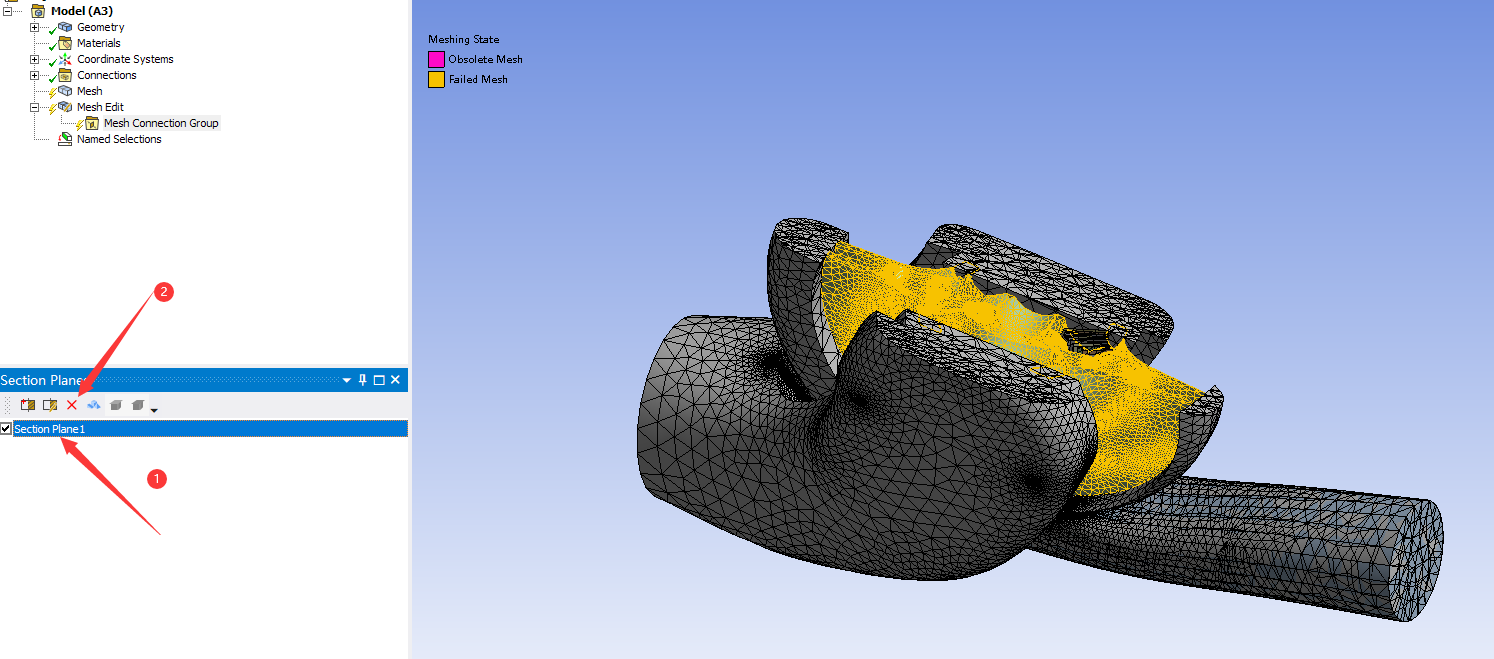

  • 如需关闭切割平面的效果来显示全部网格,首先点击左下角的Section Plane1,然后点击图标上方的X即可关闭!

怕我表述不明白,录了个小视频
