离心泵扭曲叶片“打点法”建模视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

我一直记得这个教程我应该在上一年录制过,现在翻翻来看发现没有哈哈,所以再录一期。

录制不易,本视频需打赏19.9元哈!感谢支持!

有一说一,打点法是最费时间的一种叶片建模方法,最快捷的是草图阵列法,型线旋转法次之,可以不用但是不能不会哈哈!

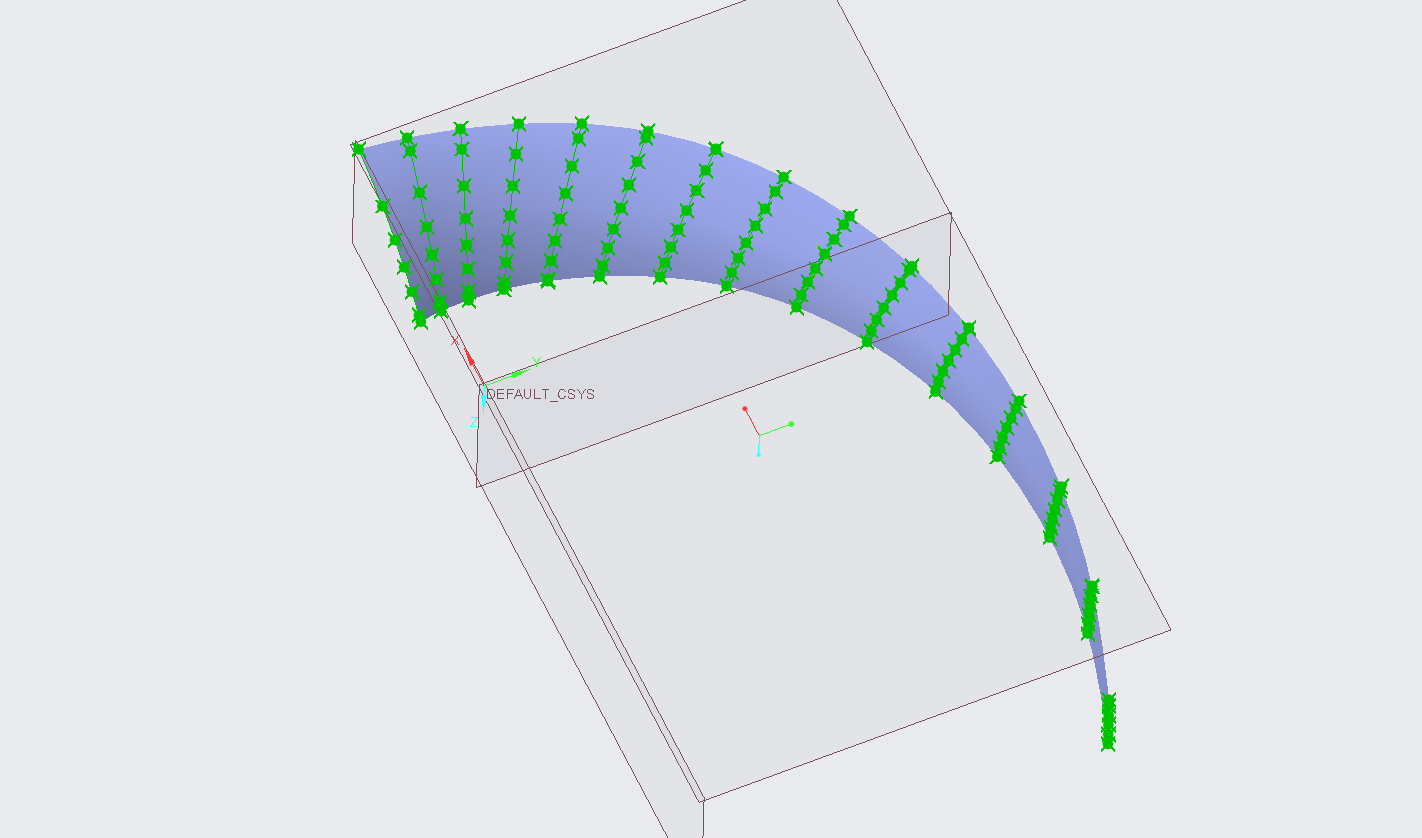

这一次的视频较长,大概1小时,全程从离心泵叶轮水力图出发,到提取和记录工作面及背面的点坐标至Excel中,然后经过重命名处理使之能够导入CREO中进行下一步的建模操作!

CREO是一款非常专业的参数化建模软件,操作简单,适合新手入门,所以如果你没有三维基础,建议先根据咱们网站的教程学一学CREO,因为网站大部分教程是以CREO8.0以及SCDM录制的,不要问我有没有Solidworks的操作教程,如果你熟悉SW也应该能举一反三从CREO中得到启发,就像你看UG的操作步骤就不会在CREO中建模了?不存在的嘛!

除了这些国外软件之外,小丫也推荐大家熟悉入门一款国产二维及三维建模软件:中望3D;大环境告诉我们自己家的最靠谱;后续我们也会以中望3D为基础录制关于离心泵的建模教程,敬请关注!

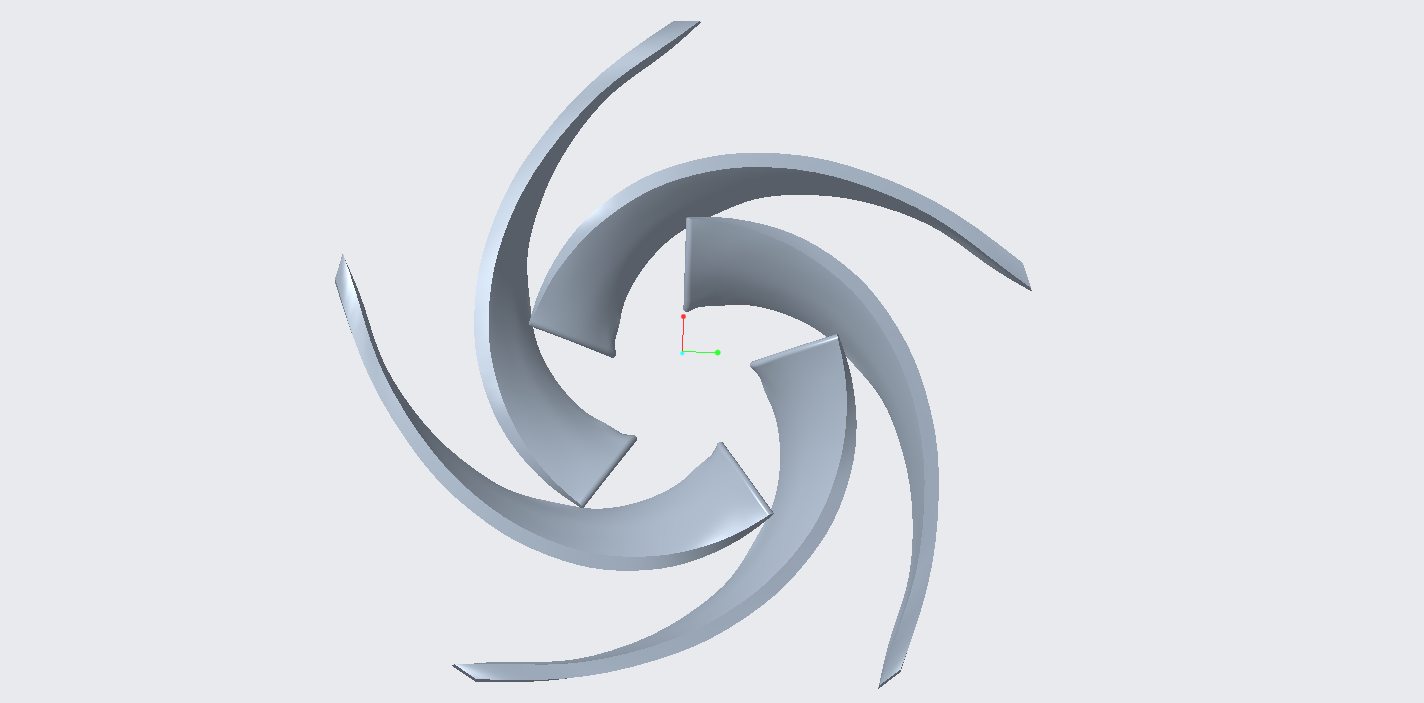

离心泵扭曲叶片“打点法”建模视频教程
离心泵扭曲叶片“打点法”建模视频教程

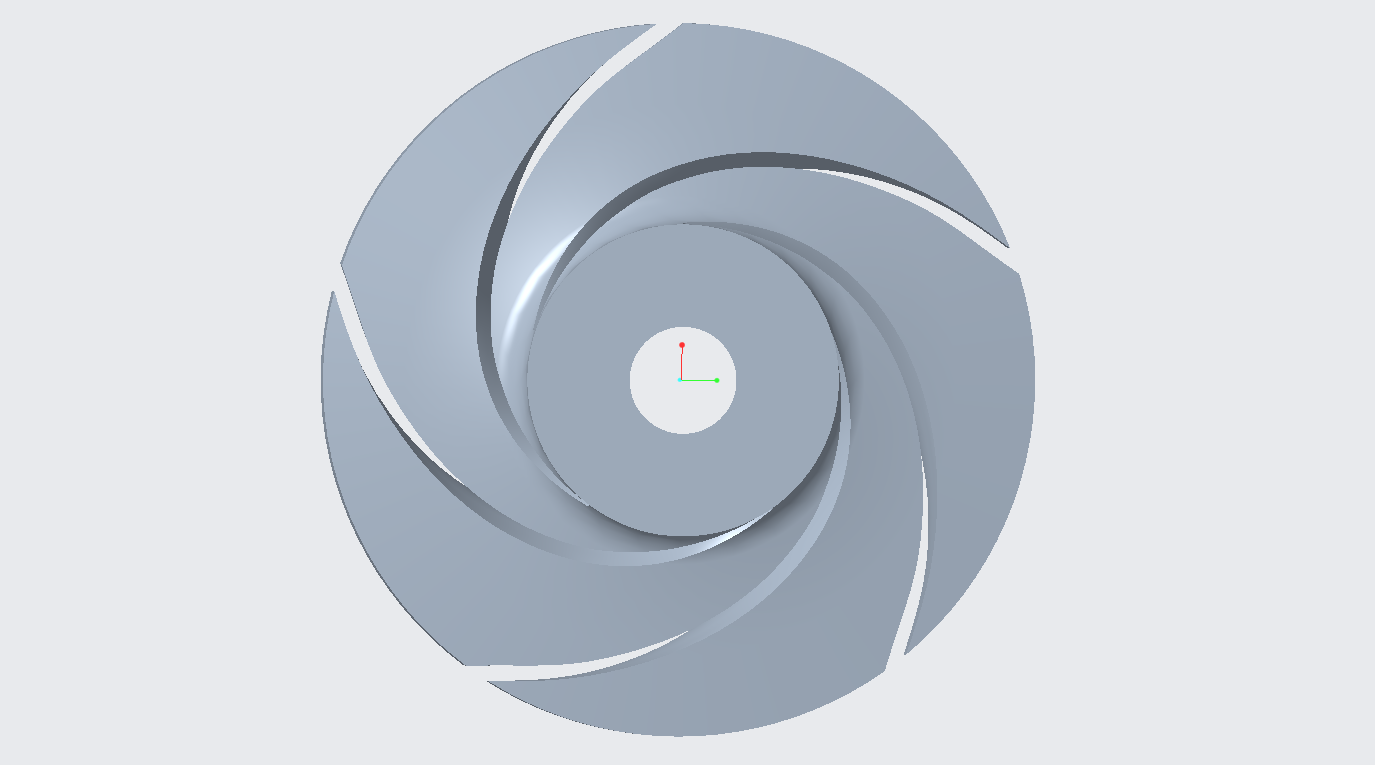

离心泵扭曲叶片“打点法”建模视频教程

案例源文件下载

案例源文件包括水力图、Excel坐标数据、CREO源文件等!下滑下载!


离心泵扭曲叶片“打点法”建模视频教程
