CREO多级泵建模专题:2.径向导叶

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

前面有发过不带反导叶的径向导叶建模视频,后来发现在正导叶流道内建模有点问题,所以趁着这次多级泵项目的开展补上这个视频。关于多级泵吸水室的建模方法,可以查看下方文档:

CREO多级泵建模专题:1.吸水室

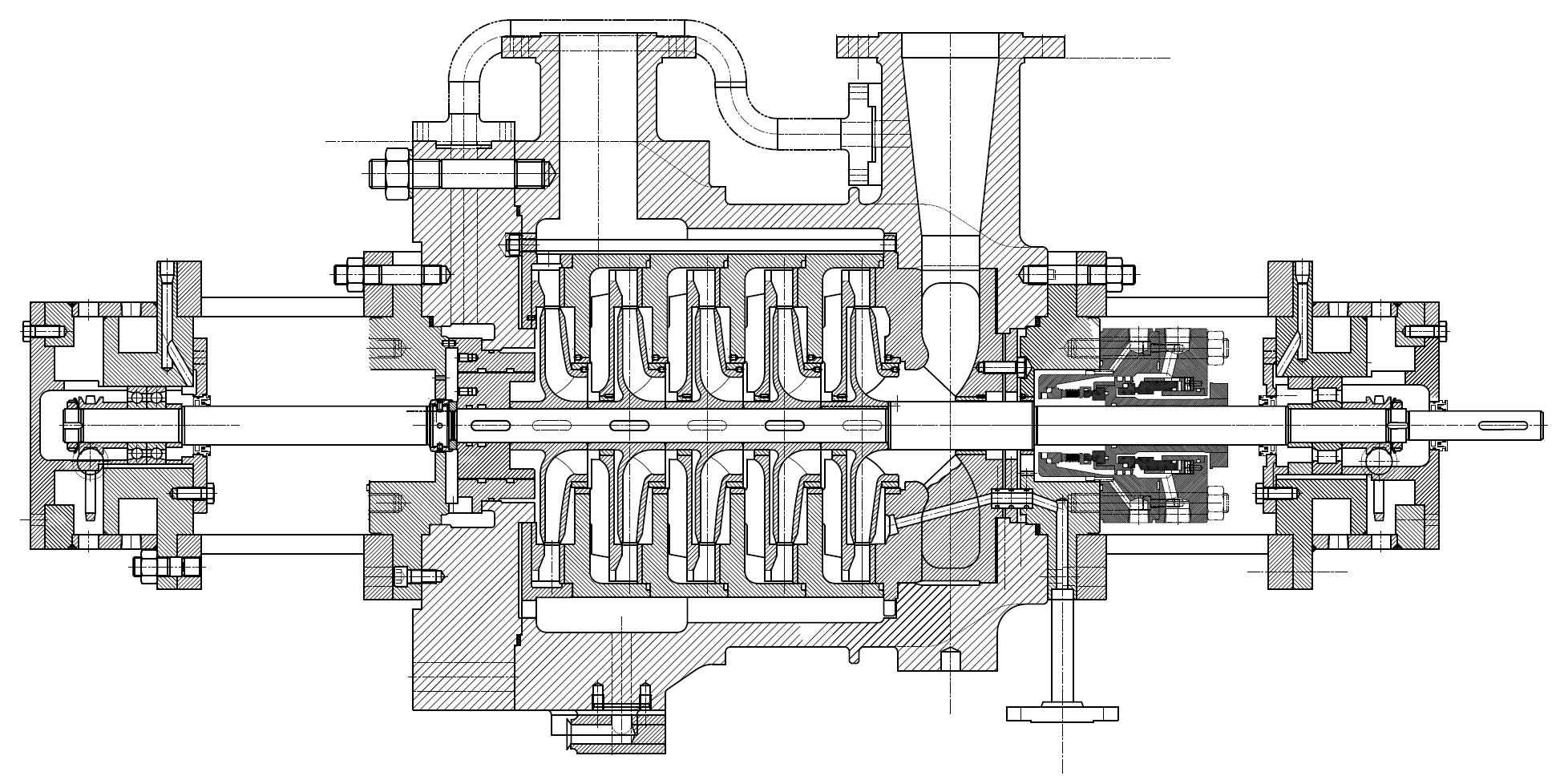

带反导叶的径向导叶主要用于轴向流动输送,而如果没有反导叶的话则用于径向流动输出,通过观察下方这个泵型,可以看到前4级叶轮所使用的导叶都是带有反导叶的,引到介质沿着轴向流动,而最后一级是直接径向输出后经过压水式排出泵体。

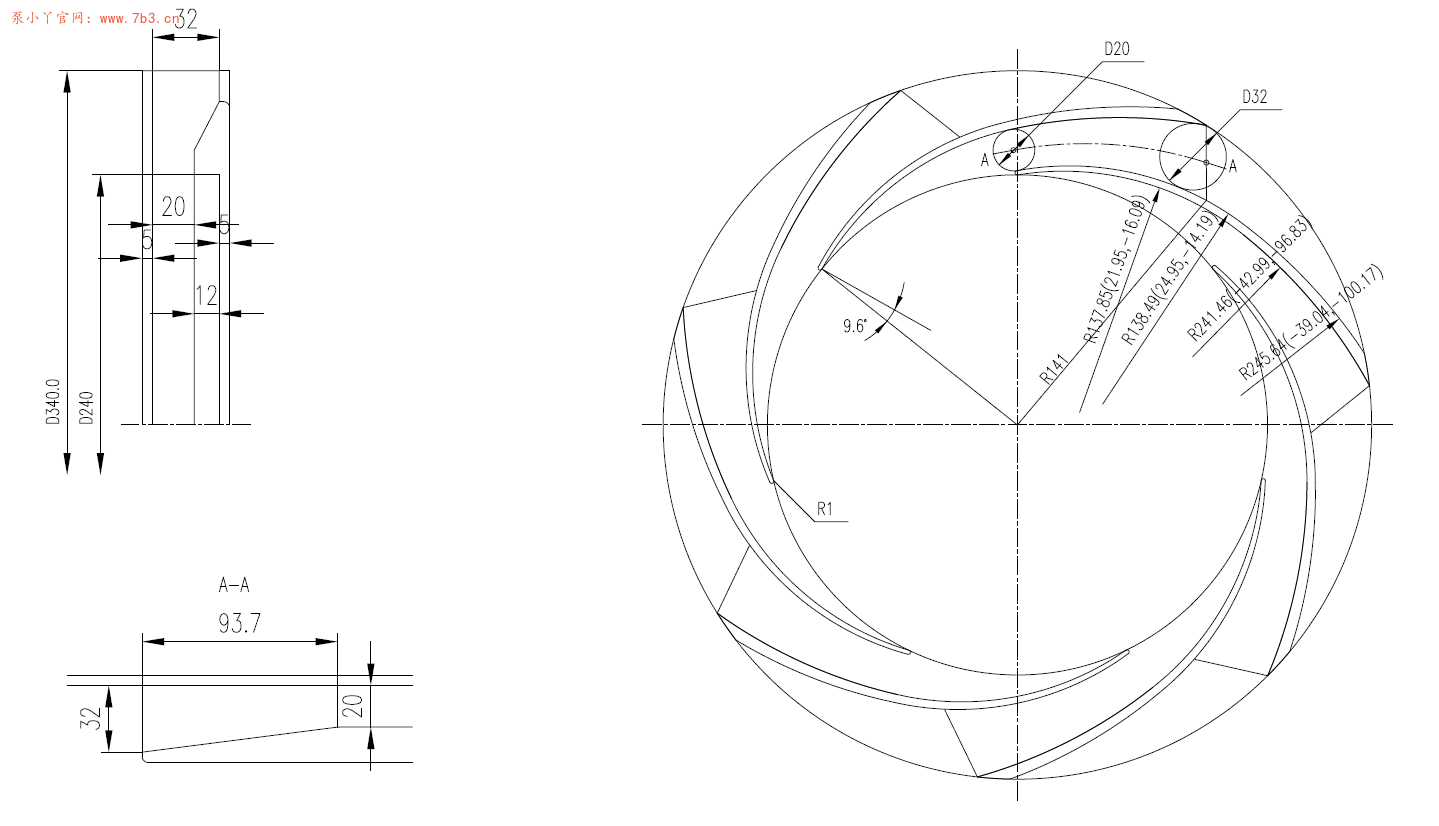

今天用到的这个导叶水力图,设计数据如下:

Q=140m³/h

H=63m

n=2900rpm

最主要的扩压段是喉部面积从D20变化到D32的这一部分。

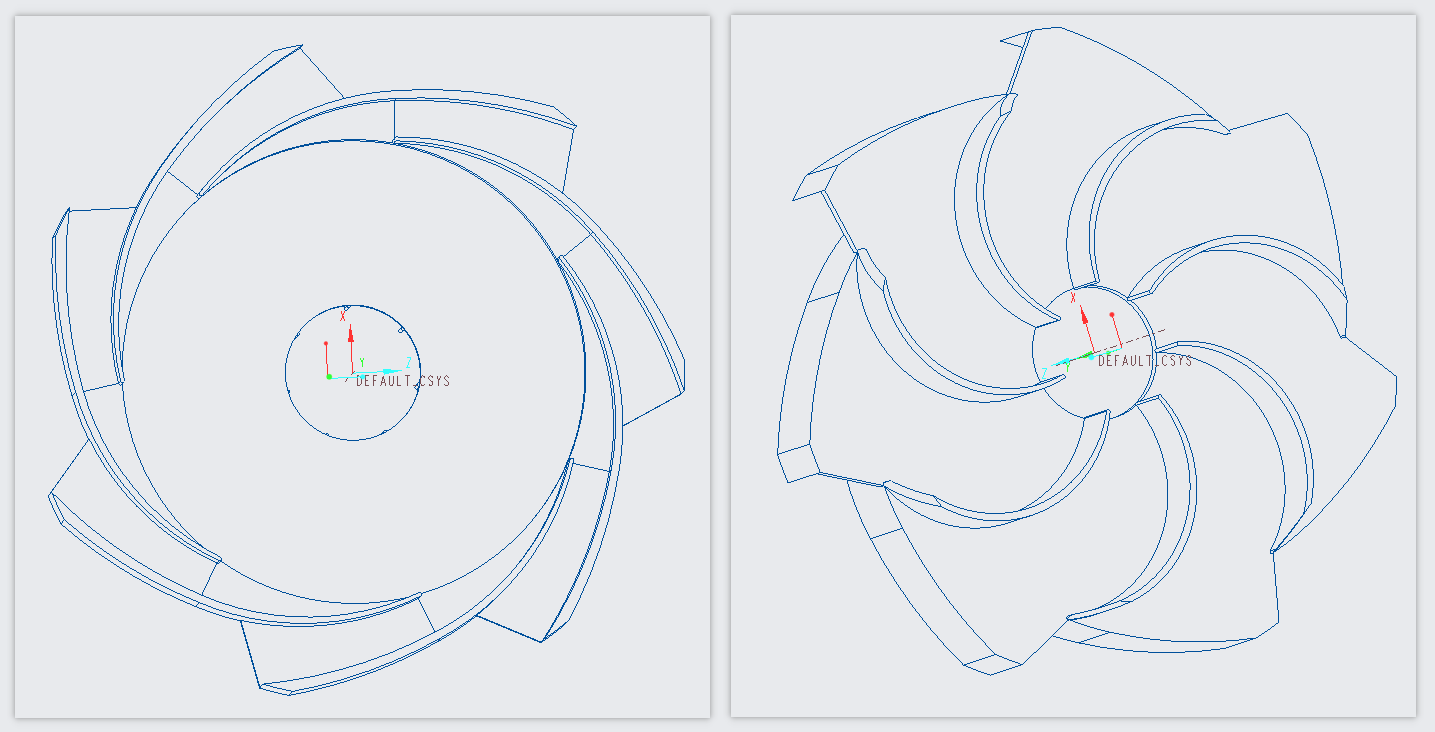

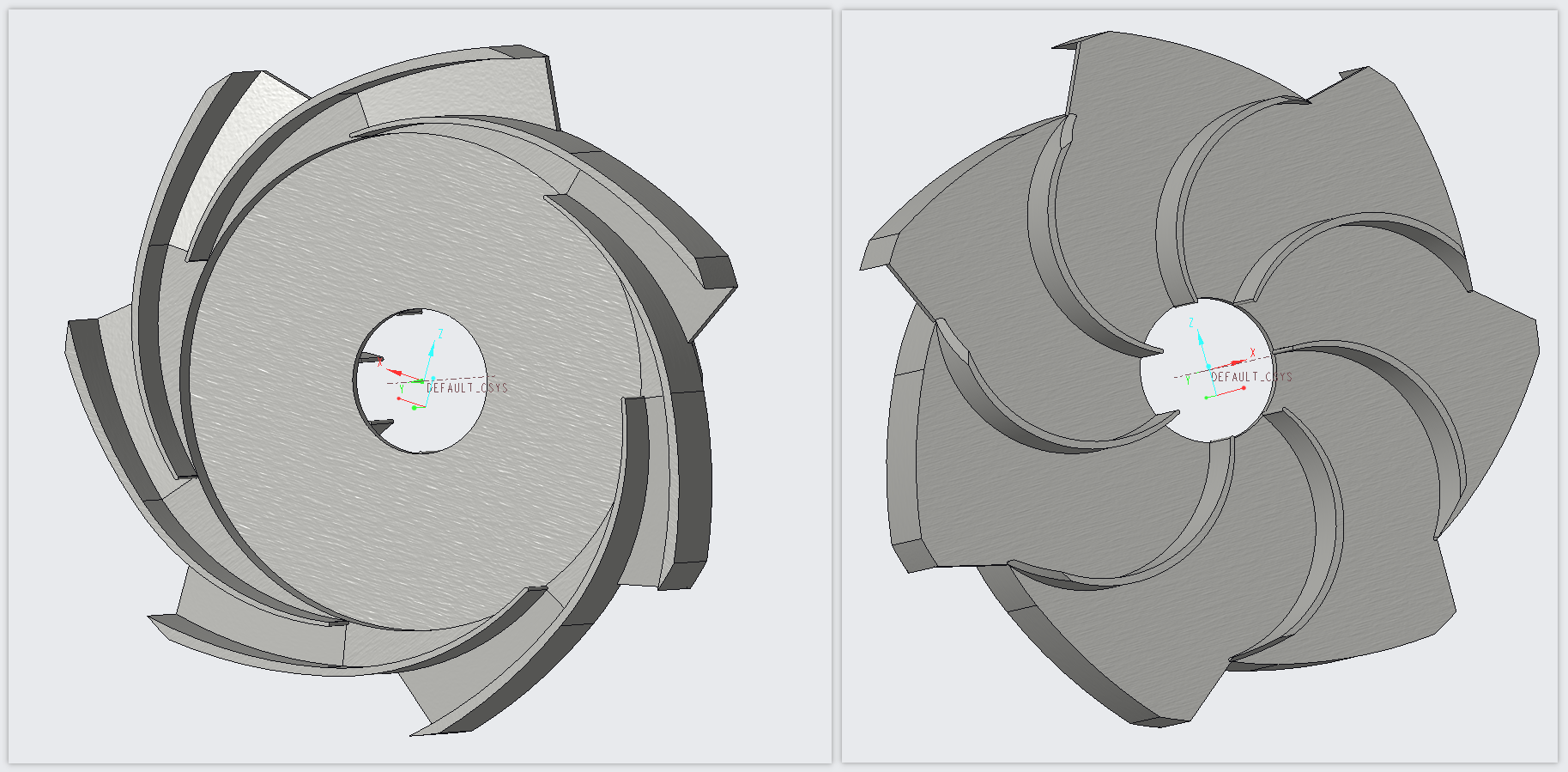

对于径向导叶的建模,在CREO中需要用到的命令包括:拉伸、旋转、拉伸切除、布尔运算就这几个,非常的简单!当然也有一些水力设计直接在环形的水体中拉伸出叶片作为导叶也是可以的,更加简单了,如下图所示:

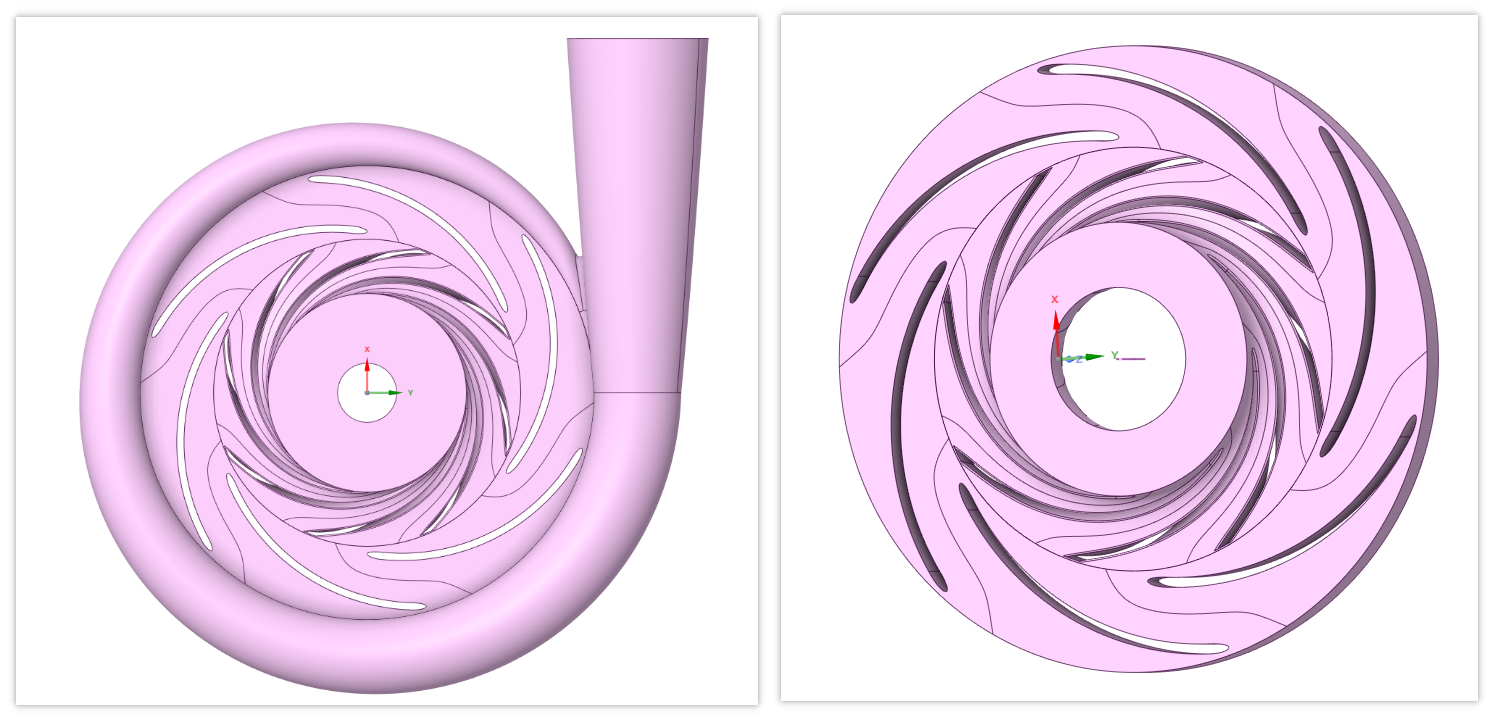

源文件下载

下滑下载!
