Fluent meshing中如何查看网格质量分布

释放双眼,带上耳机,听听看~!

这个问题来自“泵小丫交流2群”,这里做个记录!

问题:Fluent meshing中有没有类似ICEM或者ansys mesh这样的网格质量分布图?

结论:有,但是不太一样!

接下来我们以一个圆柱体作为演示在这3款软件中做一个网格质量显示的对比

ICEM

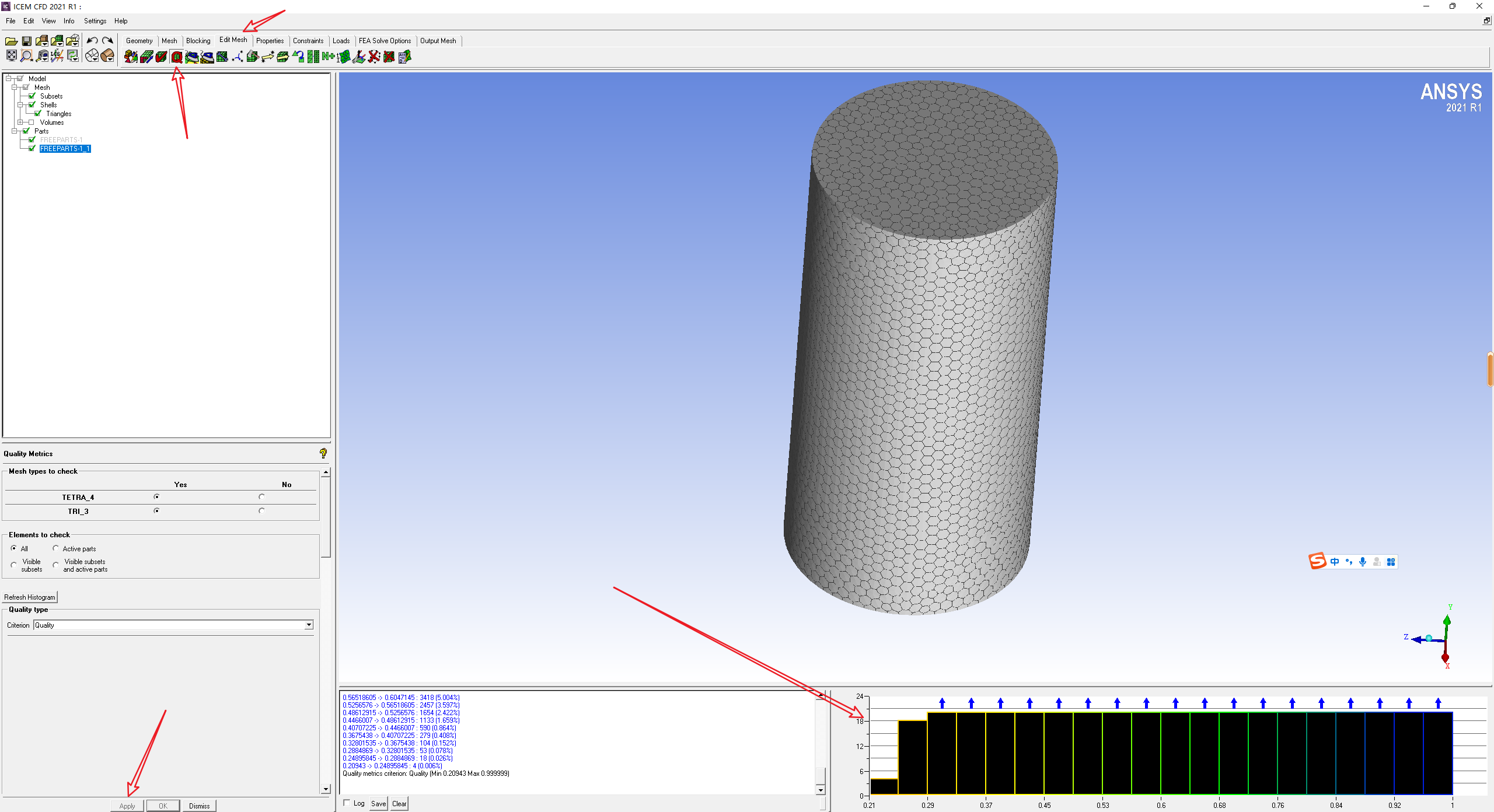

ICEM作为老牌网格划分软件,想要查看网格质量,只需要点击Edit Mesh下的Display mesh quality按钮,就可以选择quality的类型。来查看了,比如经典的Quality,评判标准很多,可以看下图

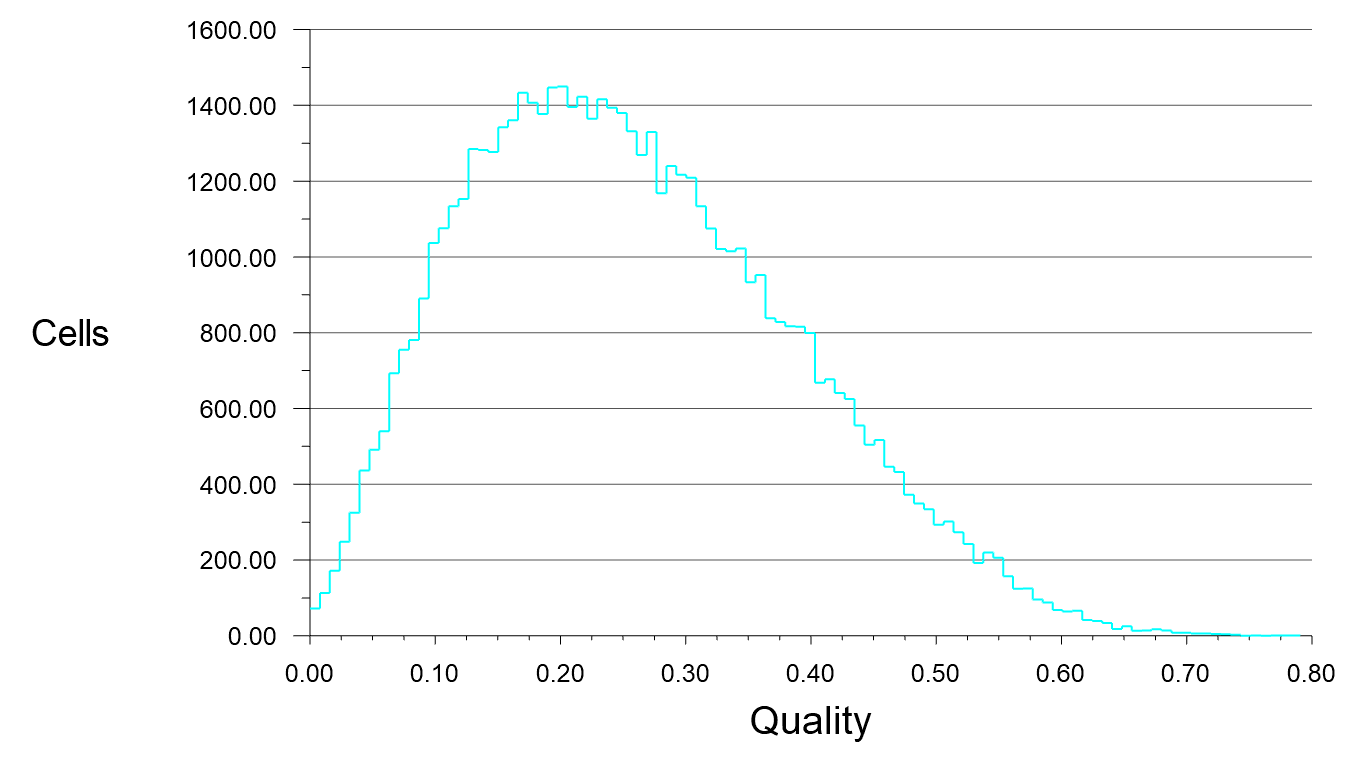

论文里比较常见的是这种图,很直观

Ansys mesh

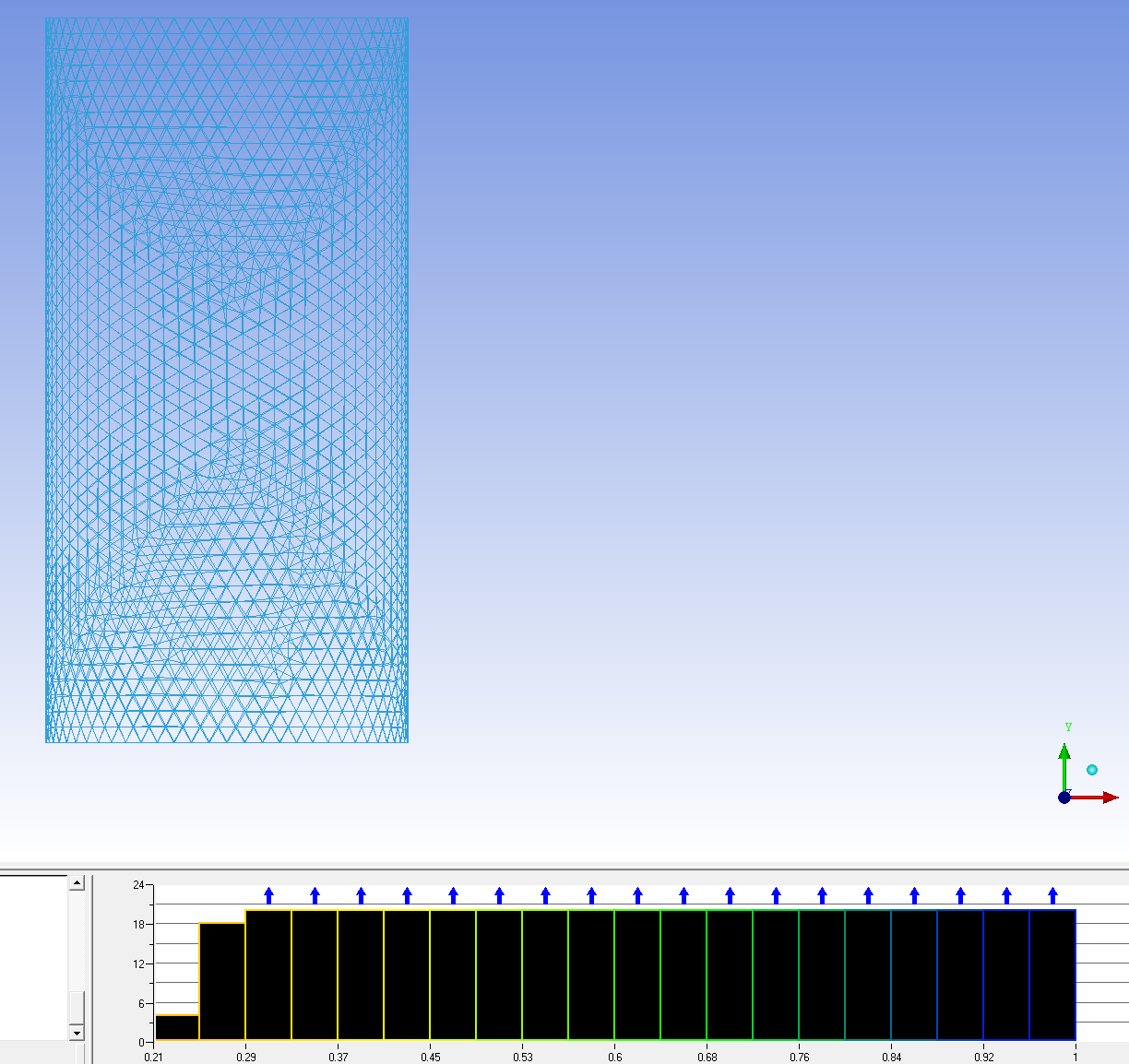

Ansys mesh是workbench里面集成的模块,也是我现在用的最多的网格划分工具(常用不代表好用,只是方便而已),要查看网格质量的话在左侧点击“mesh”这个按钮,下方Quality选项,可以在Mesh Metric中选择质量评估类型,右侧就会展示了

Fluent meshing

这是一款主流的更新非常频繁的亲儿子项目,主打多面体网格,特点在于生成网格快,流程式操作简单

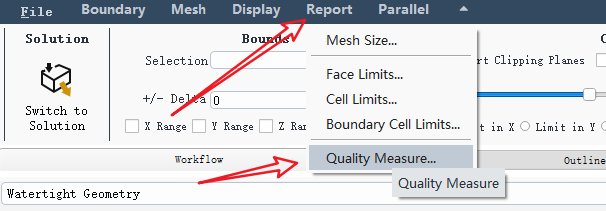

它可以在Report-Quality Measure中切换网格质量评价方案,

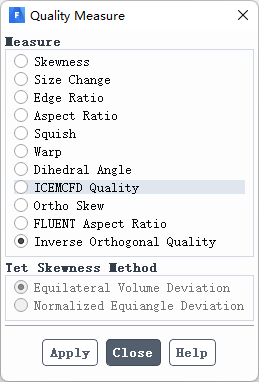

支持如下这么多选择,选择其中一个Apply即可!

如果想查看网格质量,点击Mesh菜单下的Check Quality即可在右下方TUI框中显示

如果想和ICEM以及Ansys mesh那样显示整体网格质量分布情况的话,可以做出图表展示

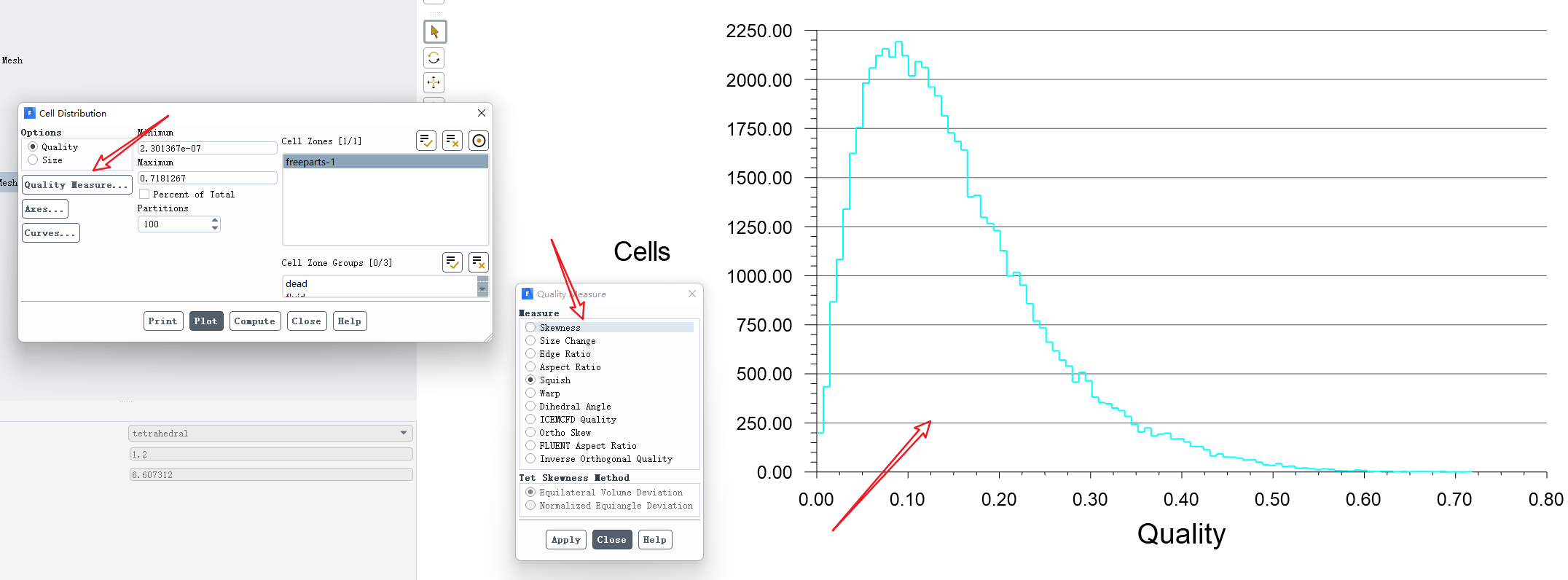

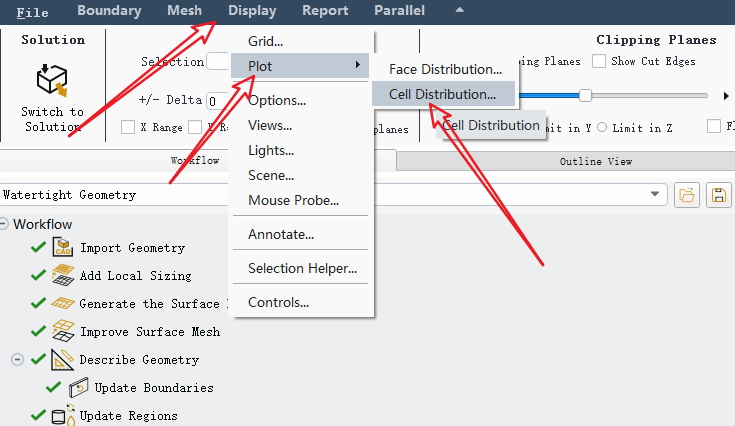

依次点击Display-Plot-Cell Distribution选项,选中右侧的计算域点击Plot即可画出曲线了



也可以在这里直接修改网格评价规则,输出不同的曲线

相比ICEM以及Ansys mesh 的网格质量分布图,这个显得特别潦草。但是Fluent meshing目前只能做出这个水平了,所以还可以曲线救国!

把Fluent meshing划分的网格导出然后用ICEM打开一样可以check网格质量的

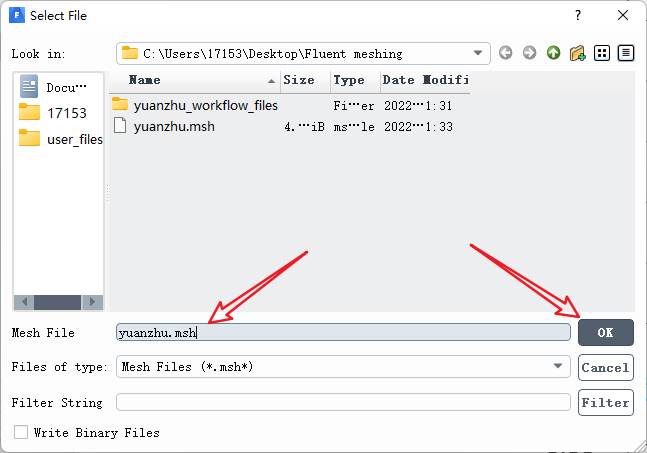

可以看到这里默认是.msh.gz格式,这个格式icem识别不了,所以我们直接人为将后缀修改为.msh保存即可

接下来打开ICEM并导入网格

其他就是一样的了!

这里我们测试了四面体网格,六面体核心网格

打开多面体网格时会报如下错误:

Not able to open file. 0
face 3828, node 2 has value 0
face 3829, node 4 has value 0
face 3832, node 1 has value 0
face 3833, node 3 has value 0
face 3836, node 0 has value 0
face 3837, node 2 has value 0
face 3838, node 4 has value 0
face 3840, node 0 has value 0
face 3841, node 2 has value 0
face 3842, node 4 has value 0
face 3845, node 1 has value 0
face 3846, node 3 has value 0
face 3849, node 1 has value 0
face 3850, node 3 has value 0
Number of recognized elements is less than the total number of elements;
recognized elements include linear or quadratic hexas, prisms, tetras, quads, tris, or bars.
Other element types, such as polyhedral elements, are not recognized.
If this was a CutCell mesh, it may include some polyhedral elements.
Warning: element 2/TRI_3 degenerate or illegal: 6460 5051 0
Assertion failed: elemId >= 0, file fluent_impl.C, line 381.

可以看到多面体网格ICEM是无法识别的!很遗憾!

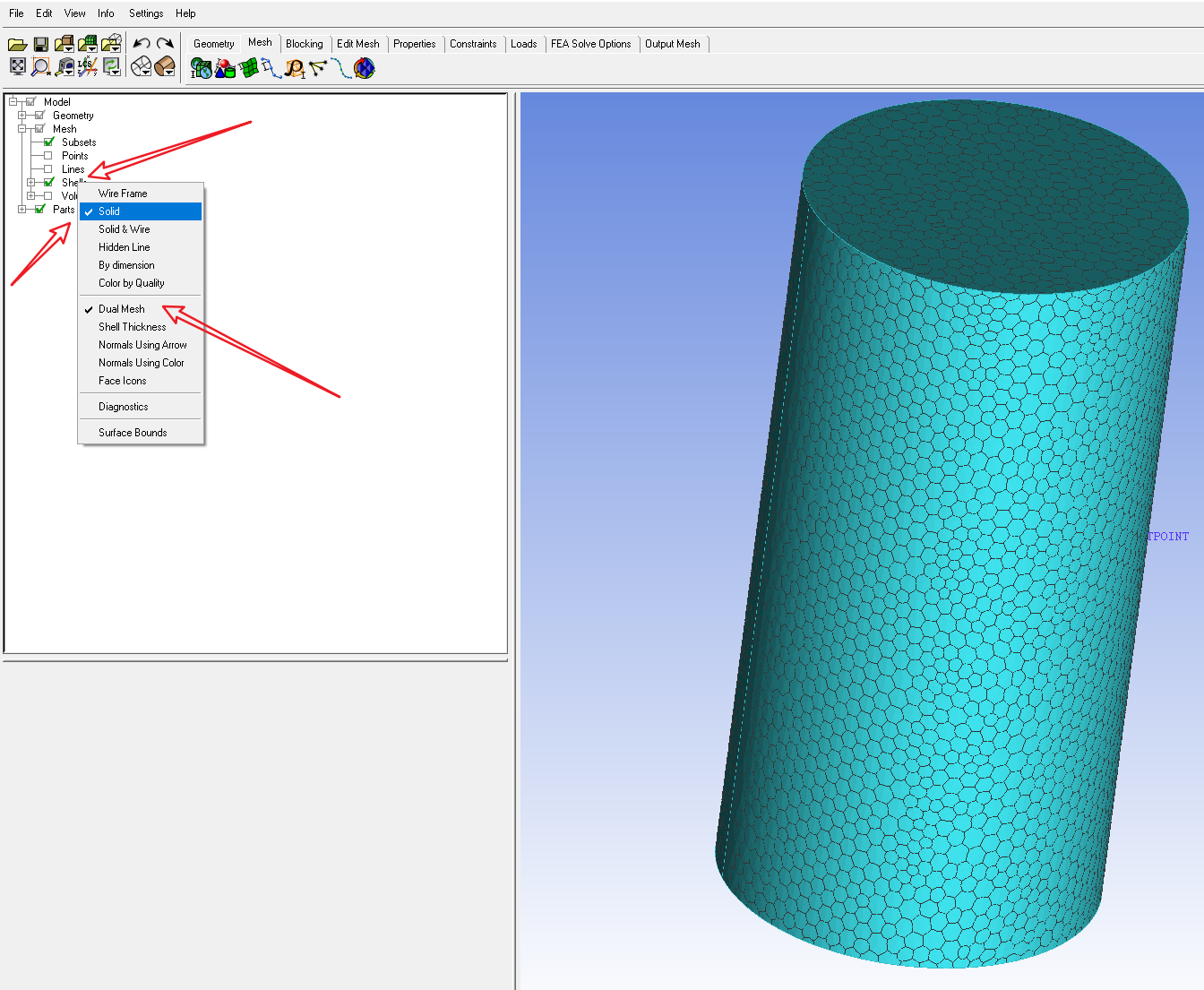

回到文章第一个配图,你们肯定好奇ICEM里面是怎么会出现多面体网格的,当然不可能是我P图的啦,在icem中划分完网格或者导入已经画好的网格后(四面体或者六面体),找到Shells,右键选中Solid和Dual Mesh就可以了,很遗憾这只是个显示样式!

通过放大显示样式,可以看到这些多边形是由平分三角形的三条边组合在一起显示出来的,所以多面体的网格自然也是这种生成逻辑了?

ICEM中多面体网格就当图一乐,ICEM已经不满于日益发展的网格数量及多样化的需求了,Fluent meshing应该是要做大哥了!
