叶片式离心泵水力设计系列课程-优质内容

本期内容由@爱吃肉肉 大佬贡献，B站ID为“小镇|做题家”，这个名字最近挺火是吧哈哈，有一说一这小哥声音还是很好听的哈！

前面也有@穿秋裤的老寒腿 大佬投稿的离心泵设计系列课程，两篇内容可以互相借鉴来看！

离心泵水力设计系列教程

泵小丫

• 22年3月25日
• 喜欢：2
• 浏览：5.3k

本期视频作者通过对圆柱叶片的设计，详细记录了叶片的水力设计过程，包括以下步骤的视频有声讲解：

• 1.叶轮主要参数的初步计算

• 2.叶轮轴面投影图绘制

• 3.过水断面与流道中线关系的检查

• 4.叶轮后盖板流线分点

• 5.叶片进口边的确定

• 6.进口角度的确定

• 7.叶轮包角的确定方法

• 7-1.叶轮包角的确定

• 8.方格网保角变换绘制叶片线型

• 9.轴面截线交点

• 10.轴面投影图上进行叶片加厚

• 11.绘制叶轮平面图

• 12..绘制叶轮三维模型（叶轮水力设计完结）

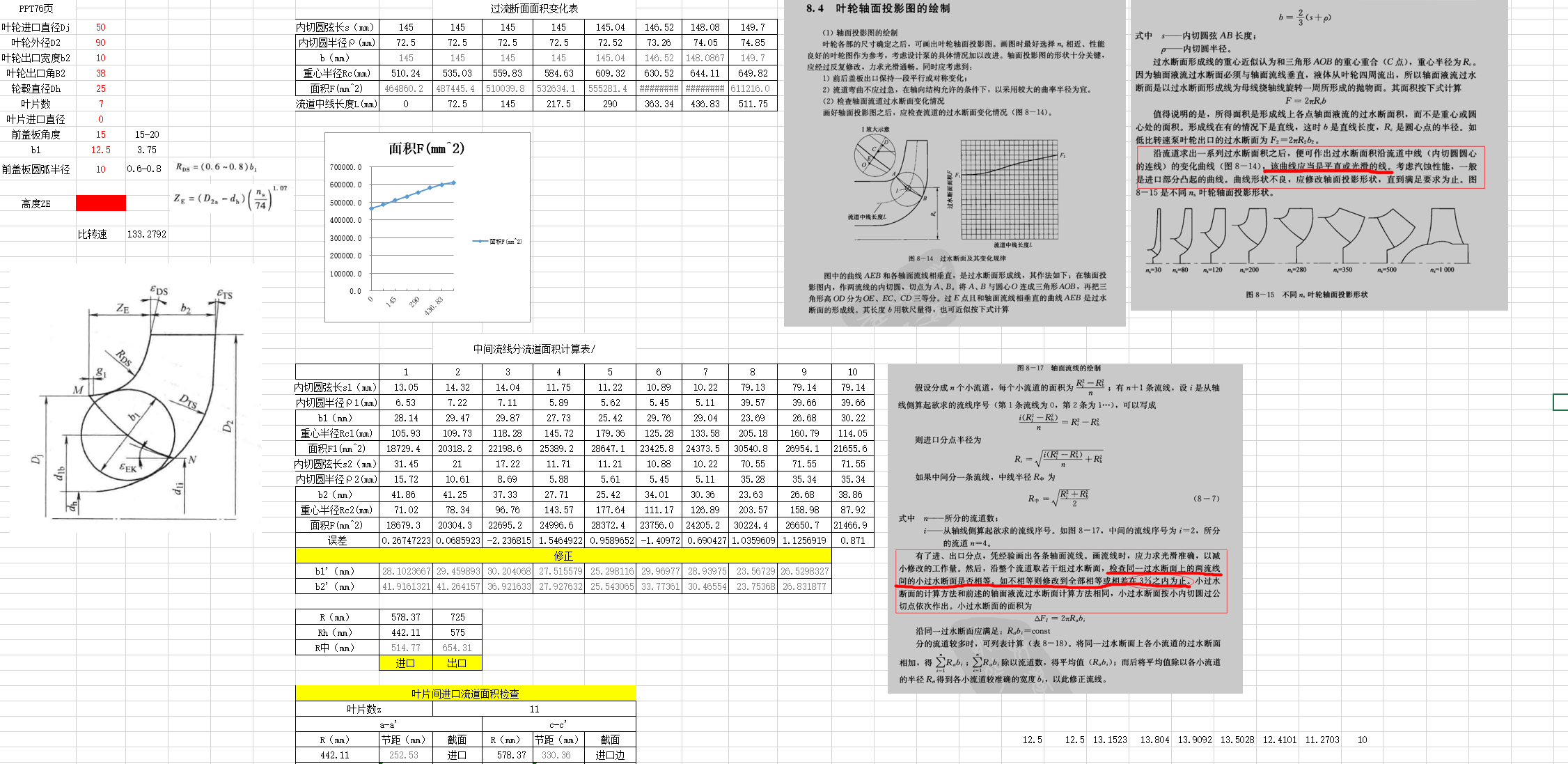

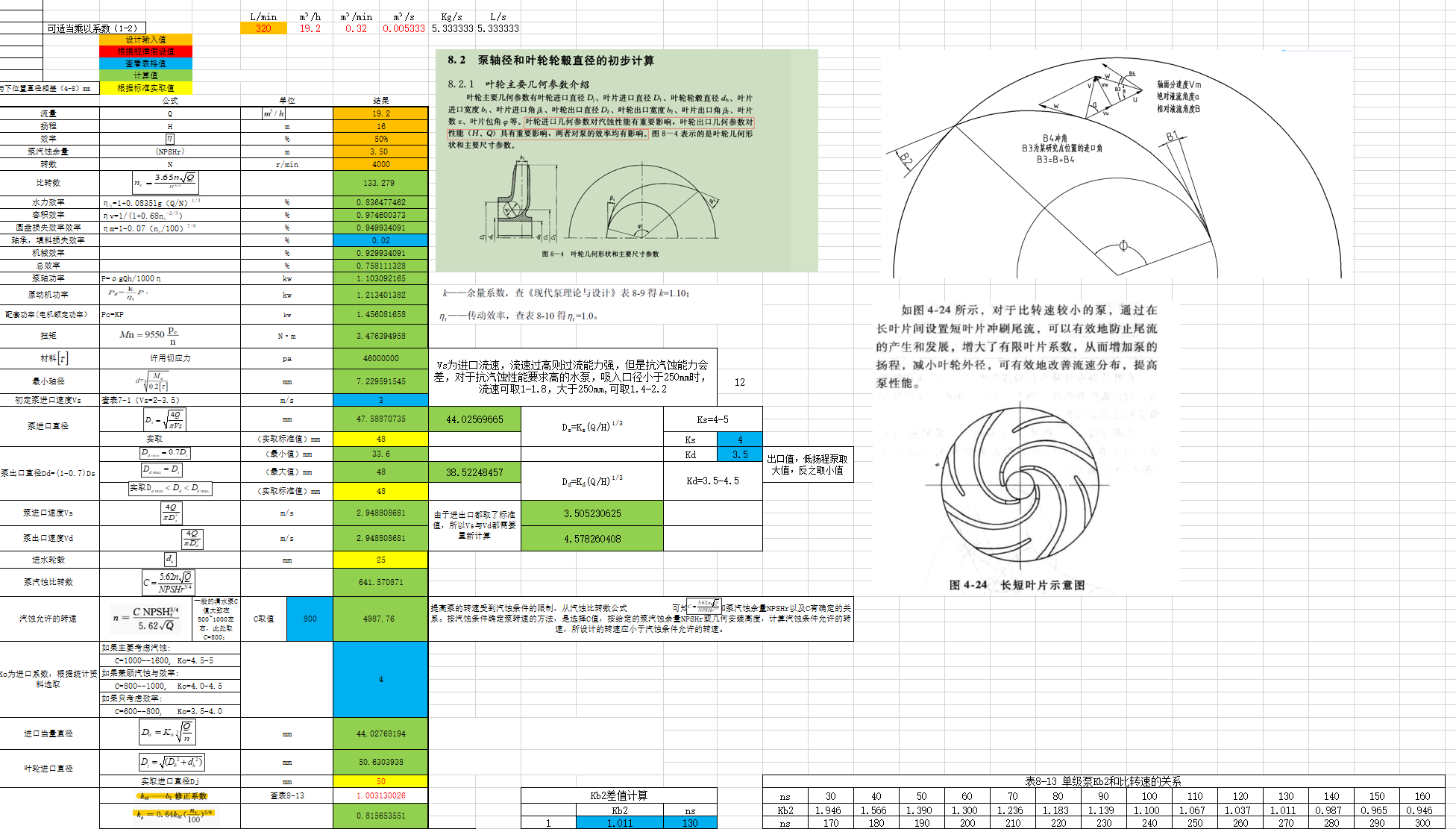

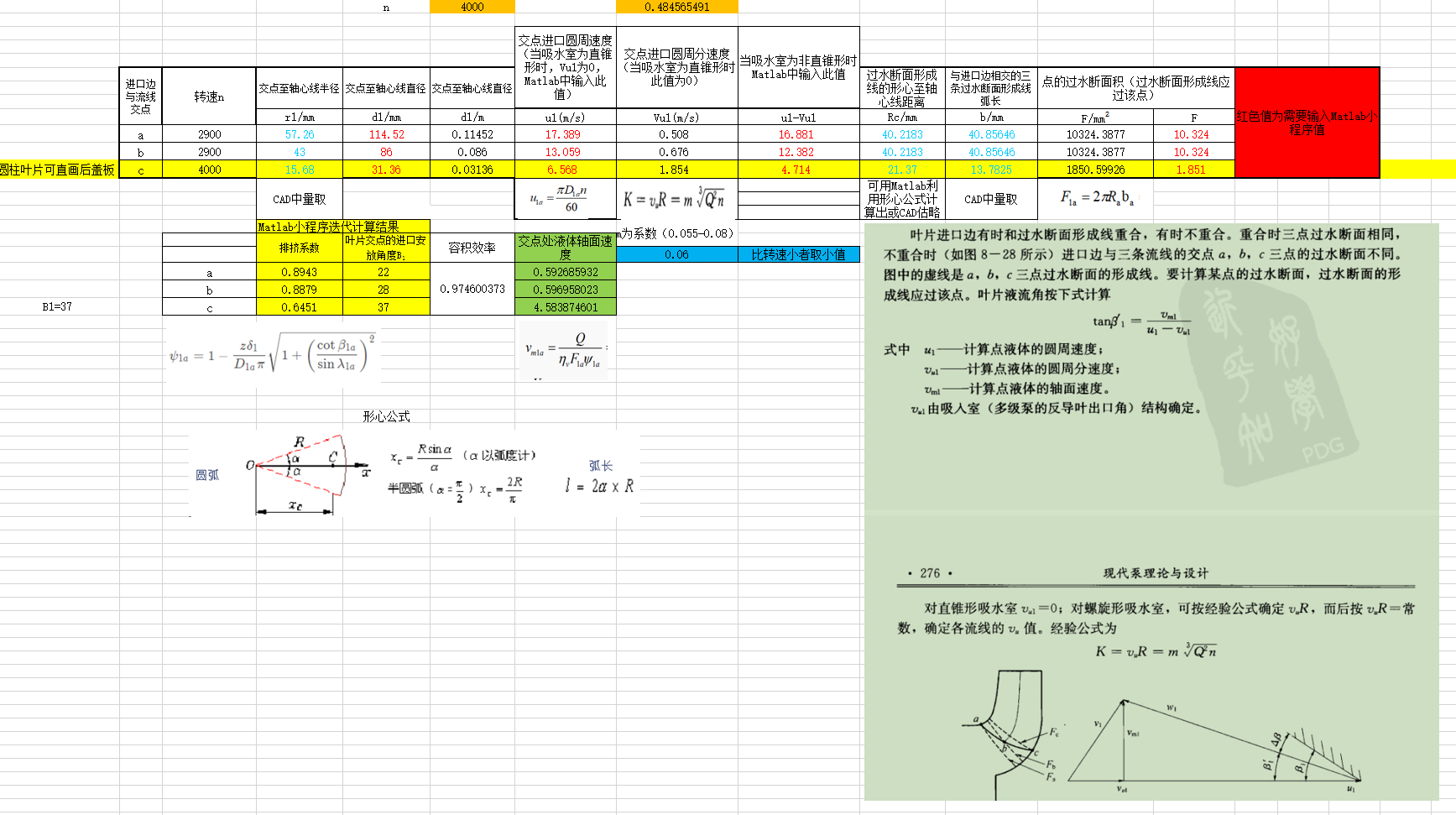

其中水力设计采用了Excel设计程序，如下所示：






除了叶轮水力设计之外，还涉及了蜗壳的水力部分及建模，如下：

• 13.离心泵蜗壳流道的截面积计算

• 14.螺旋线蜗壳平面图绘制

• 15.蜗壳绘制

• 15.1蜗壳隔舌的处理

蜗壳也画完了，下面自然是流体域的处理、网格划分以及CFD求解计算了，如下：

• 16.离心泵计算流体域的创建

• 17.离心泵的网格划分

• 18.Fluent进行流体仿真验证设计结果

如果你正在做或者将要做离心泵的水力设计过程或者毕业设计，那么这套教程将是非常适合的，讲解细致，内容充实，精华内容！

本期内容视频请查看文章顶部！

案例源文件下载

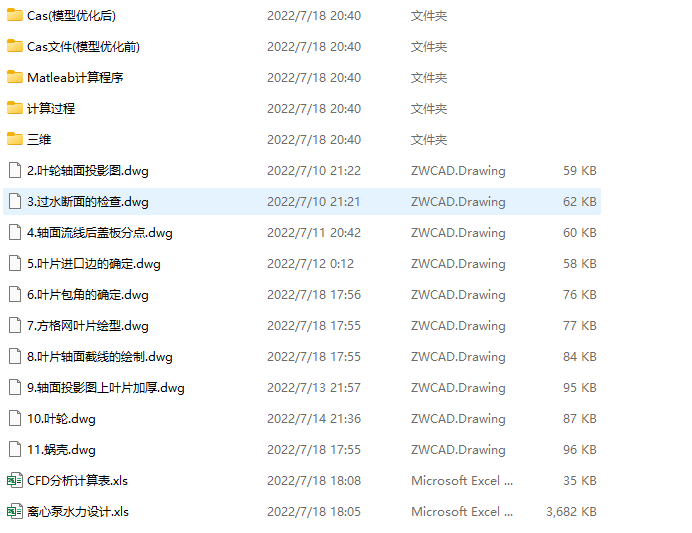

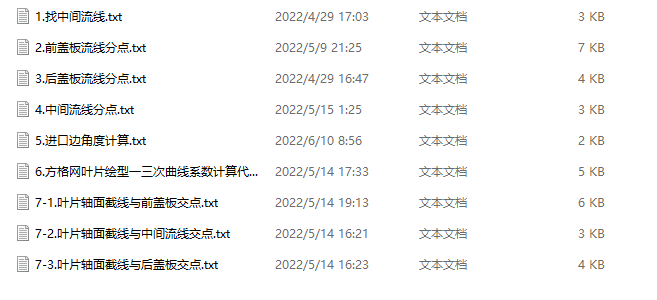

包括.dwg格式的图纸文件，计算程序excel，Matlab计算程序，三维模型，Fluent案例case这些，比较齐全！

下滑下载！
