这个玩意其实就和离心泵叶轮一样简单，水力图中告诉了叶轮的进口直径、出口直径、叶轮出口宽度、叶轮总宽度，那么大的框架就定了，主要是画出叶轮的前后盖板！前后盖板通常都是由圆弧构成的，所以你只要会画圆就行了！
这里最主要用到的画圆的方式是“相切-相切-半径”，因为在水力图中通常会告诉这段圆弧的半径和圆弧圆心的位置，那么你能根据这个圆心位置和圆弧确定另外一个能够与这个圆弧相切的线，这个线就是中心所在的直线偏移一个半径而已。

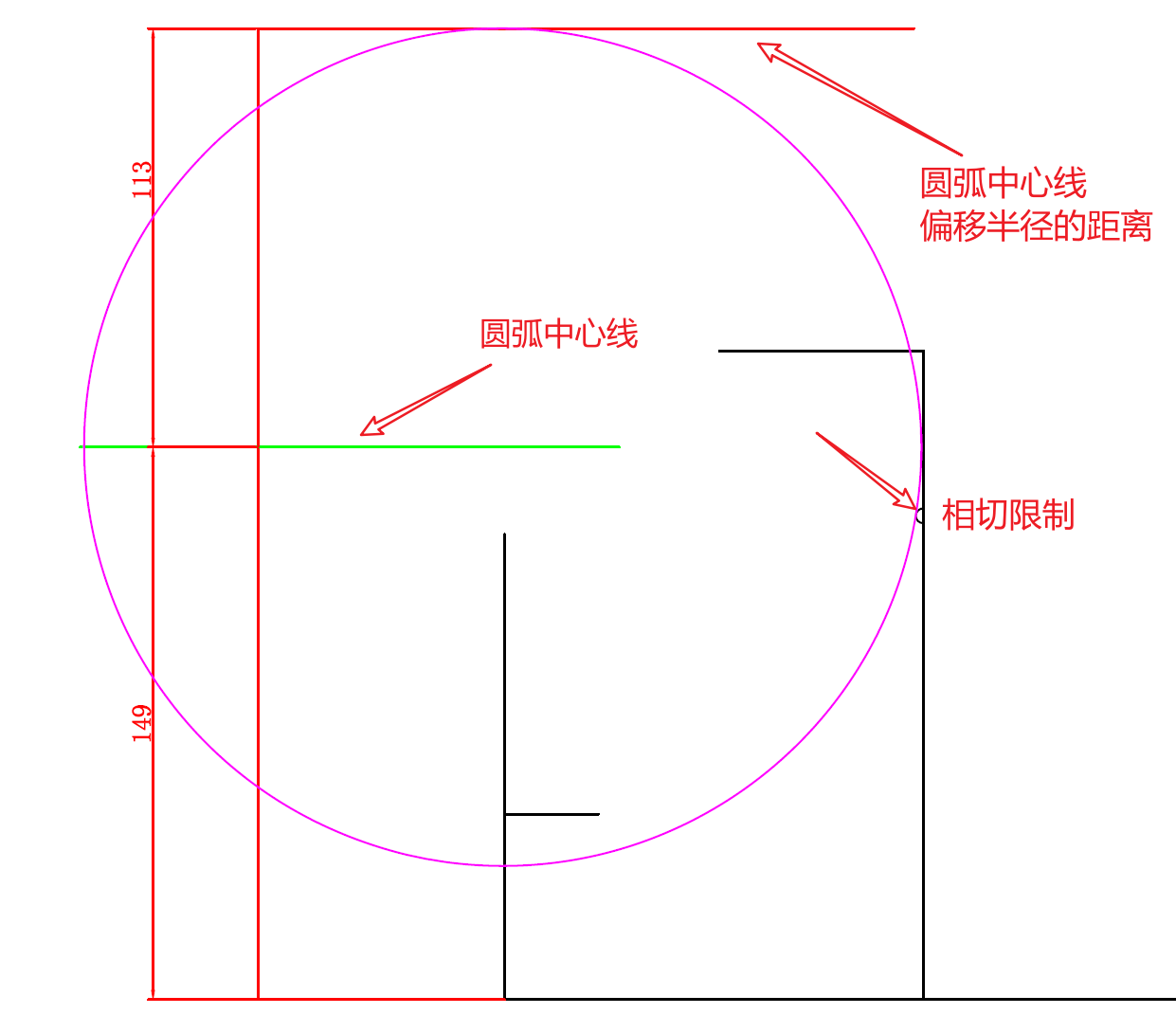

就比如说下图中这个R=113的圆弧，知道了他的圆心高度为149（左侧可以看到数值标注），肯定还能知道这个圆弧和右边的R2这个圆弧相切（如果你问为啥这俩相切，这是个哲学问题，没有人会不喜欢完美的事情）。仅凭这两个条件还画不出这段圆弧，所以还有一个隐藏条件，还有一个一定会和这个圆弧相切的直线，因为过圆心偏移半径的直线一定会和这个圆相切！
关于离心泵水力抄图的视频可以看下方内容：
完整操作请看文章顶部视频！
