为什么高温泵都要求安装方式为中心支撑?

释放双眼,带上耳机,听听看~!

根据API610的规定:

9.2.1.2 使用温度低于150℃(300℉)的泵,可采用底脚安装。

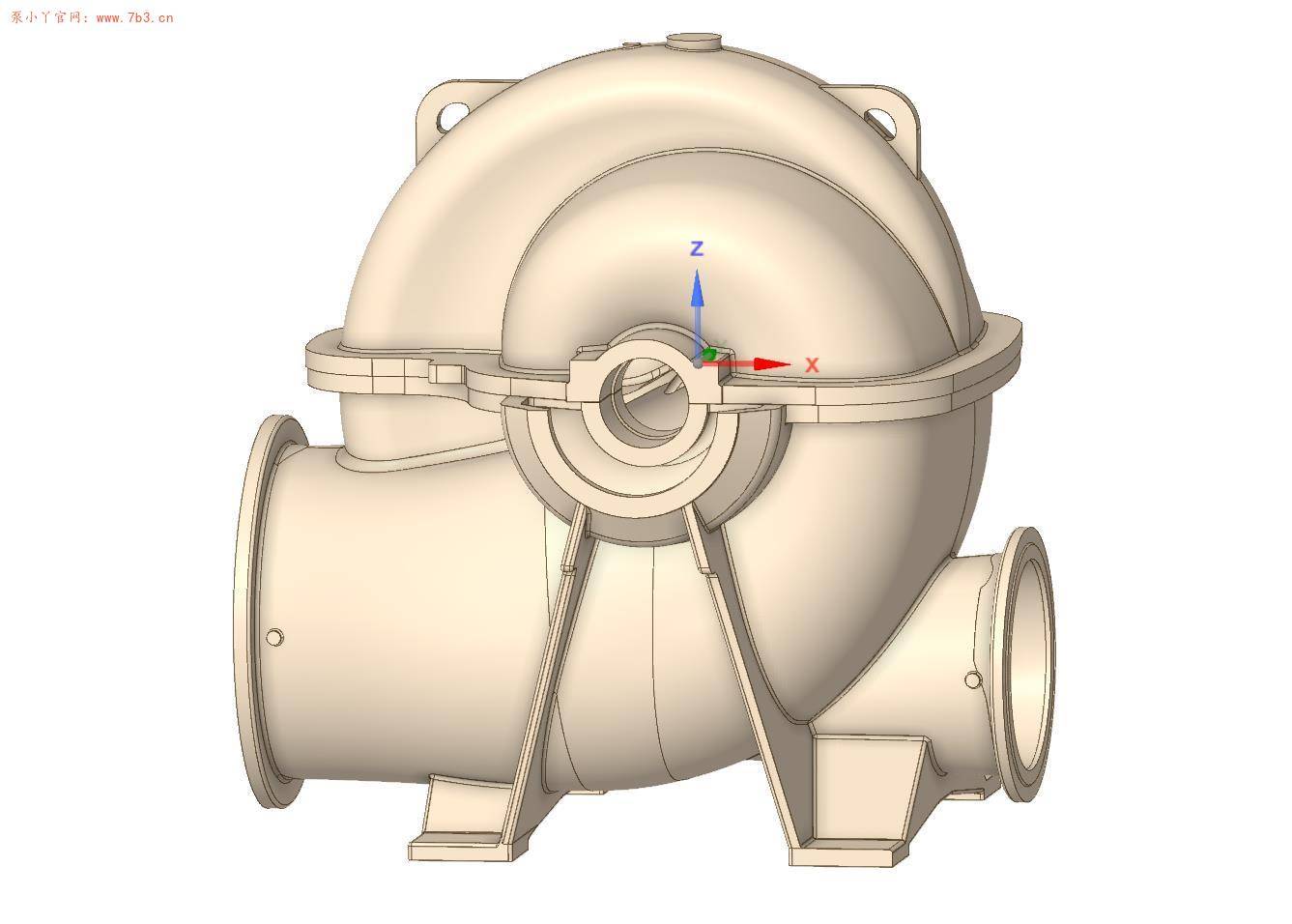

也就是说介质温度低于150℃的情况下泵型可以选择底脚支撑,也就是OH1系列或者BB1系列,泵体与底座的连接靠底脚来支撑,如下图所示:

为什么高温泵都要求安装方式为中心支撑?为什么高温泵都要求安装方式为中心支撑?

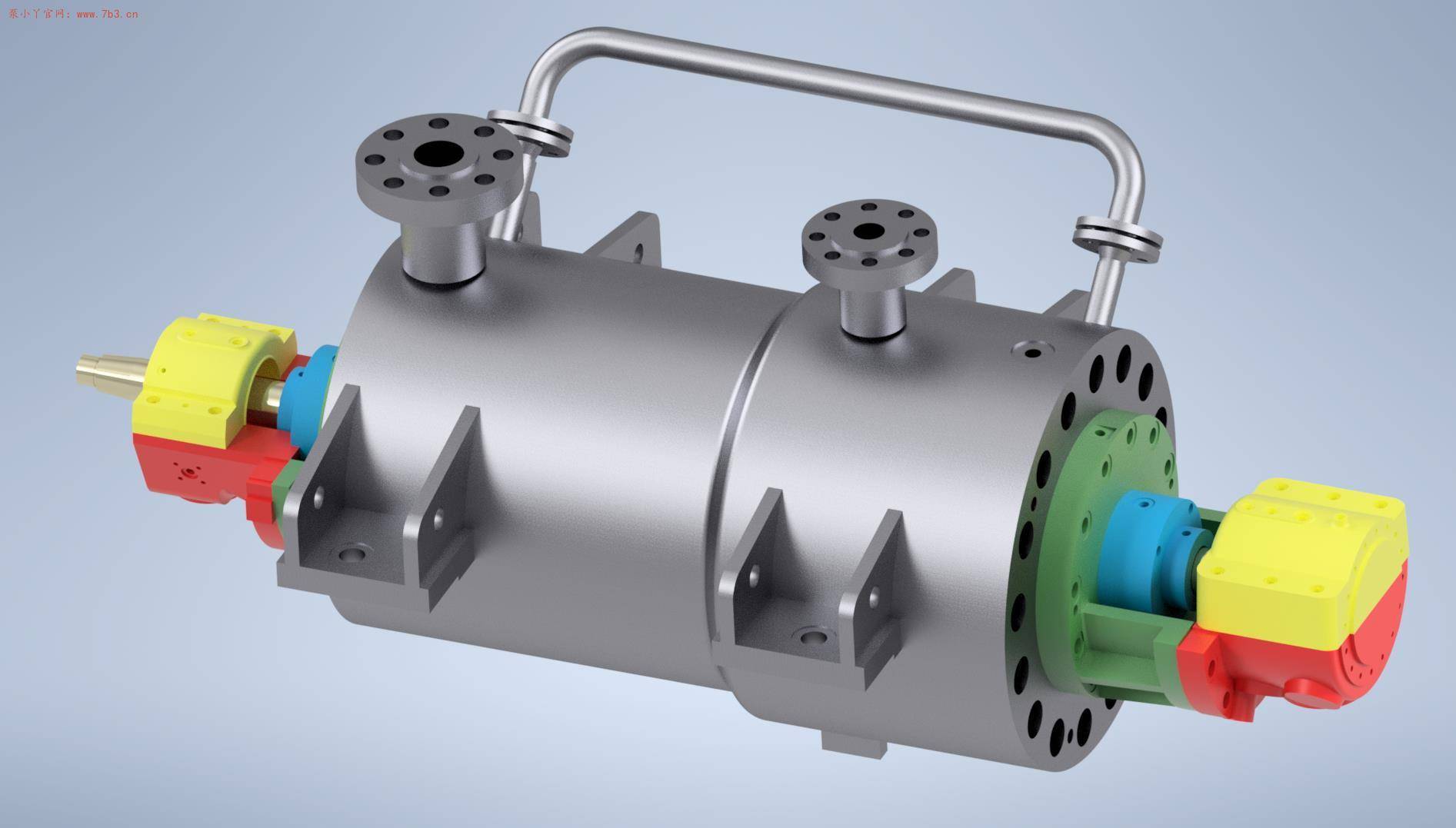

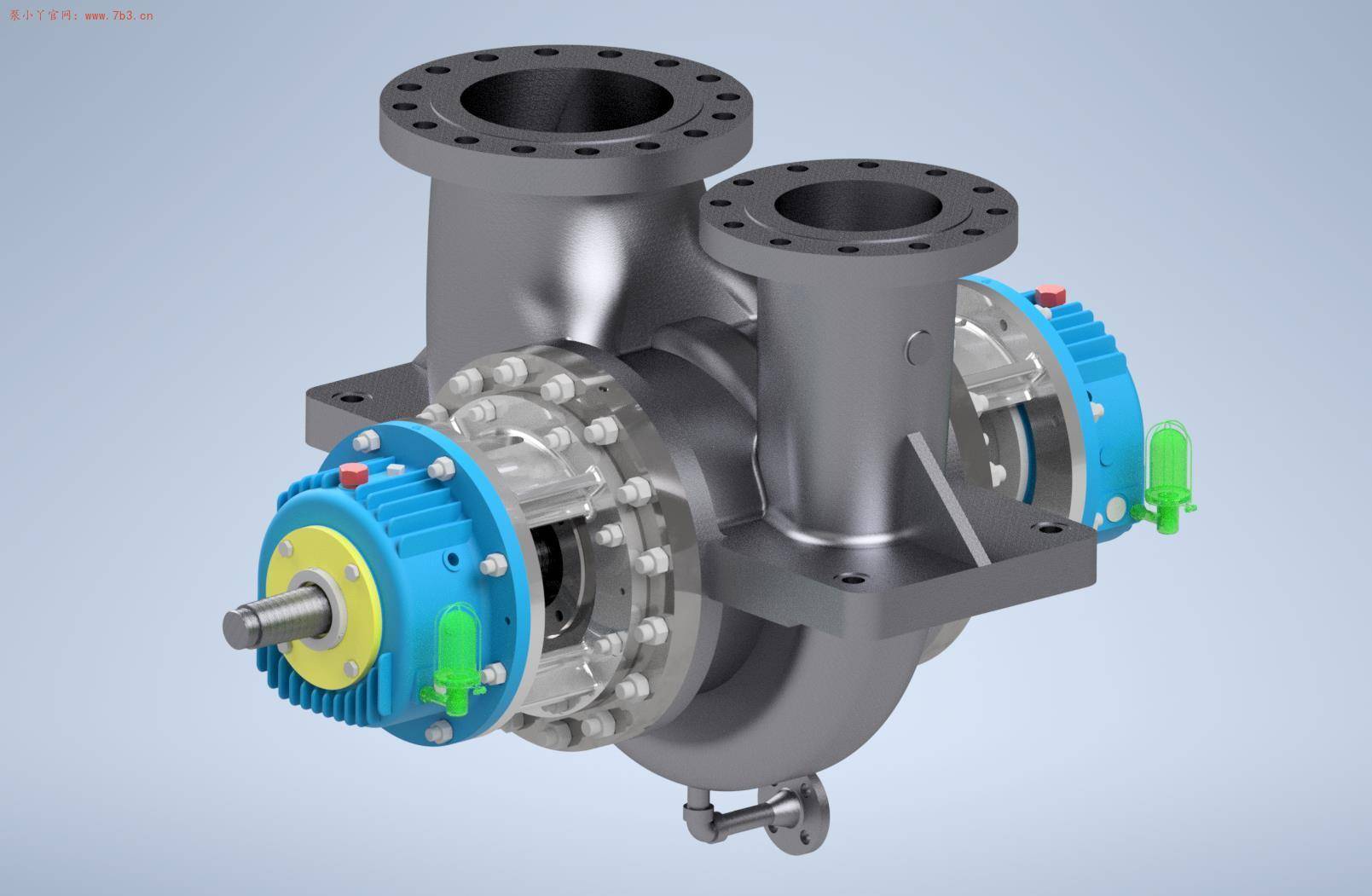

与底脚支撑对应的泵型为中心支撑式,也就是咱们常见的OH2、BB2、BB5型式,如下图所示:为什么高温泵都要求安装方式为中心支撑?

为什么高温泵都要求安装方式为中心支撑?

为什么高温泵都要求安装方式为中心支撑?

所以为什么高温工况下推荐使用中心支撑呢?

高温传递到泵体或者泵盖之后,泵体会发生形变,这是毋庸置疑的,如果采用底脚支撑的话,底部固定无法移动,热量会导致泵体朝着任意方向变形(尤其朝上),这将直接导致转子的中心偏离电机中心,导致对中失效,造成的直观问题是轴承发热、振动增大,严重的情况下可能导致断轴。

根据上图,中心支撑的泵型,将泵整体定位在了转子中心,并且采用了足够厚度的筋板,可以保证泵体受热膨胀时转子中心不发生或者略微发生偏移(上下膨胀为主,达到平衡),对中不受影响。

对于更高温度的泵,除了泵体采用中心支撑外,还需要添加导向滑块及导向定位销,这个在高温油浆泵或者BB5泵型中均有应用,这些温度已经高于250℃。

应用简单的单向流固耦合就可以验证以上内容,材质选择结构钢,泵体过流表面给定介质温度,底脚或者中心面固定约束,就可以查看泵体的形变量以及中心偏移量,有时间可以对比验证一下!

API610这个东西,就是初看瞌睡,越看越有意思!

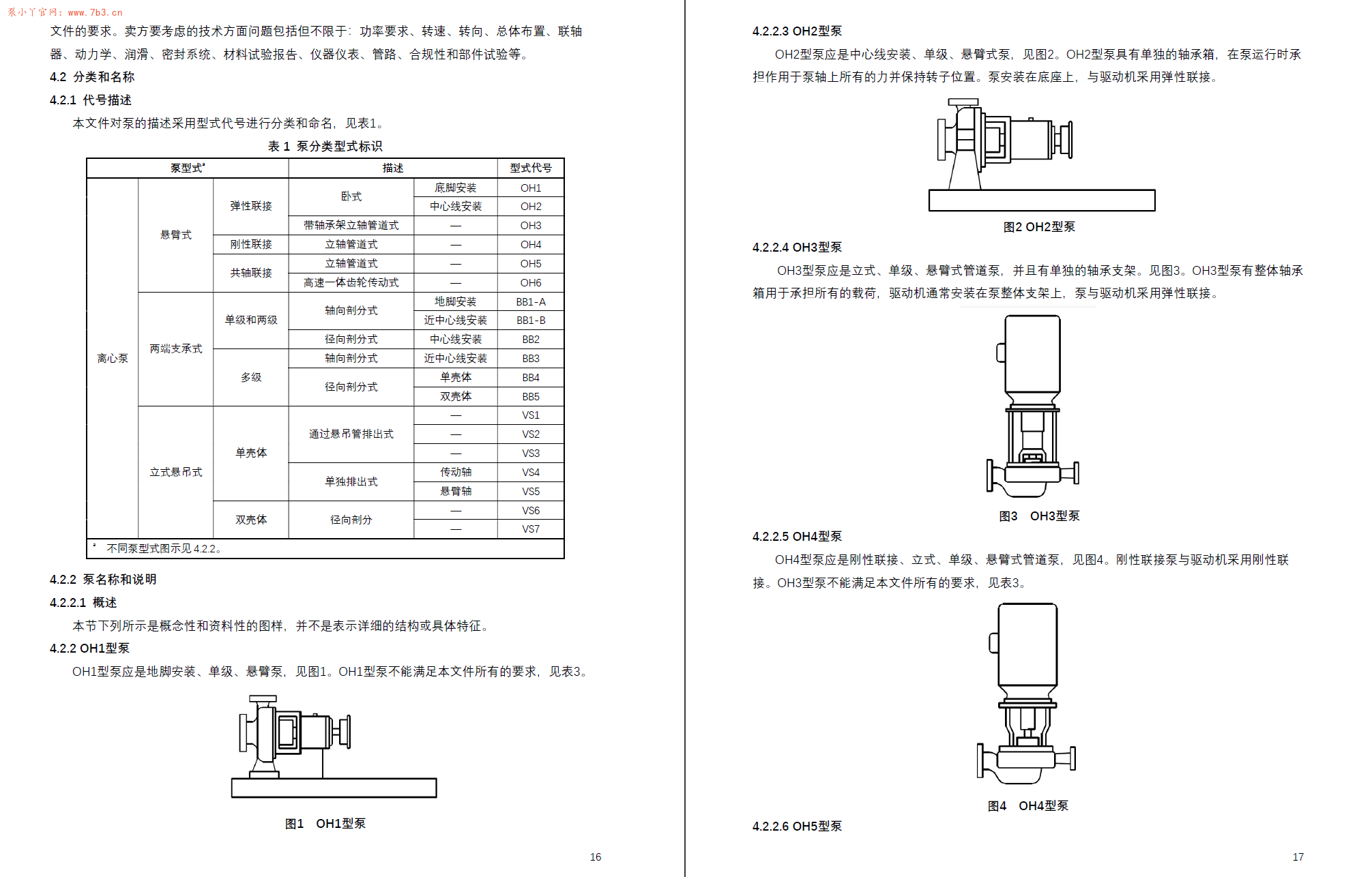

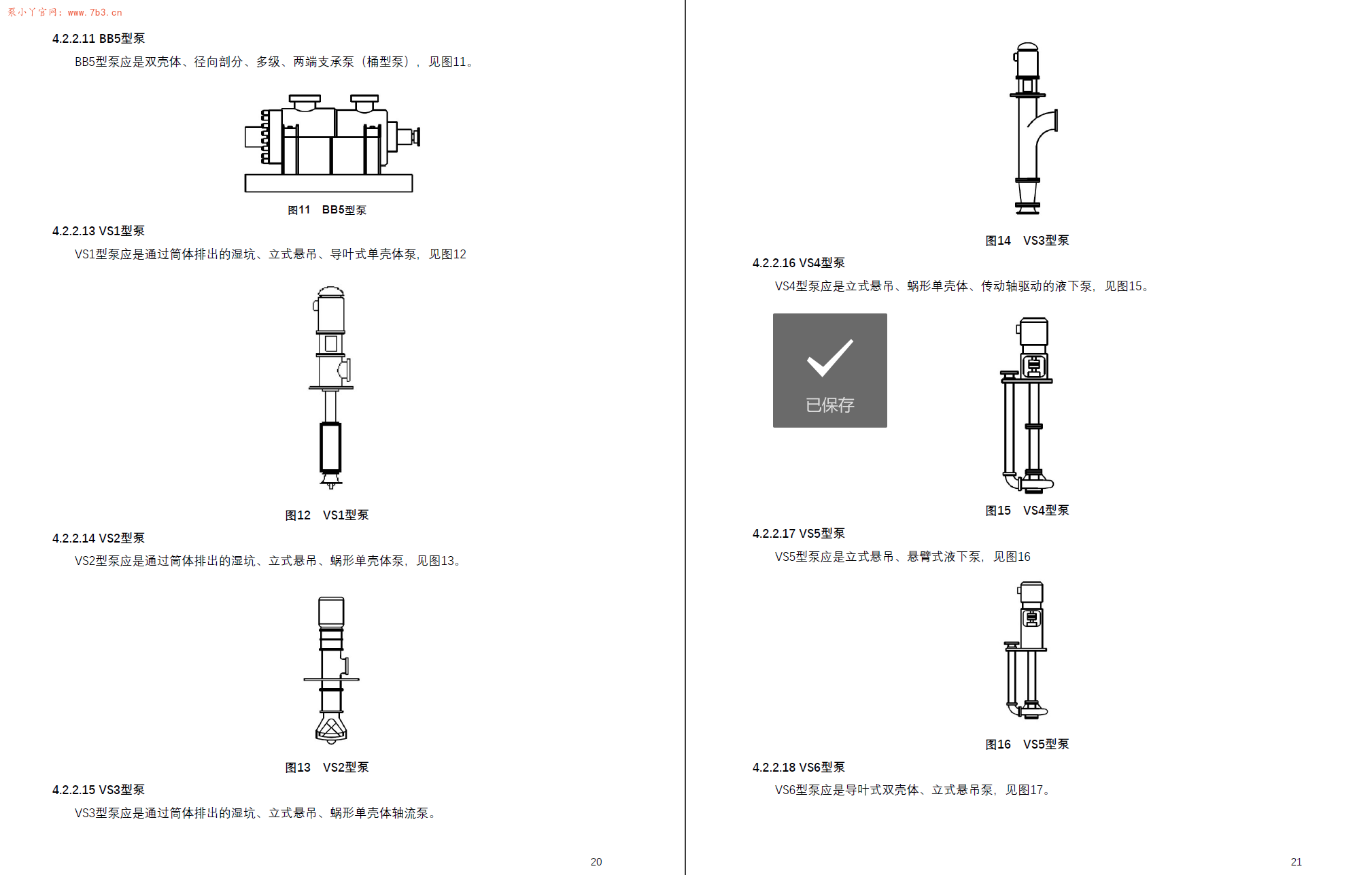

附录:API610第12版泵型划分

为什么高温泵都要求安装方式为中心支撑?为什么高温泵都要求安装方式为中心支撑?为什么高温泵都要求安装方式为中心支撑?为什么高温泵都要求安装方式为中心支撑?


为什么高温泵都要求安装方式为中心支撑?

免责声明

文中部分插图来自国外标准

仅用于内部交流之用,如有需要请支持正版
