离心泵配管那些离谱事：1、球阀

最近在做的一个项目，配管的时候各种有意的事情，有一些经验是值得记录和学习的，我们来看一下！

首先什么是配管呢？

我们给业主提供的是成套泵解决方案，所以除了我们熟知的泵体、泵盖、轴系、轴承箱外，还有配套的设施，比如机械密封、密封冲洗系统等，这些系统要和泵联系起来，就需要用到管道，配管的目的就是将这些管路连通，方便介质及冷却水对泵系统进行保护！

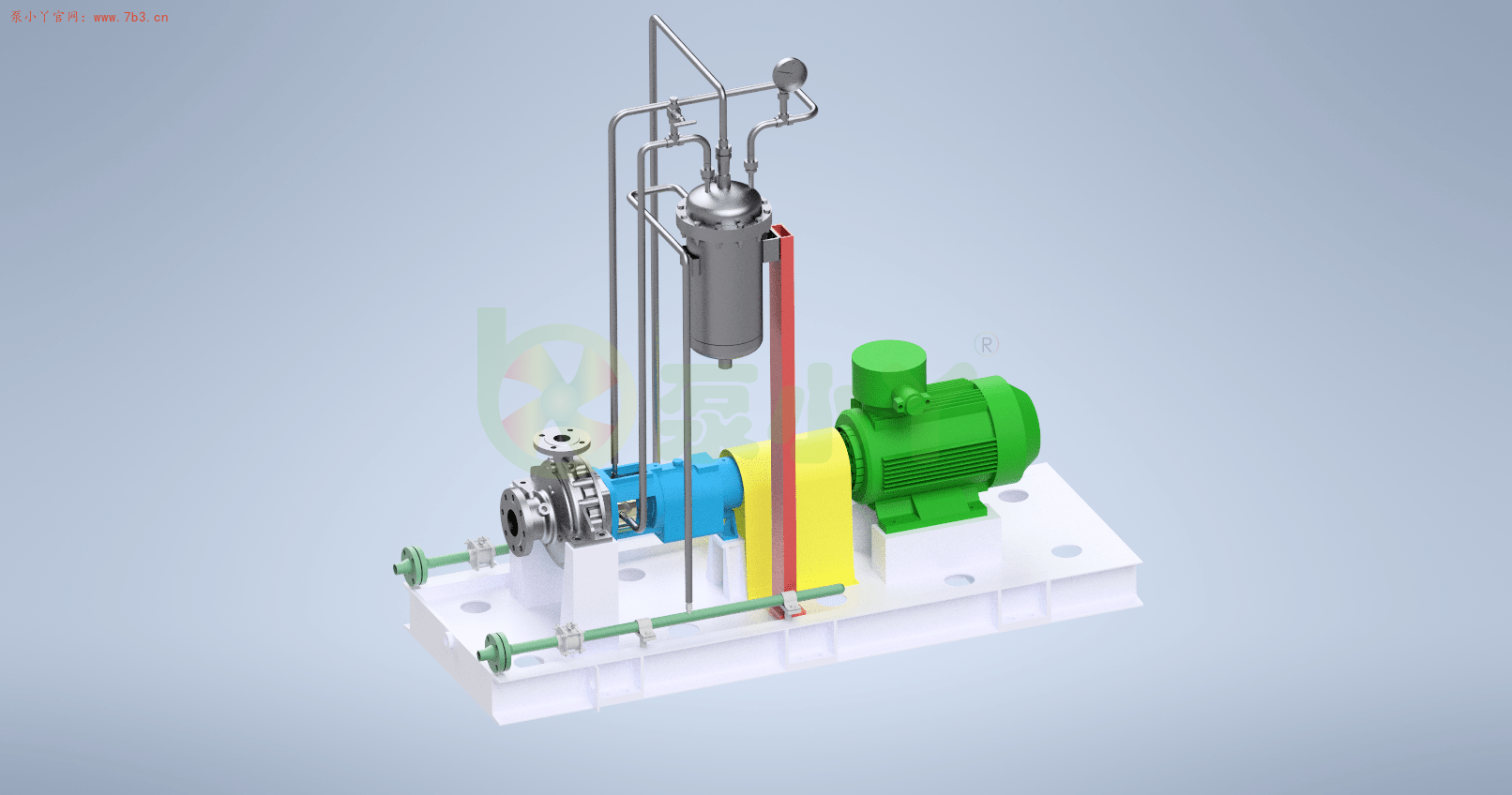

比如下面这种

需要给机械密封进行冲洗，同时换热罐也需要冷却，所以通了2路冷却水，一进一出，这是配管的基本概念！

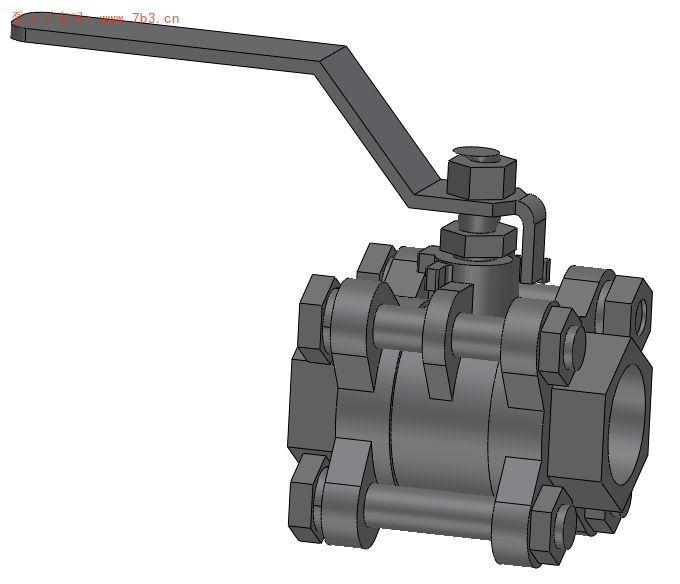

今天要看的是一个球阀，也即三片阀。开关方便，不需要像闸阀似的一圈一圈拧螺纹。有意思的事情来了，采购的阀门有点设计不合理，如下图所示：

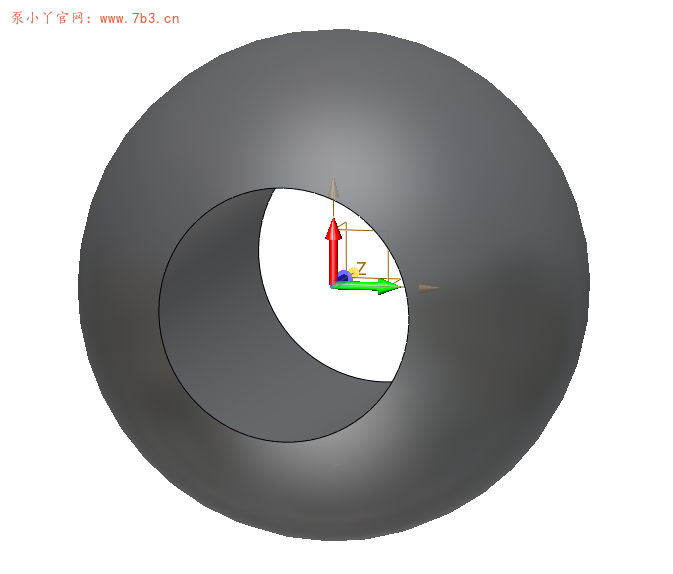

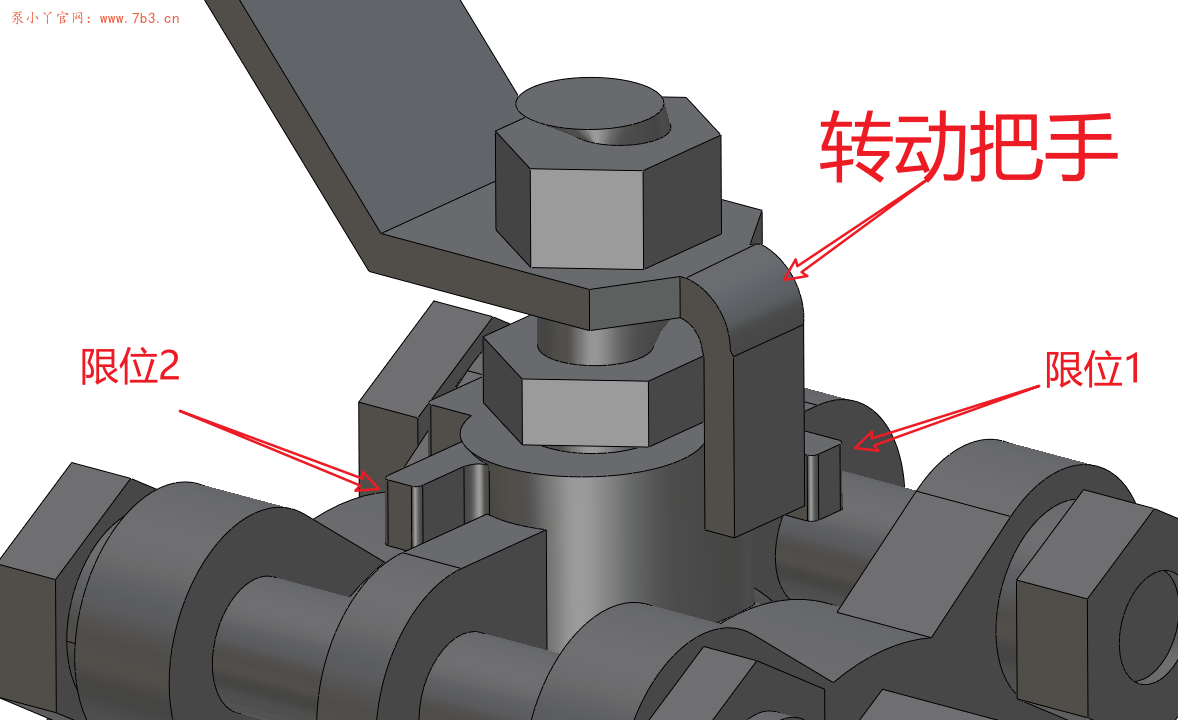

可以看到这个把手是可以转动90°的，当把手靠近限位1时，阀打开，靠近限位2时阀关闭。开关原理就是把手控制的中心小球中间有一个被掏空的圆柱，随着转动可以做到通流和截流

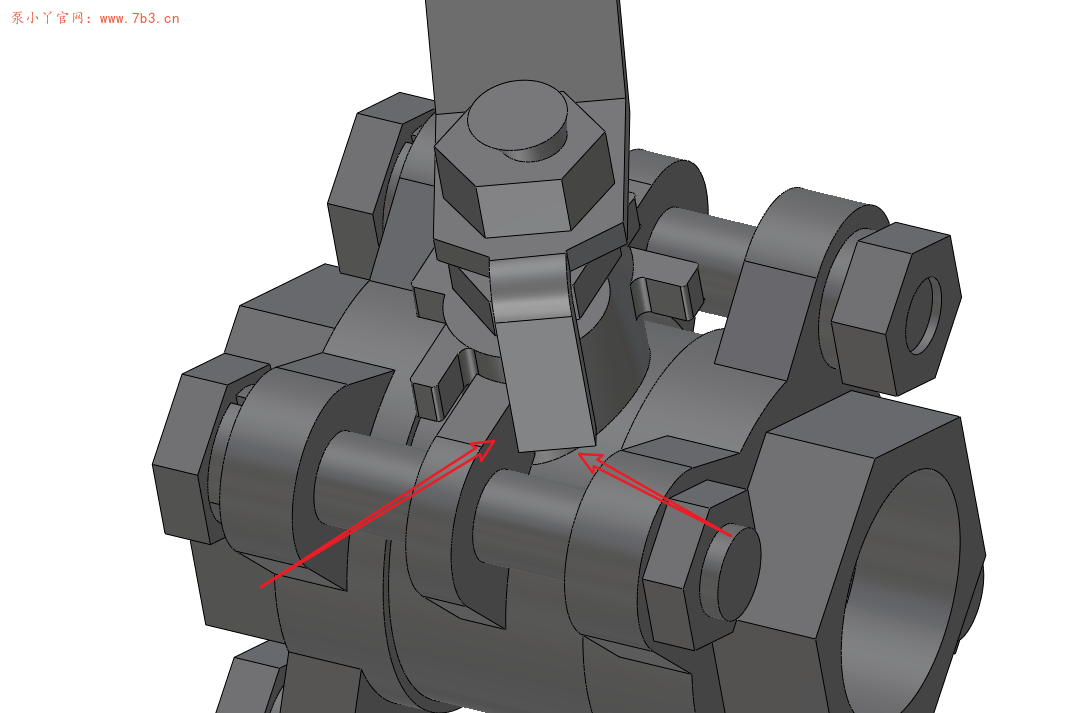

配管的时候发现这个阀不能完全关闭，因为转动把手还没到达限位块就被阀体挡住了，

这就导致球体内的圆柱孔一部分没有完全转过去，造成了关闭不严，这时候先让师傅把这个旋转把手拆下来，然后把下边超过阀体的部分切掉，应该就可以了！

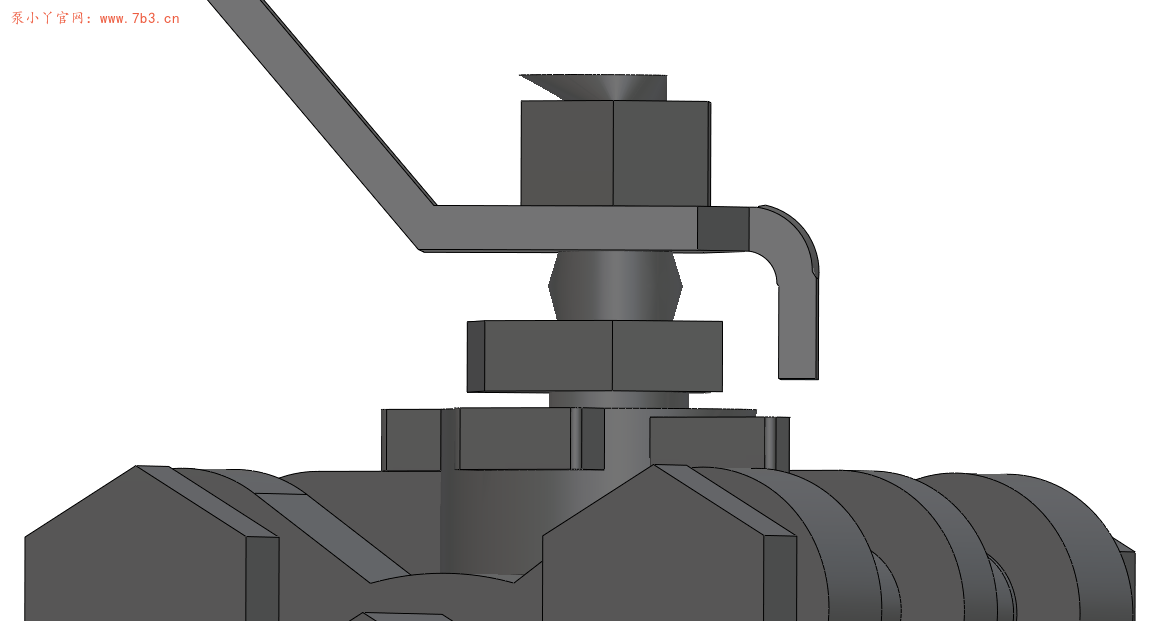

你猜怎么着？切多了哈哈，长度够不到限位块，完全恢复了自由身。这下好了，360°无死角的那种旋转你见过吧哈哈。

又不是不能用，凭手感凭外观也能关的上！！！
