Fluent高版本如何保存.dat文件

释放双眼,带上耳机,听听看~!

现在安装到Fluent版本是2020r2,和低版本相比除了软件界面变化外,文件格式也变了,从原来的.cas和.dat变成了.cas.h5和.dat.h5,日常使用没有任何问题,因为这是Fluent自己的孩子他肯定认啊,但是,但是你要是想把结果文件导入Tecplot或者Workbench中进行下一步操作的时候就会发现他们暂时并不支持这个.h5后缀的文件格式,怎么办?修改成经典的后缀再保存就可以了!具体过程如下:

从网上的教程来看,有2种方法,TUI命令和菜单栏设置,我个人认为在菜单中设置错误率会相对低一些,因为命令行中难免会有人遇到错误而这些大都是由于符号造成的。

  • 打开Fluent,点击Flie-Preference,打开高级设置页面

  • Default Format for I/O默认的CFF修改为Legacy就可以了!

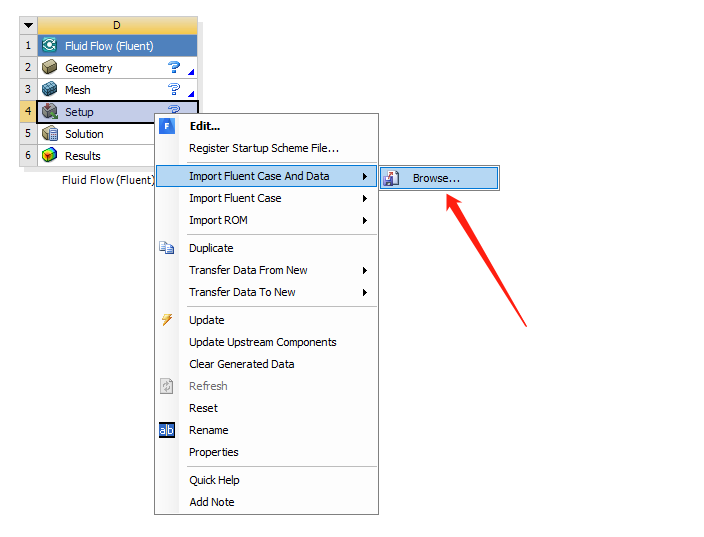

为什么会遇到这个问题呢,因为你在Fluent中求解完流体模拟后后面可能会在workbench中去做静力学分析或者模态分析或者其他,你就需要先在workbench中拖入一个Fluid Flow(Fluent),然后在Setup一栏选择Import Fluent case and date,这个时候让你选择计算结果文件

如果你是.h5后缀,就会弹出错误,缺少.dat文件,通过修改Fluent默认的文件格式再导出文件,就可以解决这个问题了!
