Simerics MP+6.0如何创建切面云图

这个功能从4.6版本开始一直没变过，和Fluent基本一样，可以做到可视化切面创建，相比CFD-POST好评。

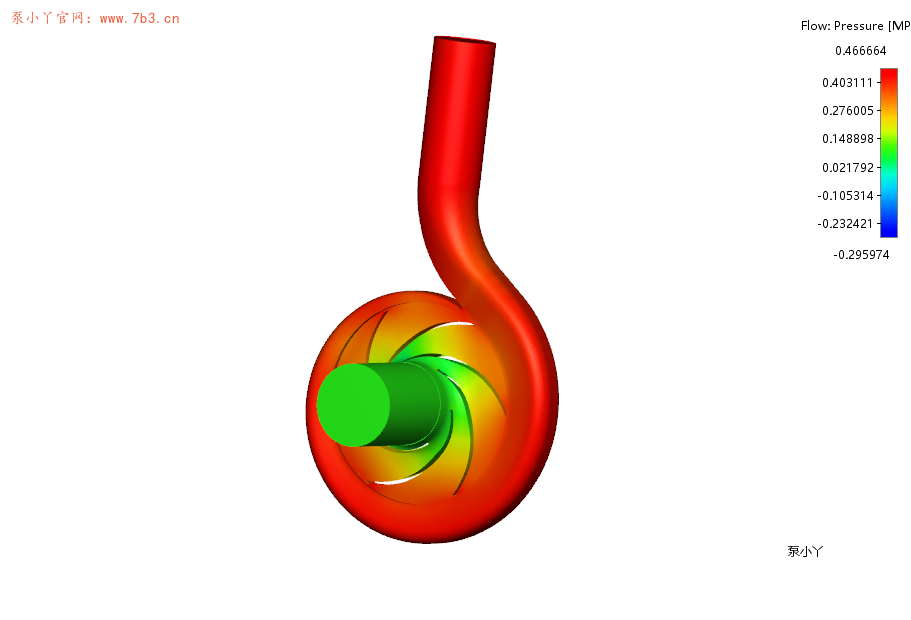

还是以离心泵为例，我们很对时候需要看泵内部流场情况，比如压力云图和速度云图，但从外观来看不太明了，这时候我们需要切开模型，得到内部切面上的数据。

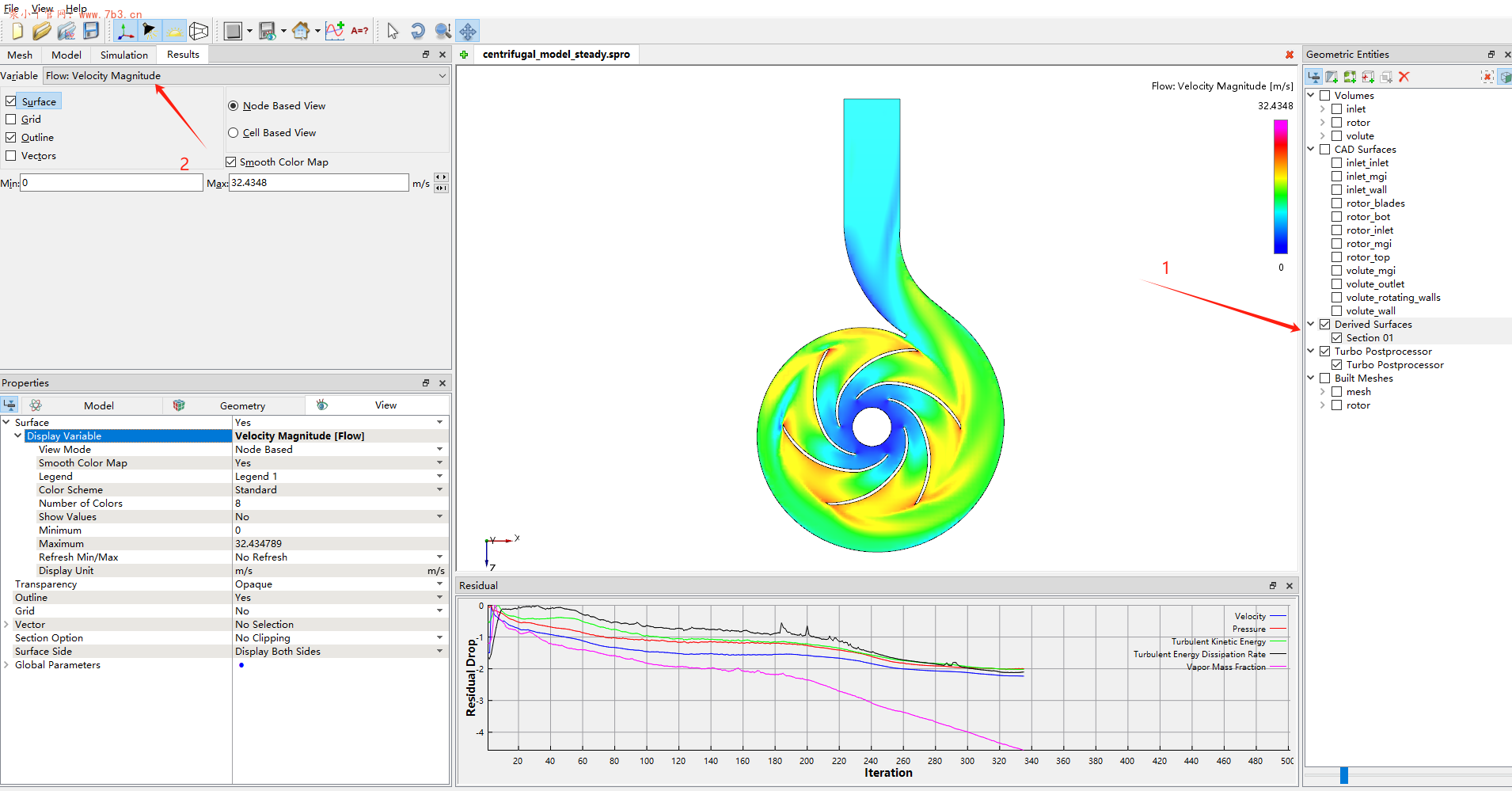

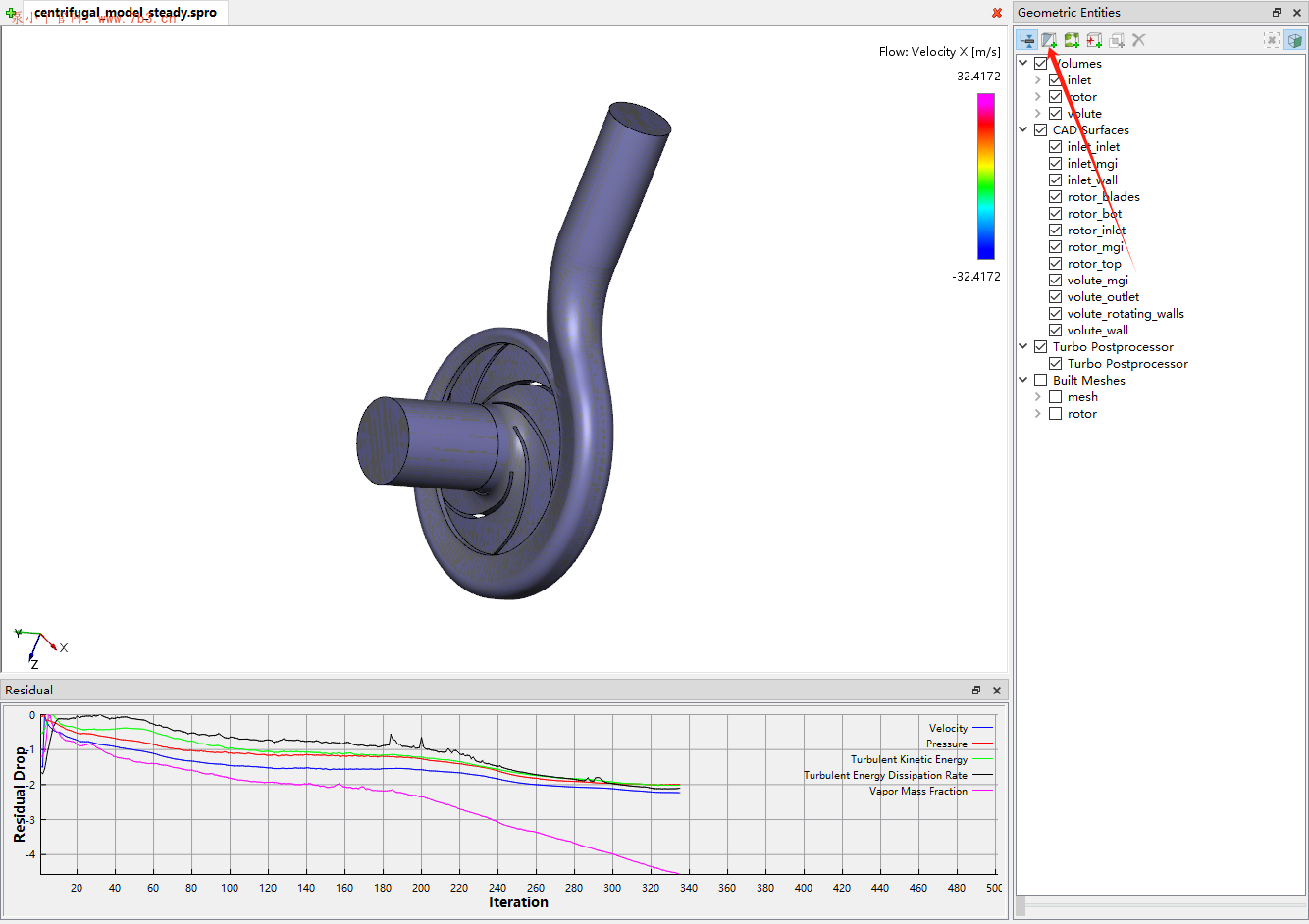

点击最右侧窗口的Creat a Cross-Section按钮，可以看到软件自动生成了一个“Section 01”切面，默认是YZ切面也即X=0的切面，这个位置我们可能不常看，所以需要修改切面的位置。

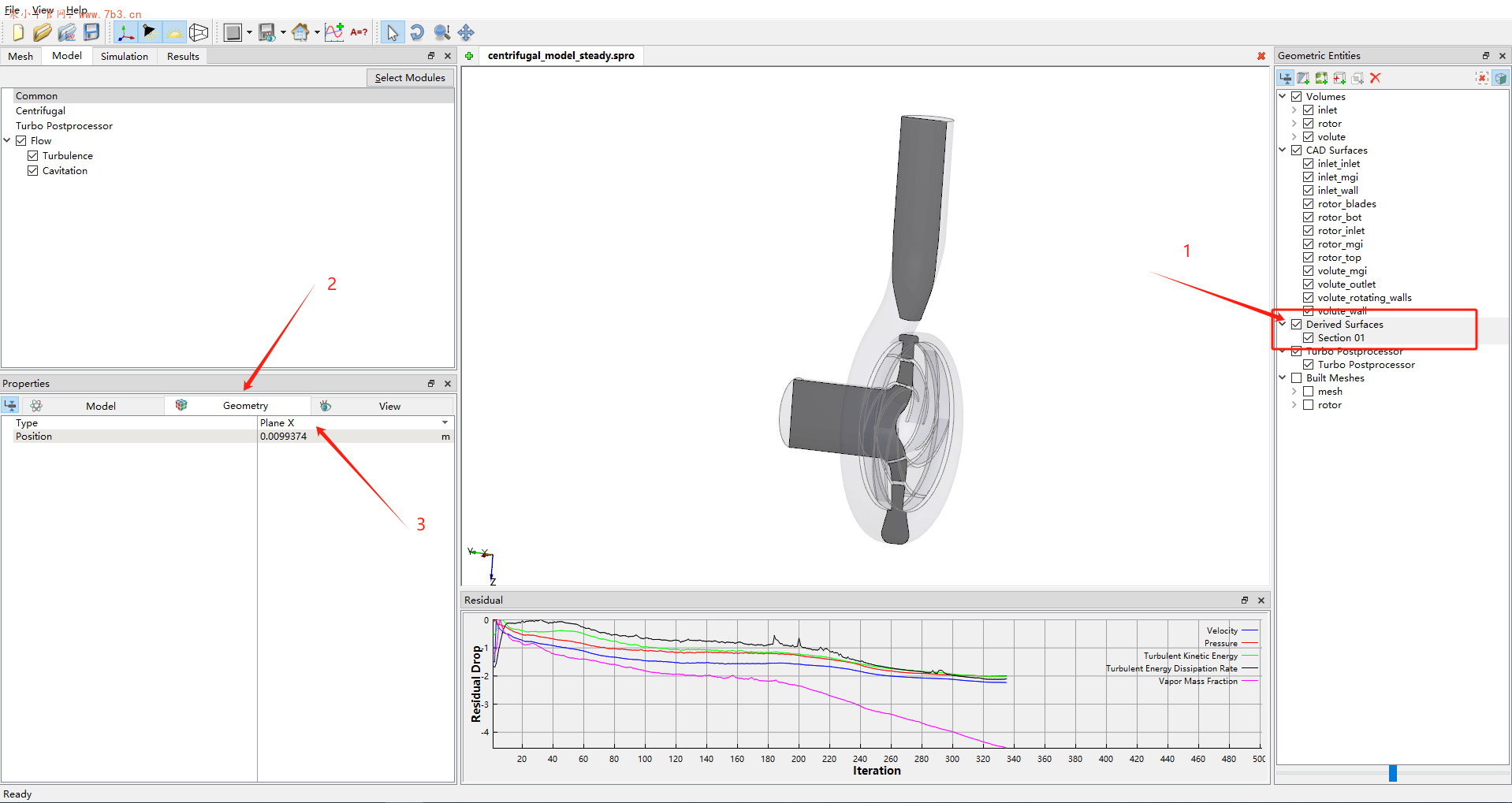

点击“Section 01”切面，然后在左侧Geometry栏修改切面所在的平面，修改到Plane Y

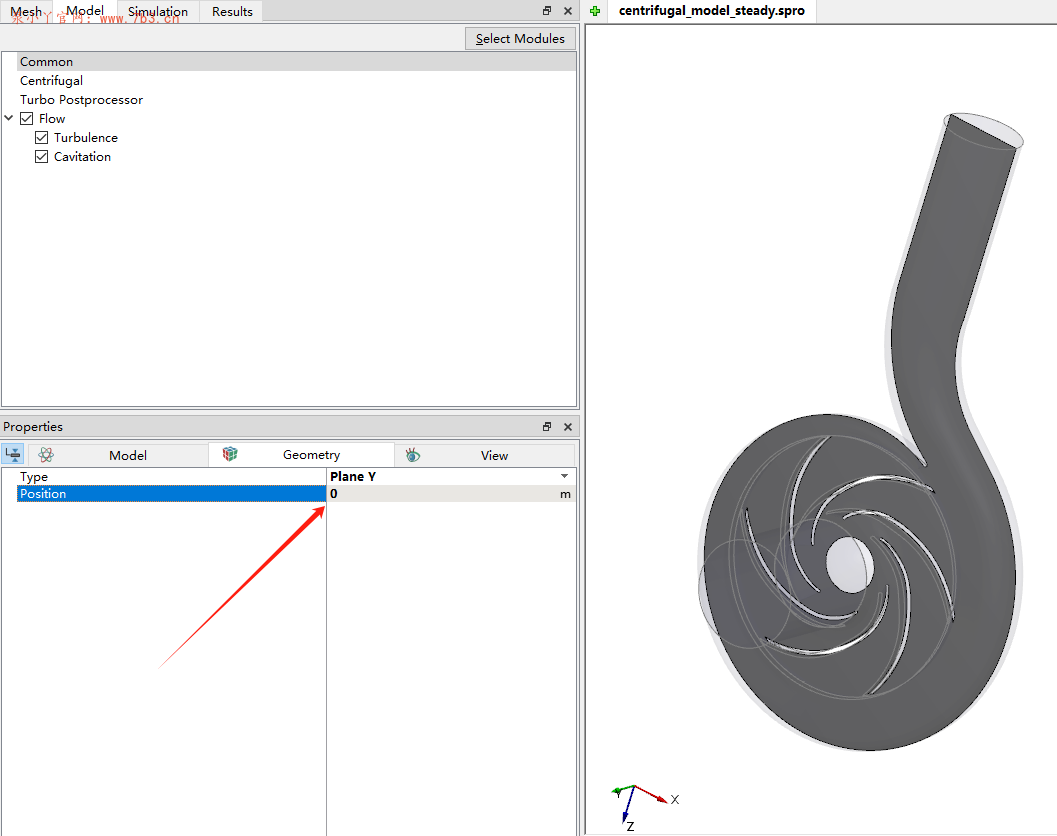

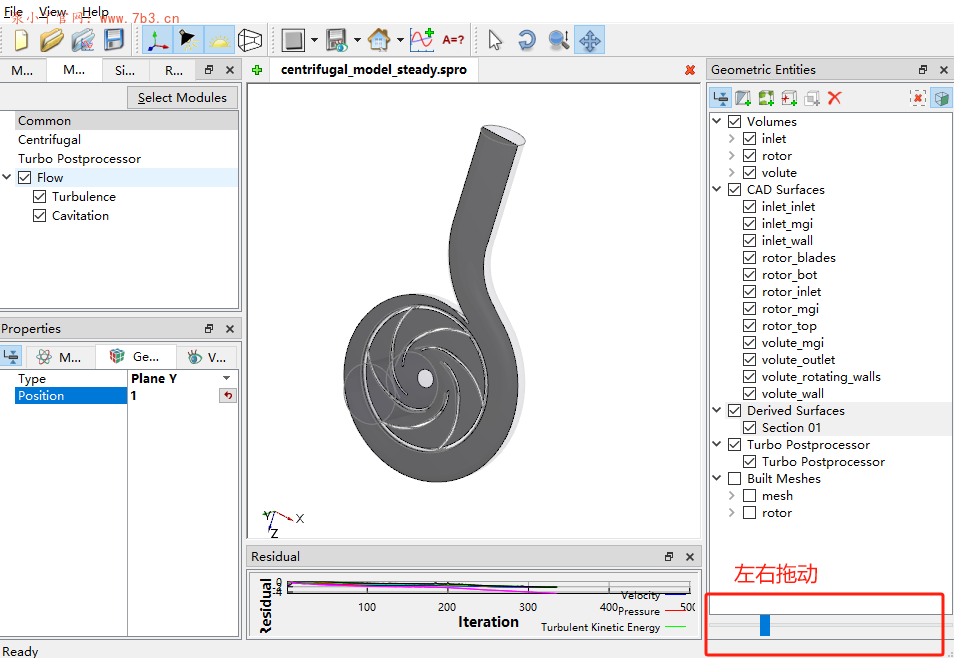

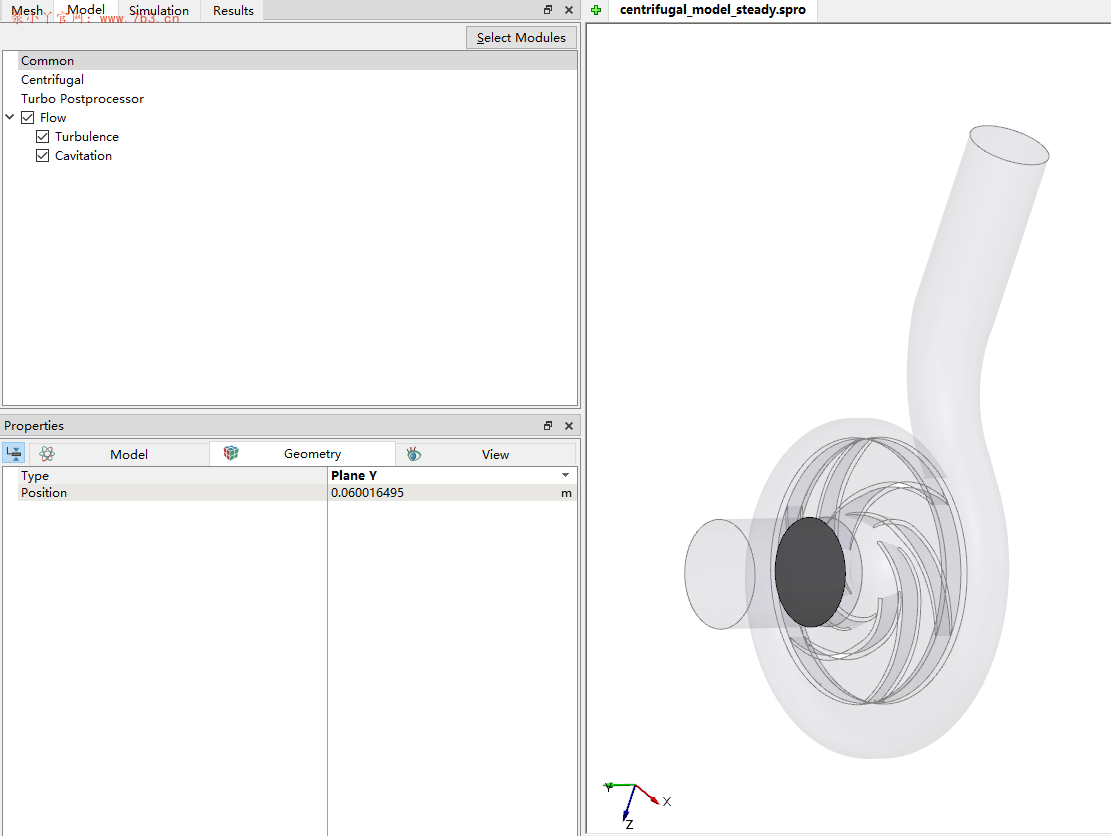

你会发现还是不在我们想要的Y=0的位置，所以有2种方法来调节，要么在左侧Position中输入Y的精确值0，要么在右侧窗口最下方有个拖动按钮，可以通过鼠标拖动来可视化移动切面到Y=任意数值的切面，这个很好！

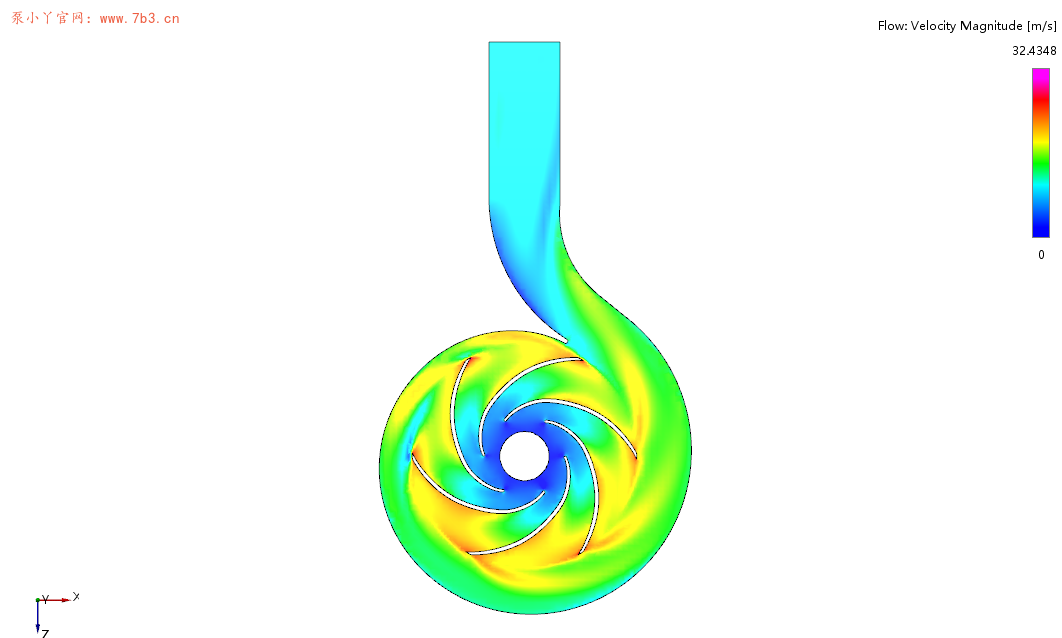

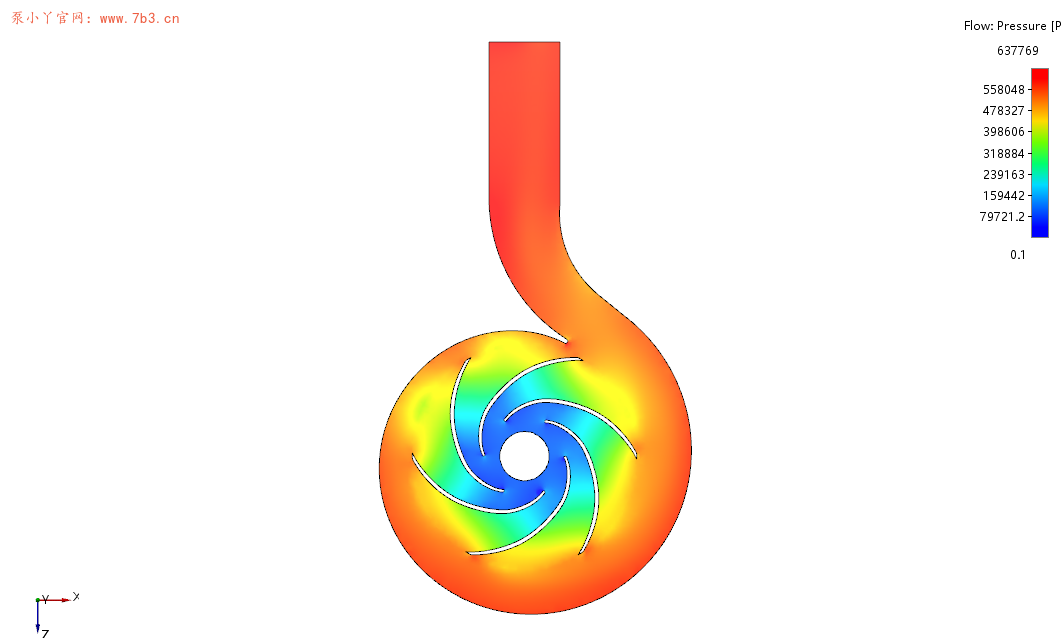

然后我们来看切面的云图，Over！
