在传统的蜗壳水力设计中，我们首先需要根据速度系数法得到第八断面面积（在一些设计中近似等于喉部面积），在CFturbo中设计蜗壳时，同样也可以利用控制面积的方法来设计。
下面我们来看看CFturbo中蜗壳设计的主要步骤：

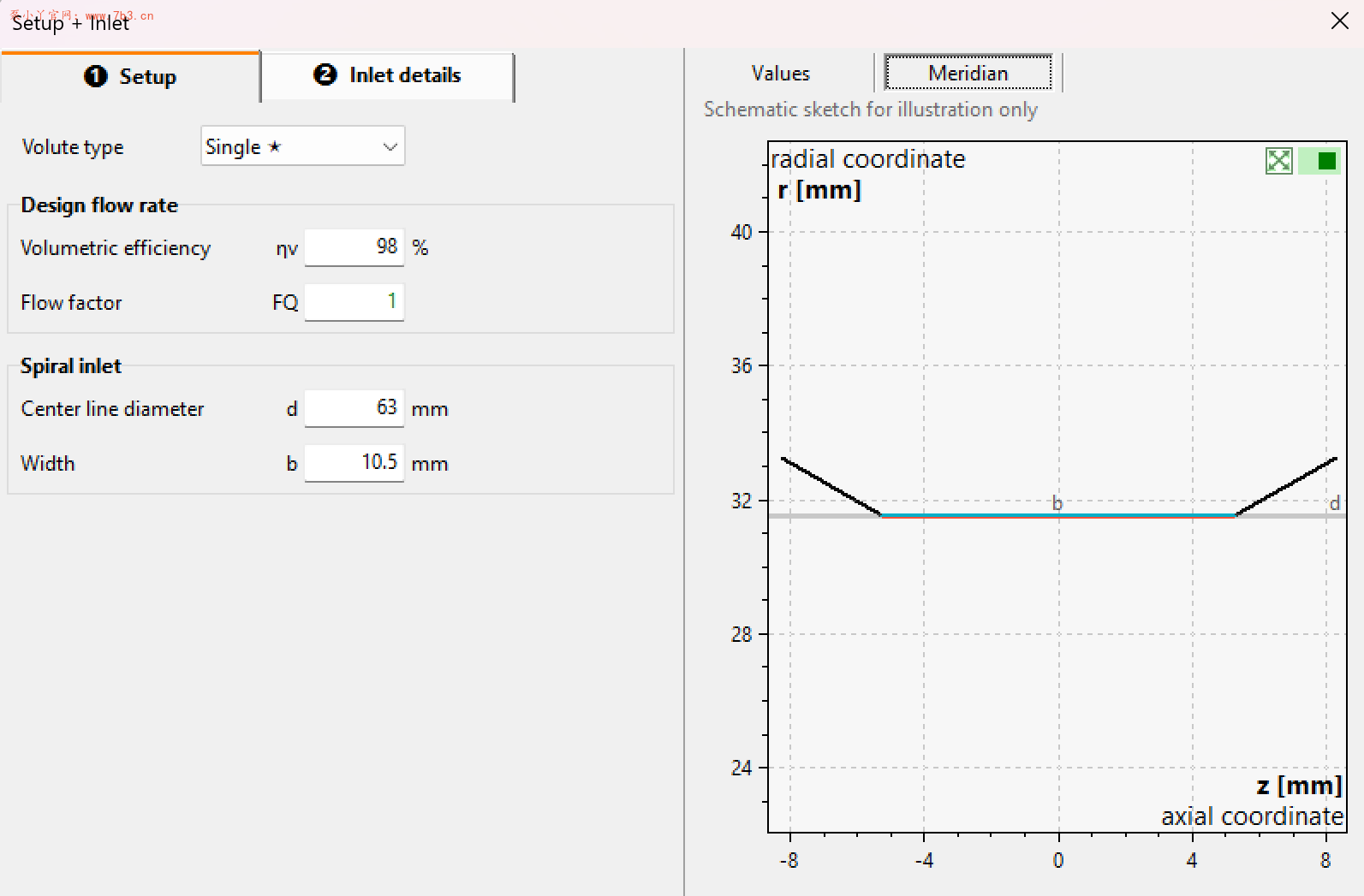

1、选择蜗壳类型并指定基圆直径和蜗壳宽度

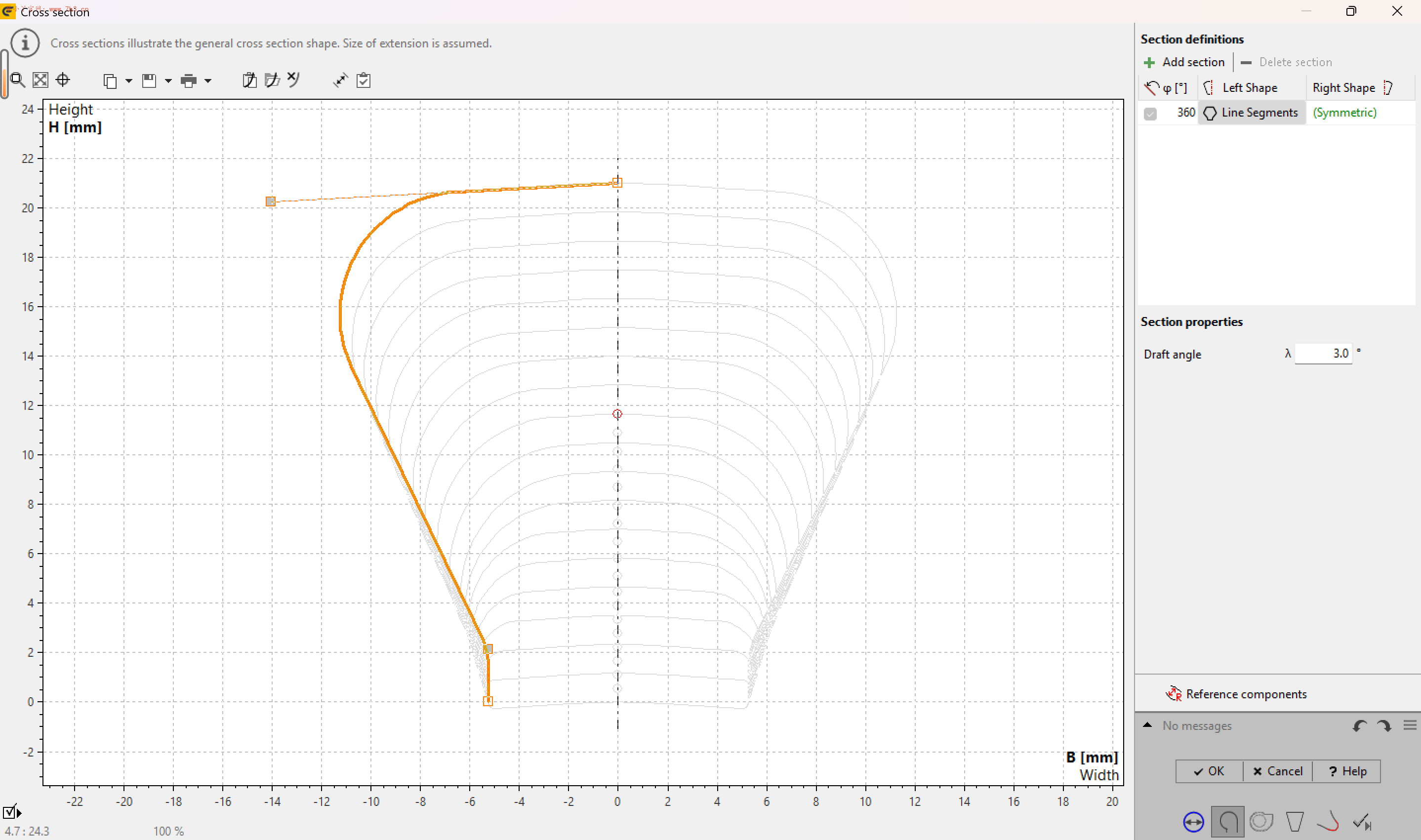

2、选择断面形状
3、蜗壳面积设计

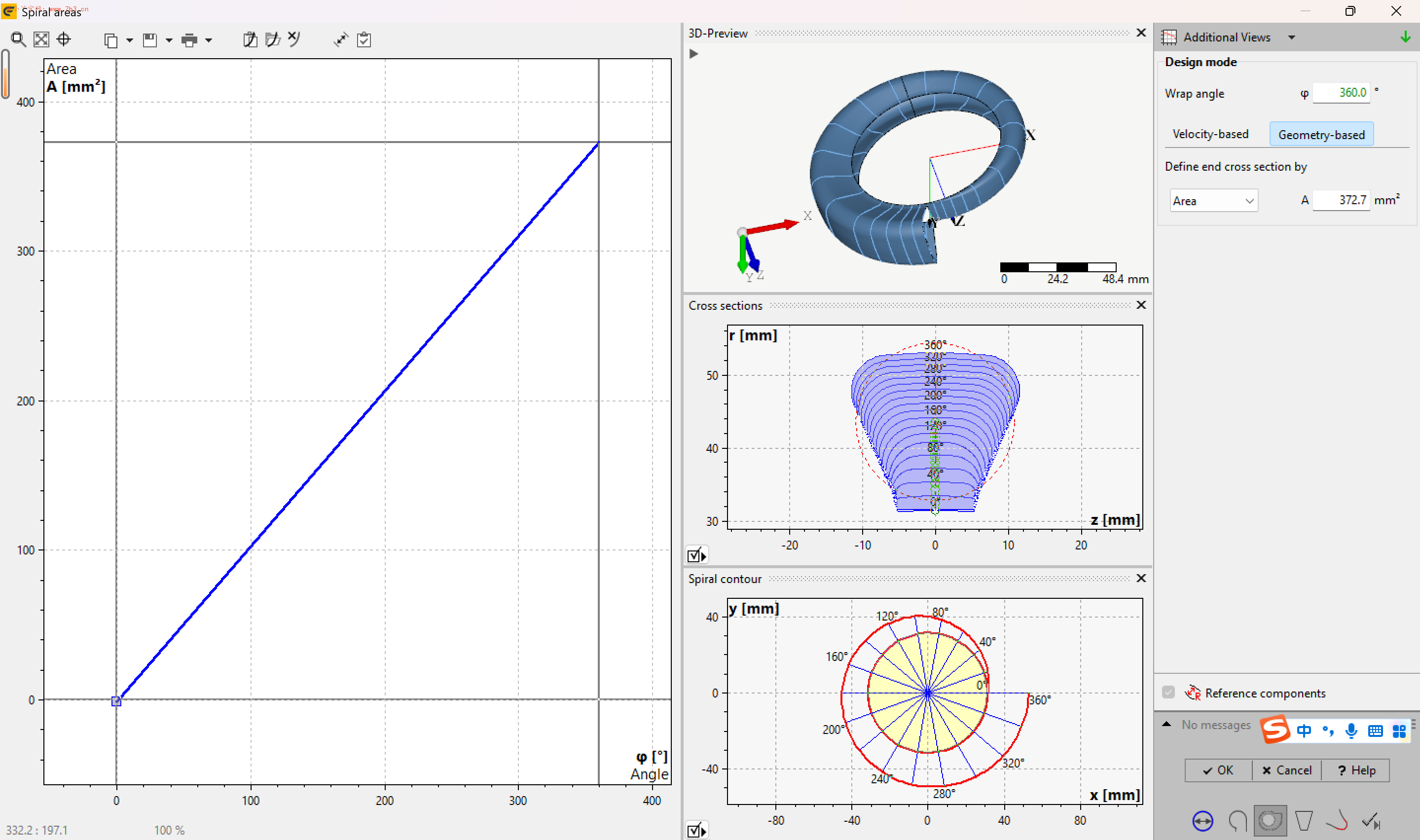

从下图可以看到蜗壳设计有2种方法：速度法和几何控制法。

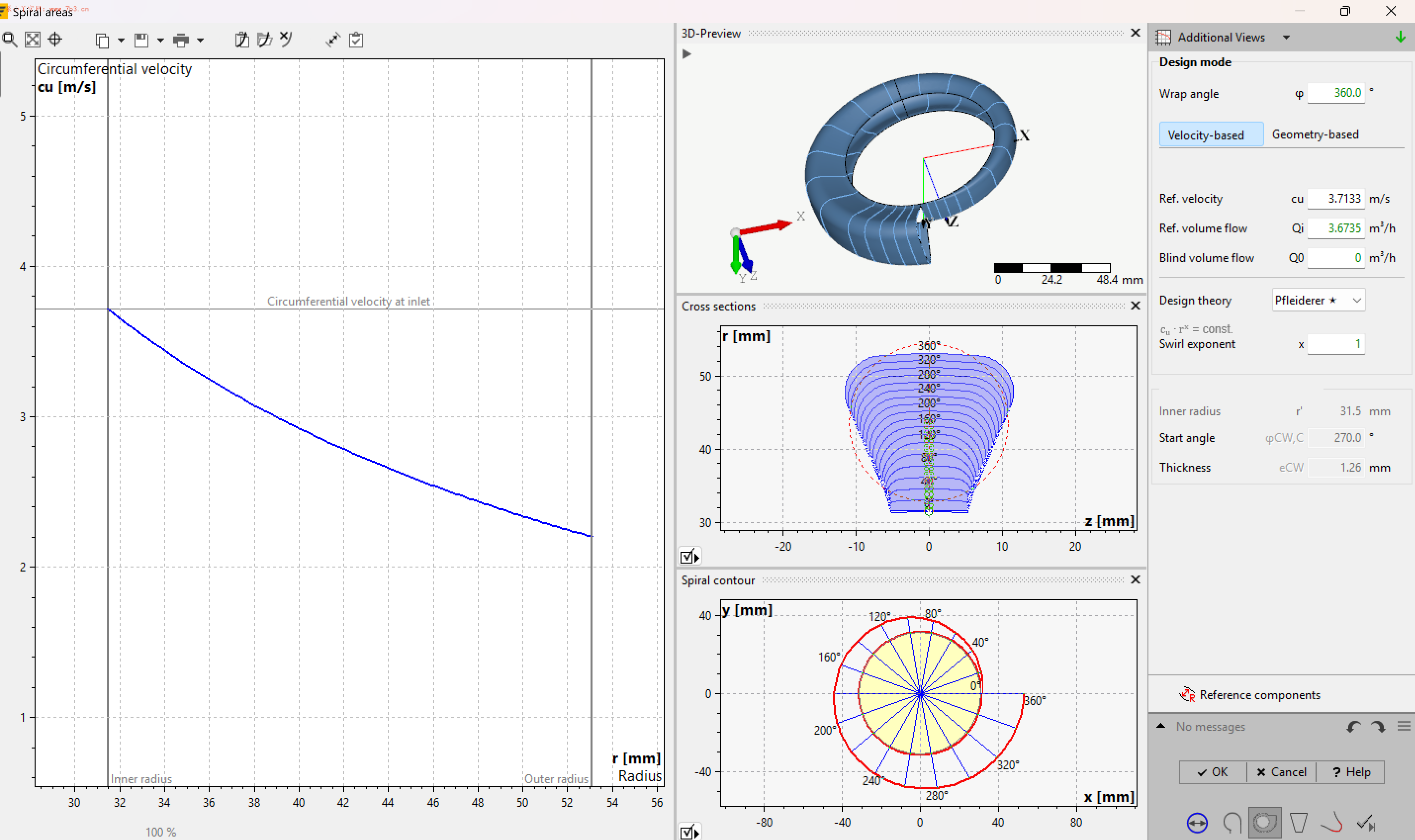

速度法相当于利用经验公式，根据叶轮出口圆周分量的速度以及根据每个断面所流过的流量来设计；几何法则是直接给定断面面积或者断面高度。

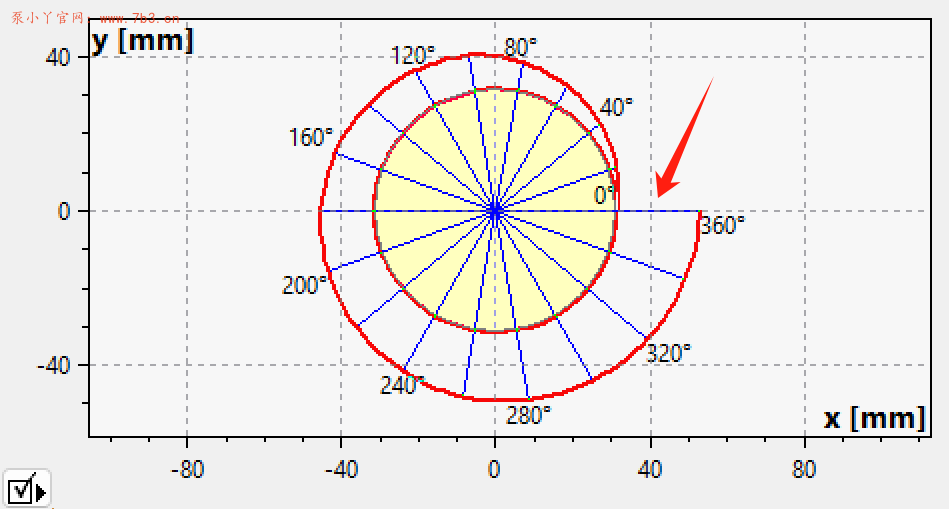

这里需要格外注意，我们利用几何法设计蜗壳时输入的Area面积值并不是蜗壳喉部面积的真实值，而是第八断面的面积！！！所以在做蜗壳参数化时也不能直接把该值作为蜗壳喉部面积来控制，根据设计经验喉部面积约等于该面积的0.7~0.9倍。

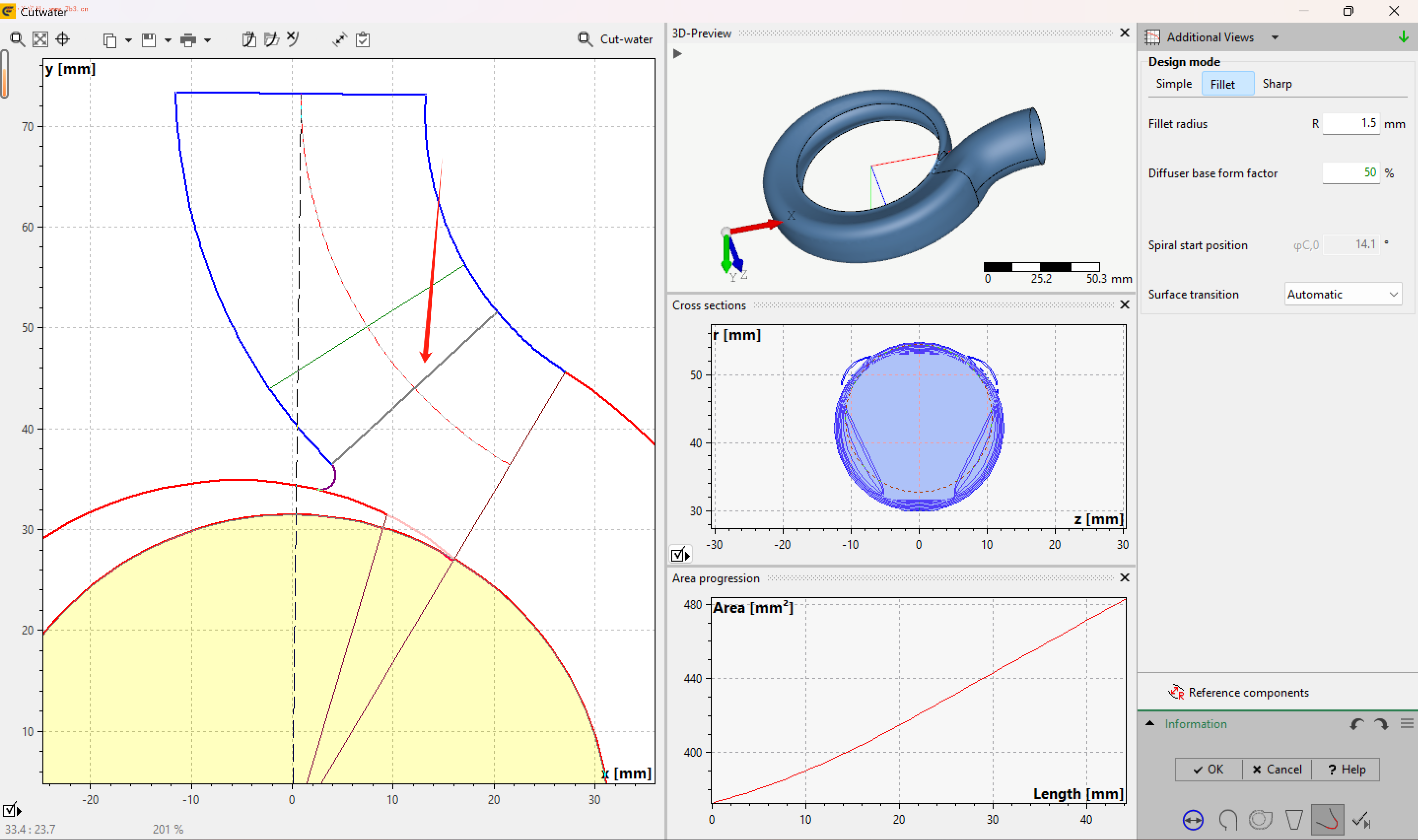

真实的喉部是在做蜗壳隔舌的时候才会定义的位置和大小，如下图所示：
Over！
