Fluent二维滑移网格模拟小车隧道运动模拟案例

释放双眼,带上耳机,听听看~!

本案例来自会员投稿,作者:此去经年

本案例是利用Fluent中的滑移网格来模拟这个小车在隧道中的运动情况,采用二维网格,装配网格。下面是详细的教程。

一、网格划分

网格划分采用icem装配完成,很简单,此处不再赘述,完成网格如下:

二、Fluent模拟

  • 将网格以2D的模式导入Fluent中并完成网格质量检查和单位转换,设置求解类型为瞬态(Transient)
  • 定义湍流模型,选择两方程模型,rng,其余默认

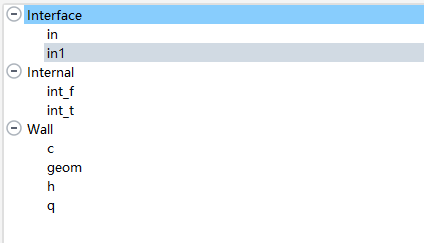

  • 将in1,in设为interface

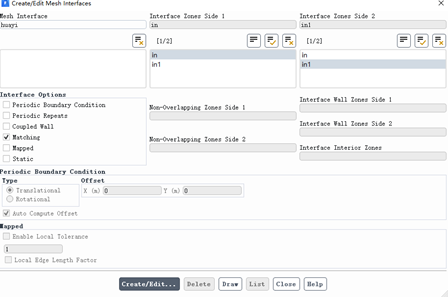

  • 将interface面配对,如图在mesh interface中

  • 将q,h设置为压力入口,压力出口

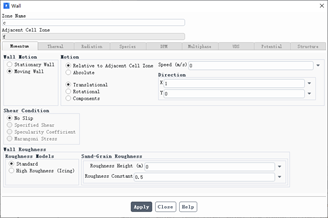

  • 设置边界条件c

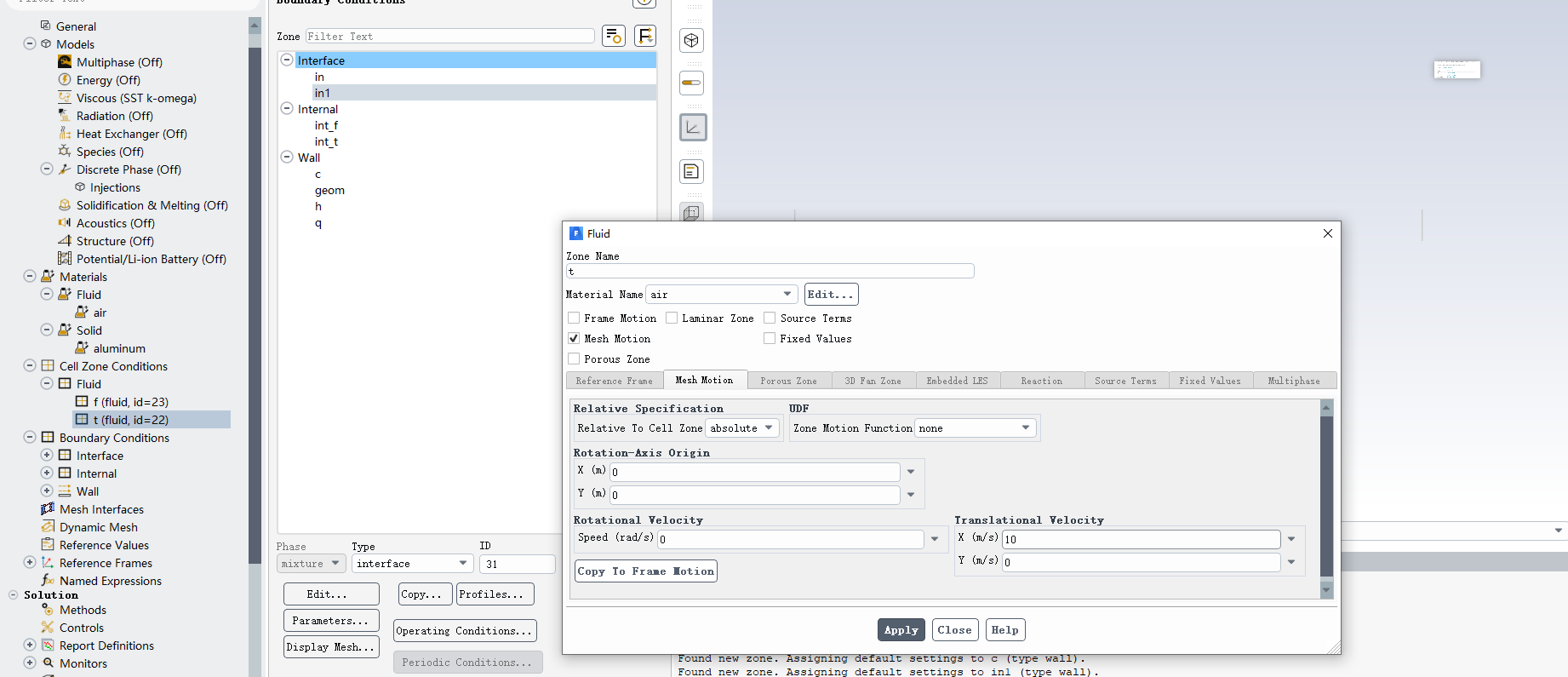

  • 设置区域t移动速度(mesh motion滑移网格)

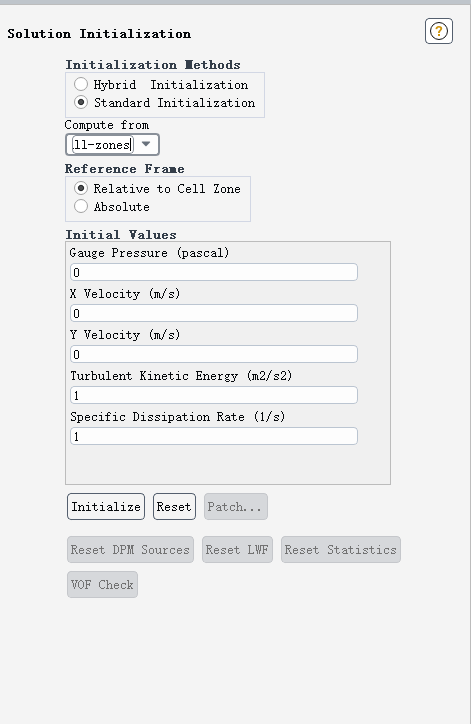

  • 初始化计算

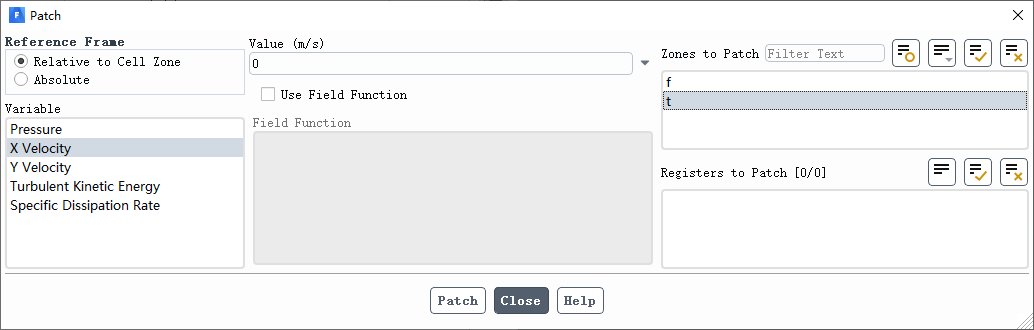

  • 并将t区域初始速度设置为0(patch)

  • 设置求解步数并开始计算
  • 结果显示
  • 动态图

animation-1

点击即可预览!
