ANSYS Workbench关联Cfturbo教程

释放双眼,带上耳机,听听看~!

Cfturbo是一款专门用于设计旋转机械诸如泵、风机、压缩机等的软件,目前已更新至2020R2版本,功能非常强大同时操作非常便利,轻松设计需要的机械。这样的软件如果能和Ansys联合使用,那将更加便利。事实上确实如此,Ansys Workbench完全兼容Cfturbo作为其子模块,这样在Cfturbo中完成的设计可以依托ansys强大的mesh网格划分及Fluent计算软件,一步到位。

一、插件下载

关联Workbench需要下载一个格式为wbex的插件,通过其来完成调用。

名称:Cfturbo.wbex

大小:800Kb

放置位置:任意目录

下载链接官方下载地址

泵小丫云盘下载地址点我下载

二、安装教程

  • 将下载的文件放到任意目录下,不过自己要能找到

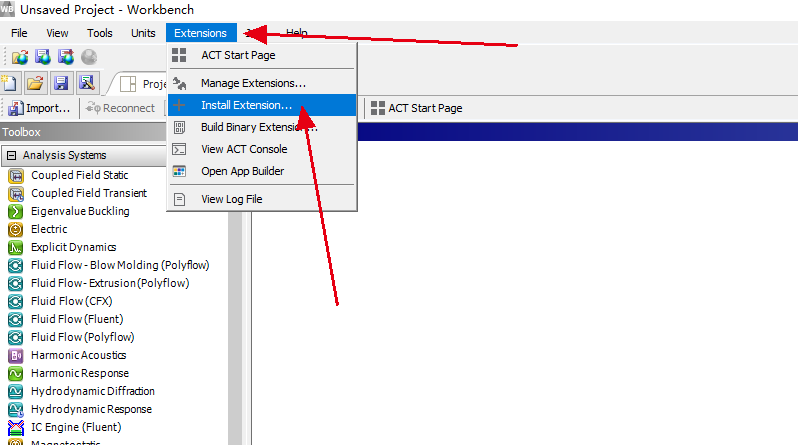

  • 打开workbench,点击左上角菜单栏的Extensions选项,点击Install extension

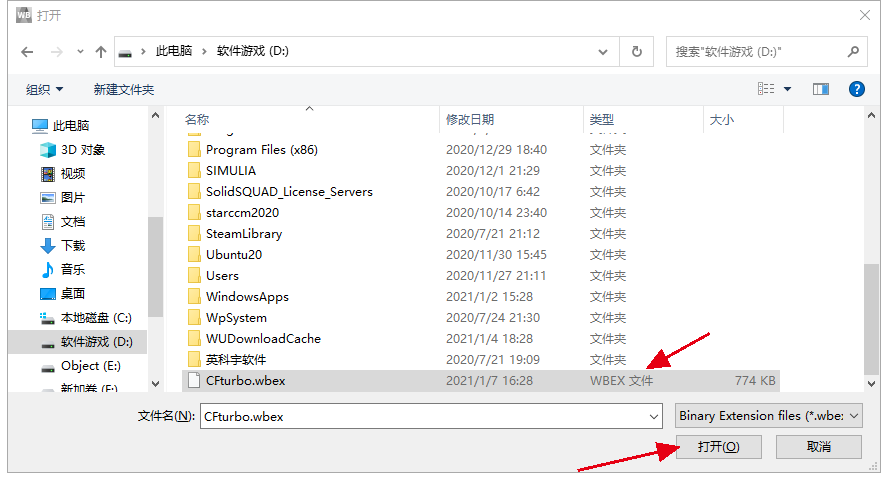

  • 找到你下载的Cfturbo.wbex文件位置并打开

  • 会弹出安装完成的提示,关闭

  • 点击Workbench界面的ACT Start Page选项

  • 在弹出的页面中双击Manage Extensions

  • 此时可以看到插件中已经包含了Cfturbo模块,双击Cfturbo模块即可,然后可以回到Workbench Project页面了

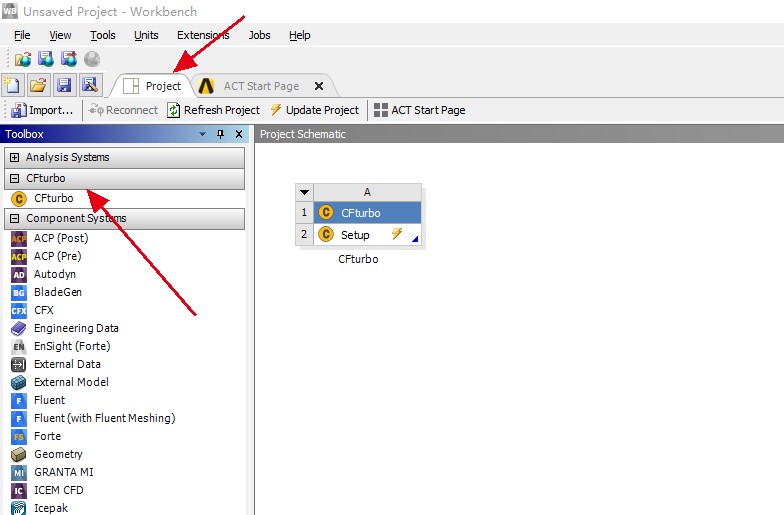

  • 然后可以看到多了一个Cfturbo的分类和模块,安装完成!

三、使用教程

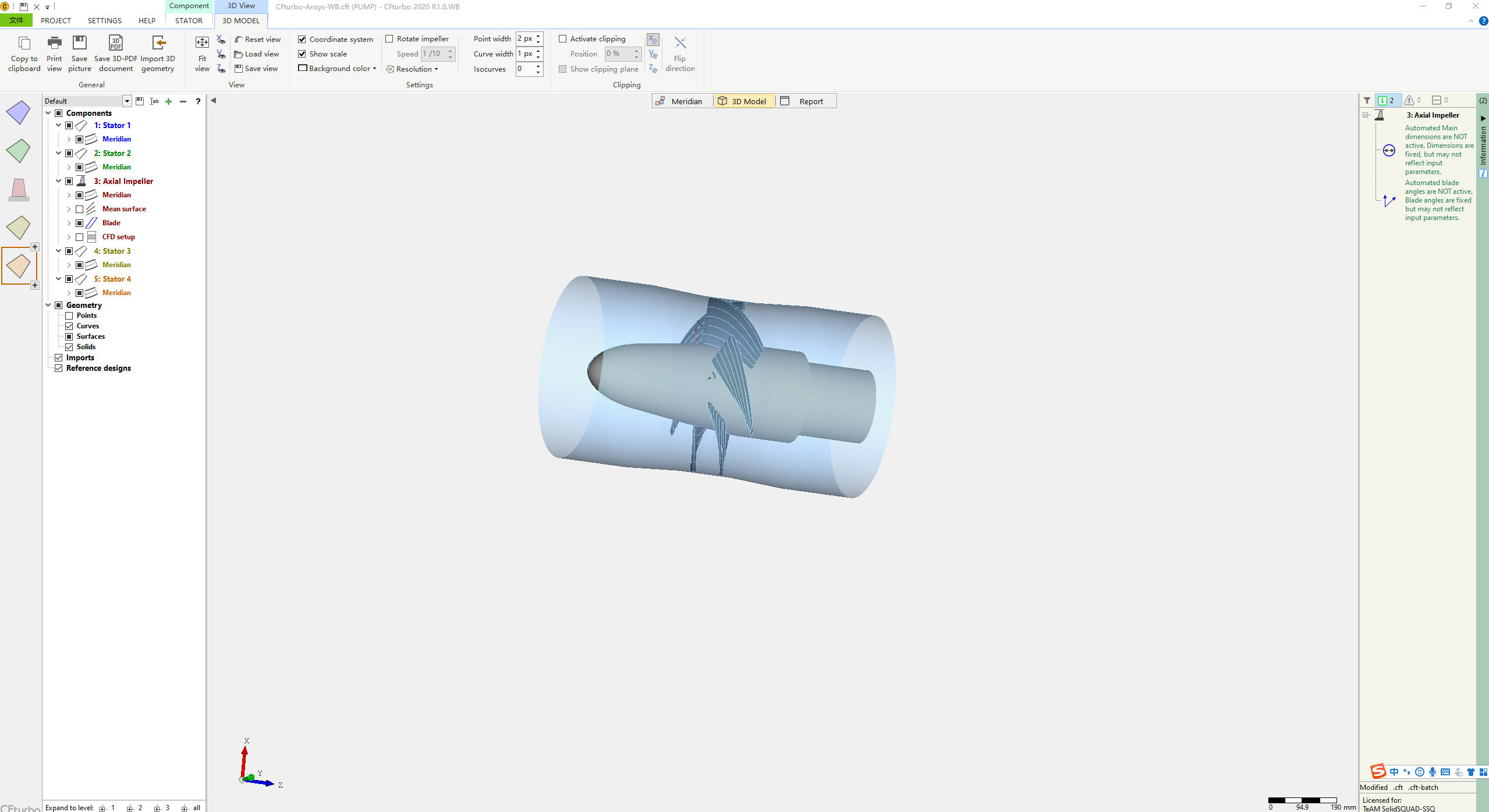

将Cfturbo模块拖入右侧工作台后,右键或者双击打开Setup选项,如果关联成功,会自动唤起Cfturbo软件,我们可以打开一个Cfturbo自带的演示案例,如下图所示

然后点击Project-Ansys Workbench按钮

全部勾选

切换选项卡,输出为Spaceclaim,全选所有模块,然后点击中间向左的箭头,关闭Cfrurbo即可

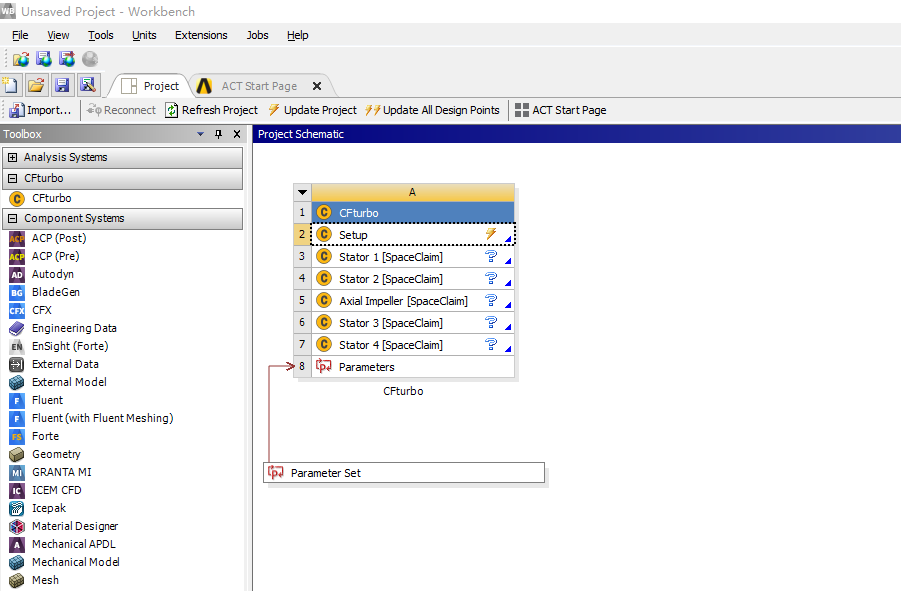

然后数据会自动导入workbench中,点击Update Project更新项目就可以了

如果需要进行下一步操作,可以将几何首先交给mesh划分网格,然后在Fluent或者CFX中完成装配并计算求解,流程图如下:


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版

给TA买糖
共{{data.count}}人
人已赞赏
仿真计算

离心泵结构化网格划分视频教程系列1

2021-1-5 21:51:58

仿真计算

离心泵蜗壳非结构化网格划分视频教程

2021-1-8 21:22:51

21 条回复 A文章作者 M管理员
  1. 伯仲

    楼主,可以介绍下icem与CFturbo的关联吗?我试了好久,都没有成功。

    • 泵小丫

      好的,我来试试

  2. NoPizza

    棒?

  3. 555

    不知道各位有没有遇到这个问题,我下载了这个插件以后,和workbench关联后ansys开始报错,显示Cygwin1.dll文件丢失,已经重装过几次系统了,都是之前好好的,扩展完就出问题了,我用的是ANSYS2020r2版本,不知道有没有解决方法

    • 泵小丫

      我也在2020R2版本中关联过,不存在问题,至于你这种情况的解决方案,无

  4. 跟着您的步骤一步一步走的,可是在workbench的左侧不显示CFturbo,您知道怎么解决吗?

  5. 把ansys换一个版本,我把ansys18.2换成19的就可以了
