轴流泵导叶结构化网格划分教程

释放双眼,带上耳机,听听看~!

视频内容包含:

  • 轴流泵模型建模
  • 轴流泵水体
  • 轴流泵导叶水体单流道抽取
  • ICEM轴流泵导叶结构化网格划分

从今天起更新关于轴流泵结构化网格划分的教程,还是采用ICEM这款软件,因为我用的相对比较熟一点了,其他的还没学到。针对旋转机械应该在workbench中有一个专门的模块叫做turbogrid可以划分结构化网格,我还不会,慢慢学,先把icem用熟了再说。

关于轴流泵,之前有录制从建模到非结构化网格划分、Fluent仿真计算、后处理这些步骤,现在想对这个泵型进行一个从结构化网格划分开始,再到用3种求解器(Fluent和CFX、Pumplinx)进行模拟,最后引入流固耦合的概念,做一下静力学仿真和模态仿真这样一个完整的过程,从这个过程中可以总结和巩固之前的内容。

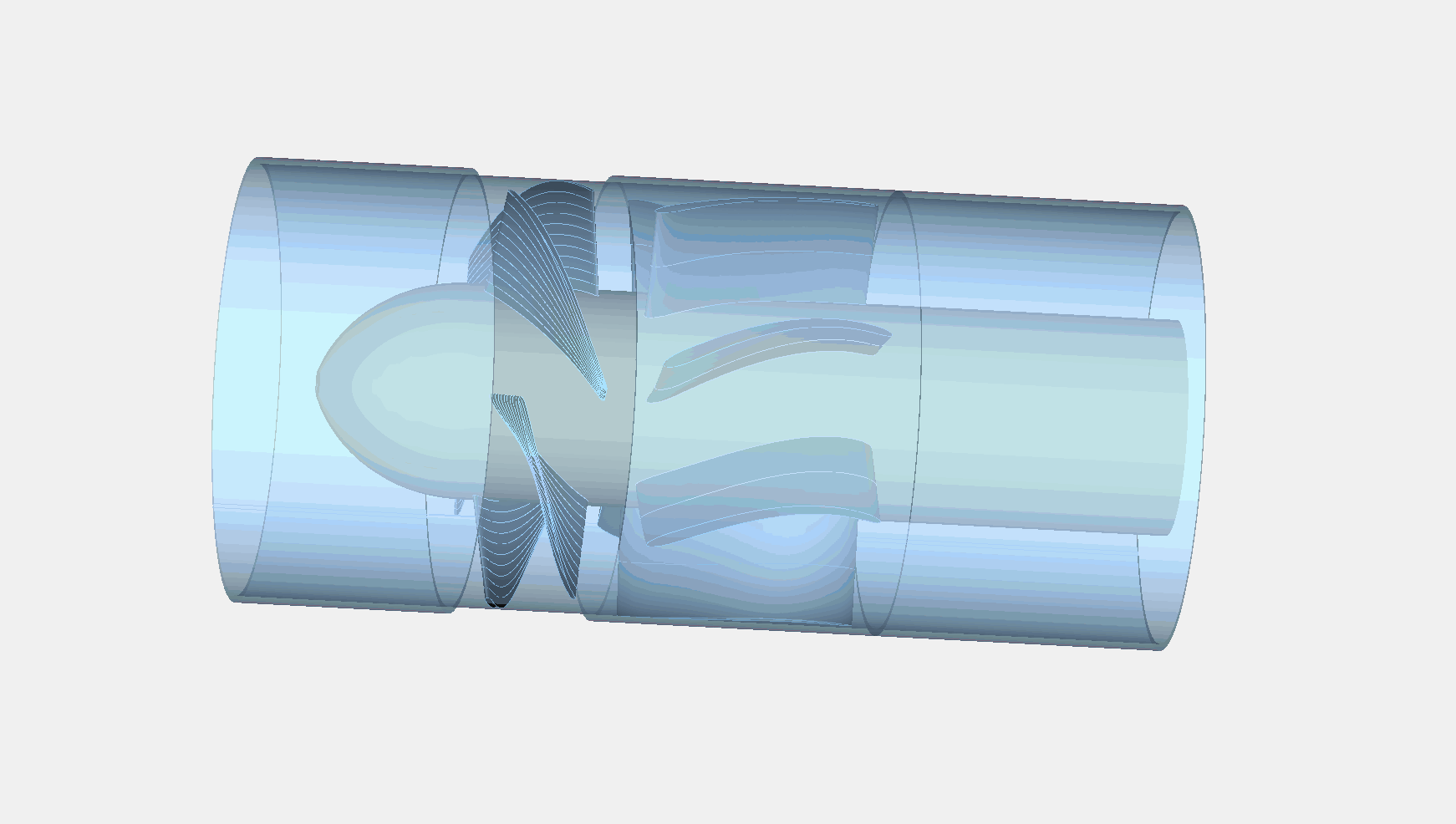

今天要讲的是轴流泵导叶的结构化网格划分,关于轴流泵为什么会需要导叶或者导叶存在的额意义,可以阅读关老师的《现代泵理论与设计》,为了消除液体的环量,转换速度能为压力能,所以才有了导叶;关于导叶的方向,从泵的进口看到的是导叶的背面(也即凸面)!从下图中可以清晰看到!然后是轴流泵的旋向,可以认为叶片的旋转是在吃水,可以判断旋转方向为从进口看逆时针方向旋转;如果单看导叶的形状,也可以判定叶轮的旋转方向,因为导叶的进口比较扭曲,出口比较平滑,才能实现消除环量的作用。

旋转方向演示

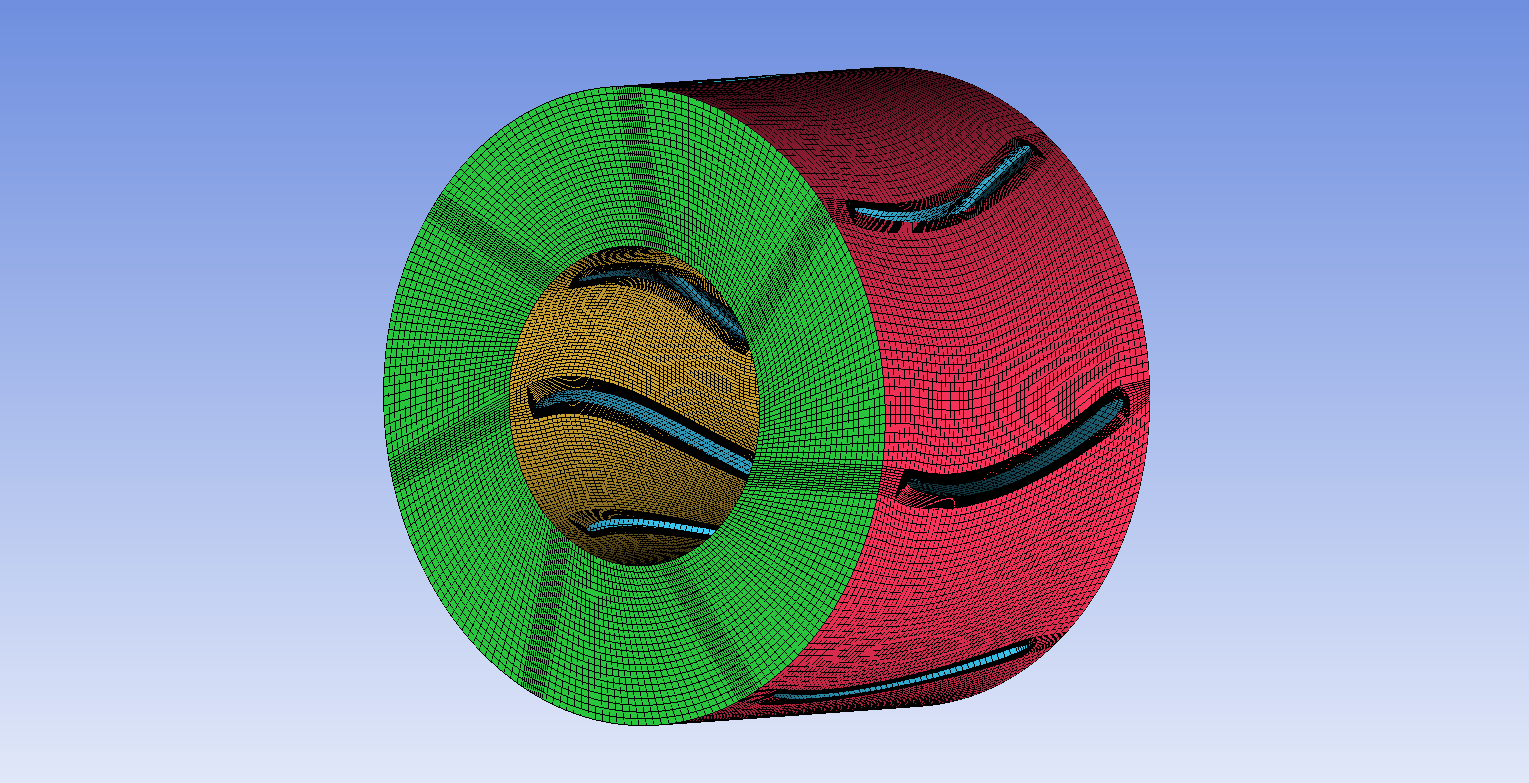

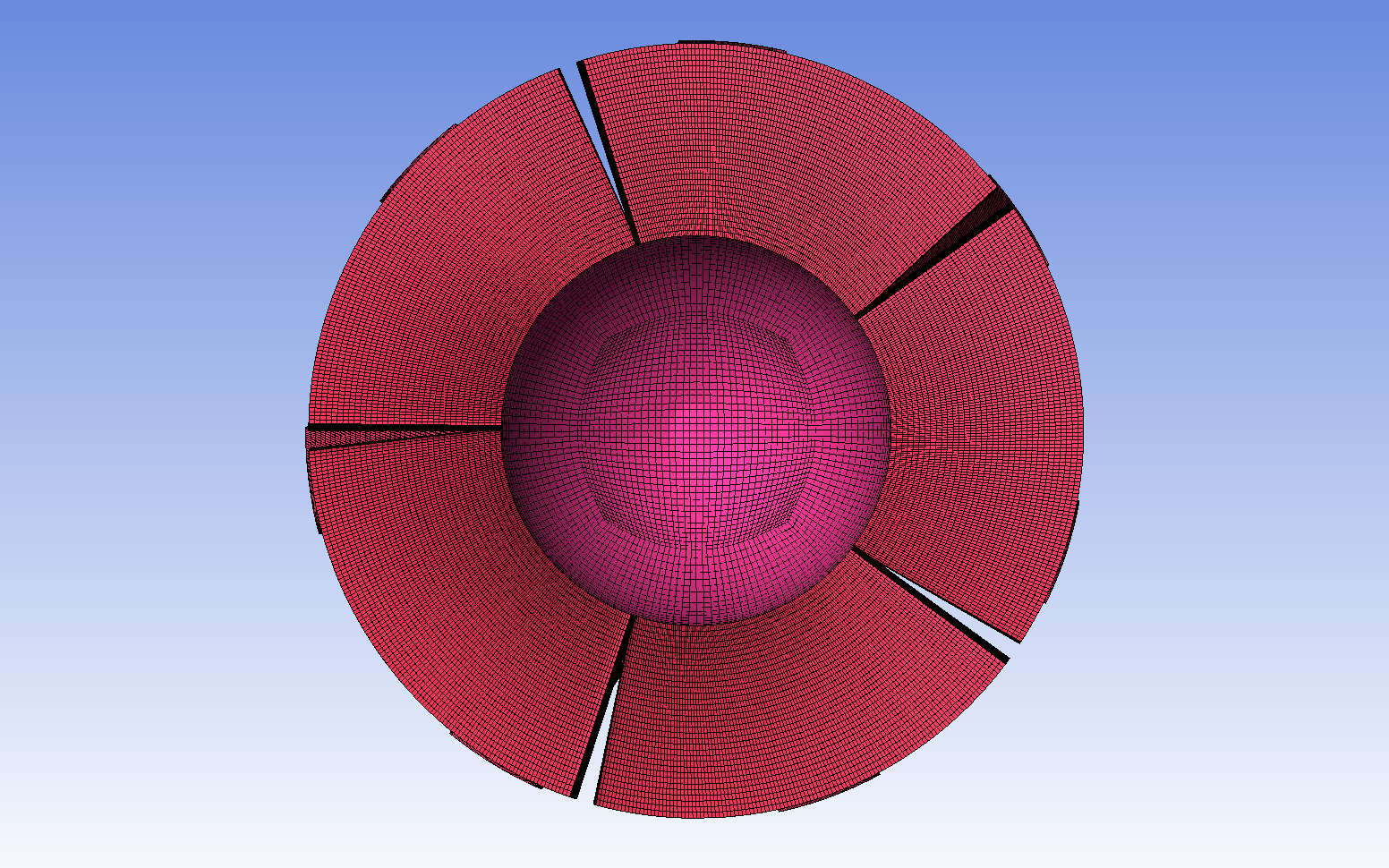

另外轴流泵的叶轮和导叶在网格划分时基本步骤是一致的,主要区别在于叶轮的叶片较为扭曲,网格质量提升较为困难,需要不断调整,导叶相对规则很多。作为旋转机械,每个叶片对应的水体都是完全一致的,所以采用单流道网格划分方法,完成后再旋转复制出全流道的网格,这样不仅好画网格,而且网格对称性非常好。

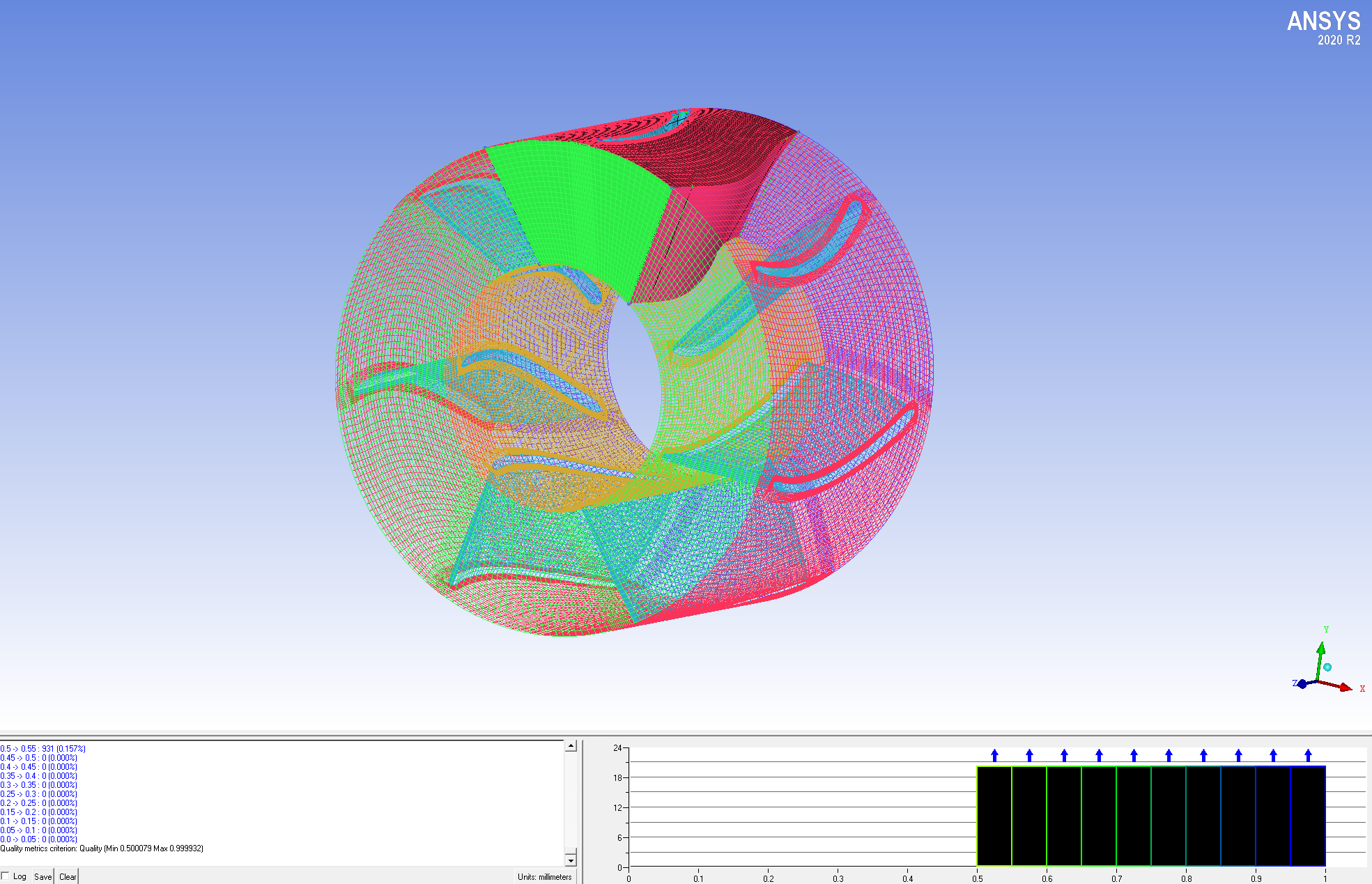

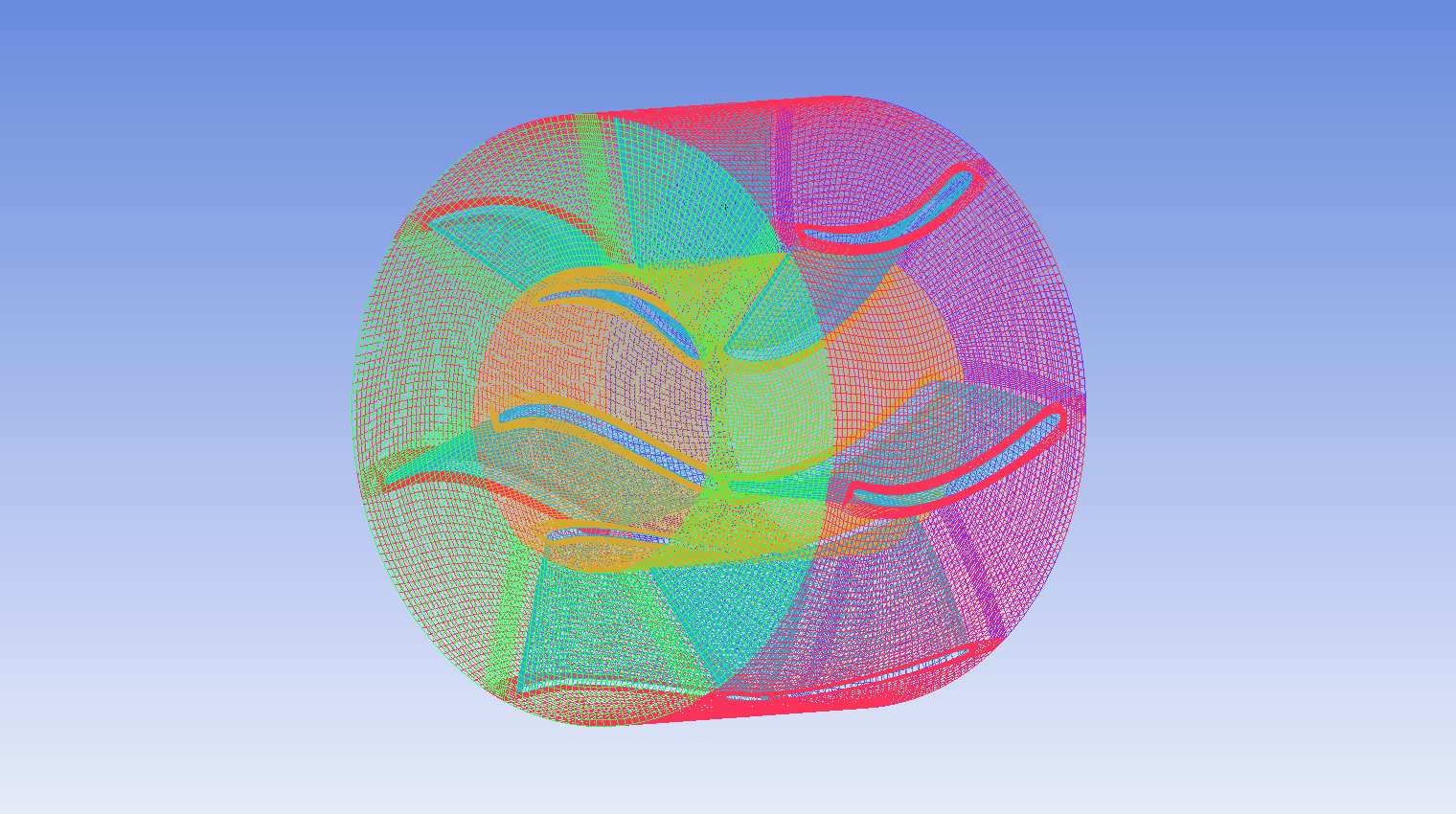

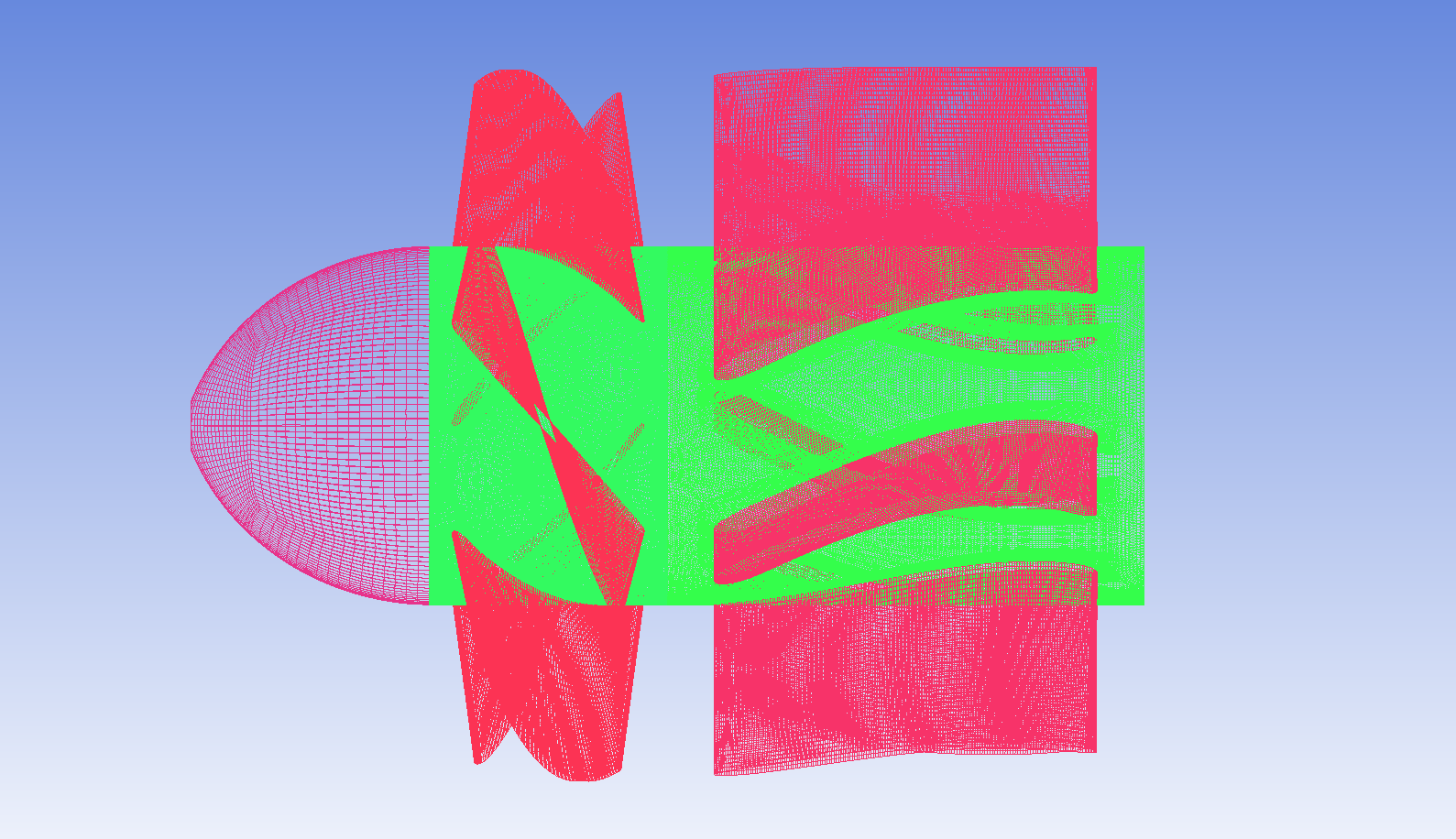

完整的轴流泵叶轮和导叶的网格也可以看看,已经画好了,但是视频还没有录制,只完成了导叶网格的录制!


下面是详细的导叶网格划分视频教程啦!

视频文件有点大,因为显示器今天用的2K的,分辨率比较高,大概3G左右,40分钟的视频,注意流量消耗

如有帮助,感谢打赏!
