离心泵定常和非定常数值模拟系列之ICEM教程1

释放双眼,带上耳机,听听看~!

既然随书素材找到了,模型到手了,就开始录制基础的视频教程了,一如既往先从网格划分开始吧。按照顺序分别进行“离心泵定常、离心泵非定常、多级离心泵、污水泵固液两相流、混流泵模拟、轴流泵模拟、流固耦合”来进行,专题第一篇内容是离心泵进口段的结构化网格划分,正常进口段都是一个圆柱段,非常容易划分网格,如果遇到锥形且包含台阶,就稍微有点意思了,作为初学者,我也需要划分3次以上才能找到最合适的分块思路,ICEM分块这一块确实需要思想。

离心泵定常和非定常数值模拟系列之ICEM教程1:进口段结构化网格划分

一、打开模型

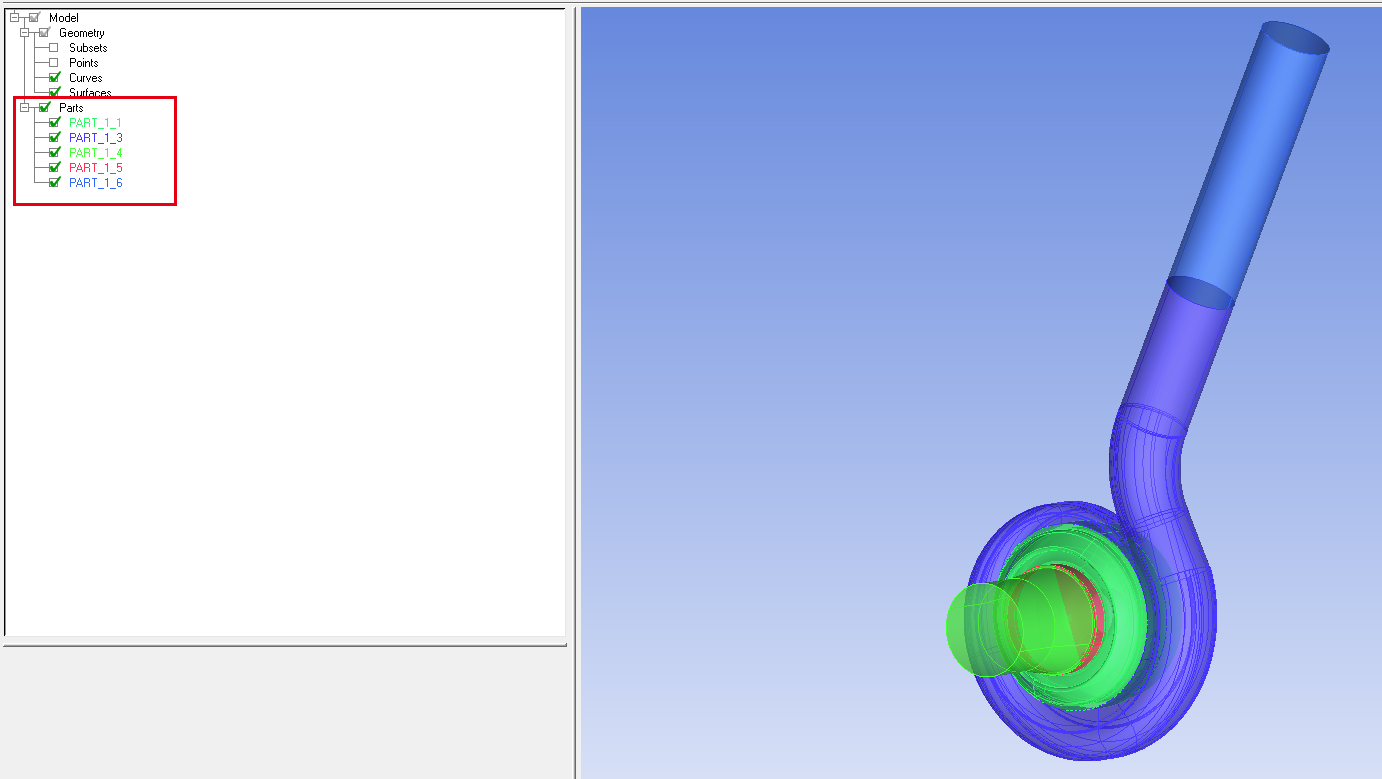

素材中给的源文件是tin格式,也就是ICEM的几何文件格式,所以注定要是用icem去划分网格,作为装配体,依然选择最简单实用的装配画法。装配画法的具体操作是先把几何文件导入icem中,此时在part栏中会出现很多部分,删除不需要的部分,比如我现在要画的这个模型中我导入后一共包含:进口段、叶轮、泵腔、蜗壳、出口段,我们只需保留现在要划分的进口段即可,其他部分全部右键删除,依次类推,需要画哪一部分的网格就保留哪一部分的几何,划分完成后将每个部件的.nus文件汇总到一起,同时导入icem中就可以完成网格的装配工作!

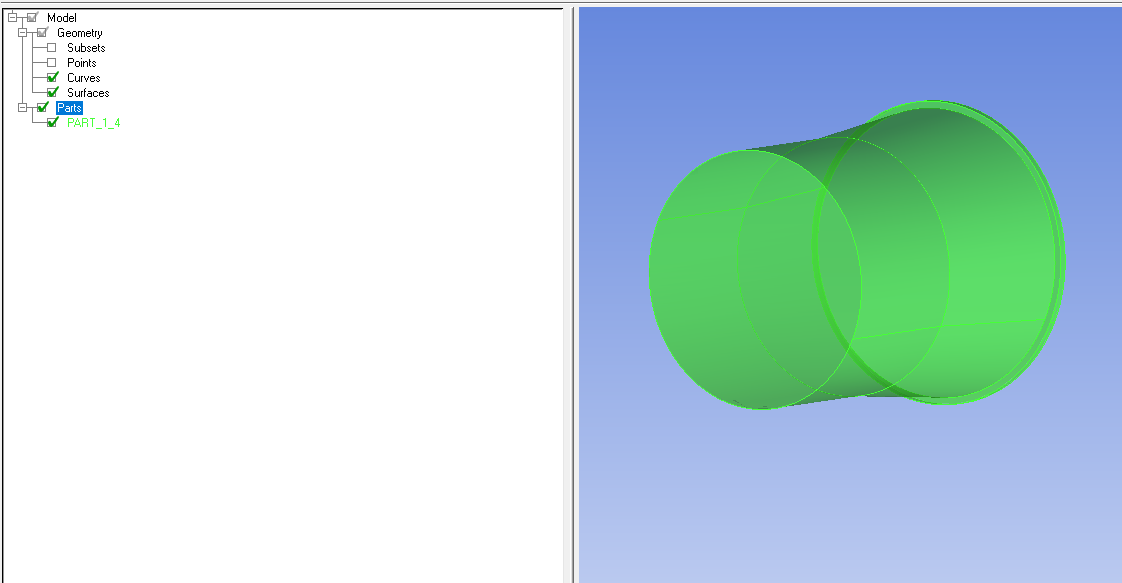

处理完成如下所示:(只保留进口段)

二、创建part(边界)和体(计算域)

进口:INLET

交界面:INTERFACE1_2

壁面:WALL_INEWATER

计算域:FLUID_INWATER

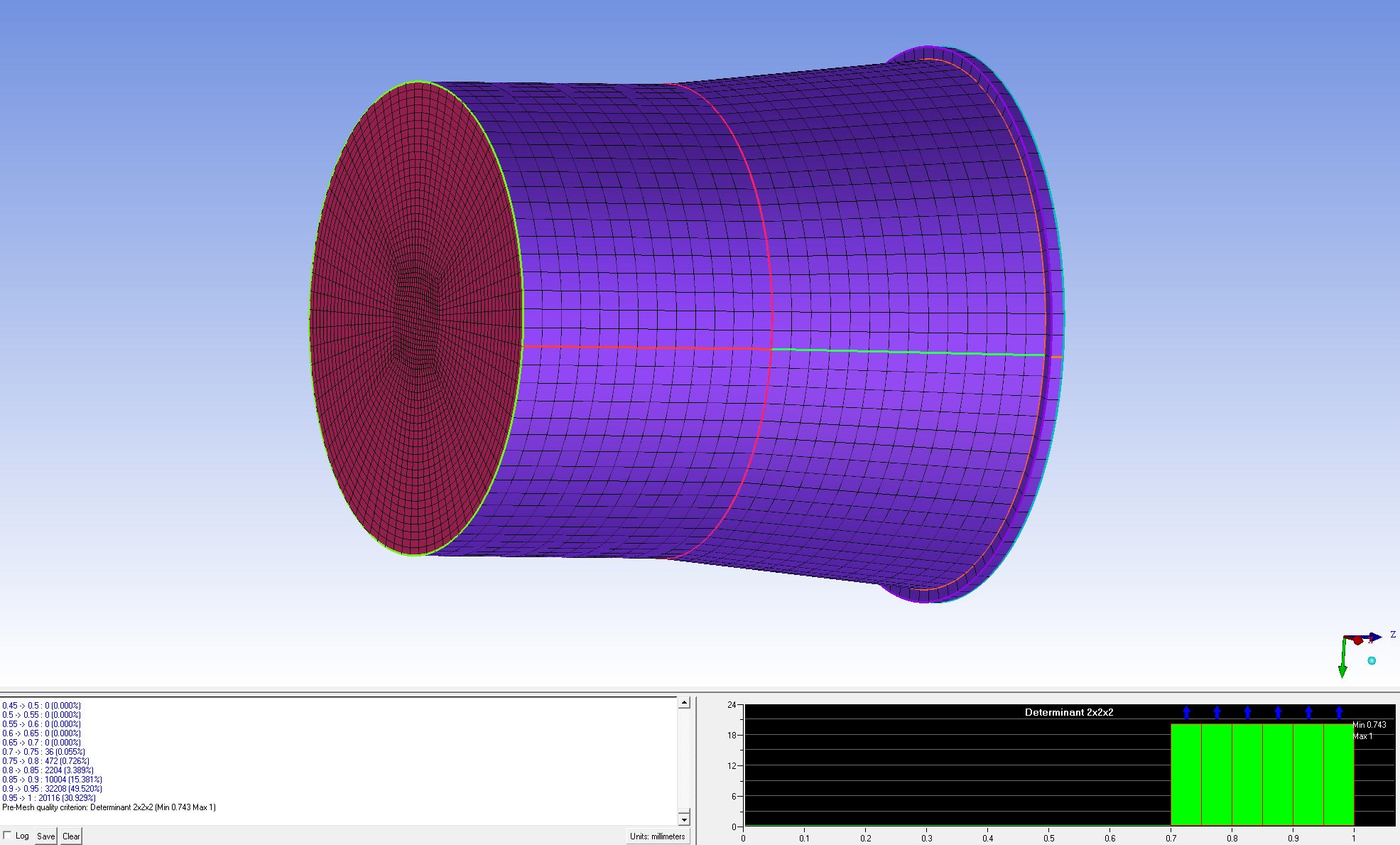

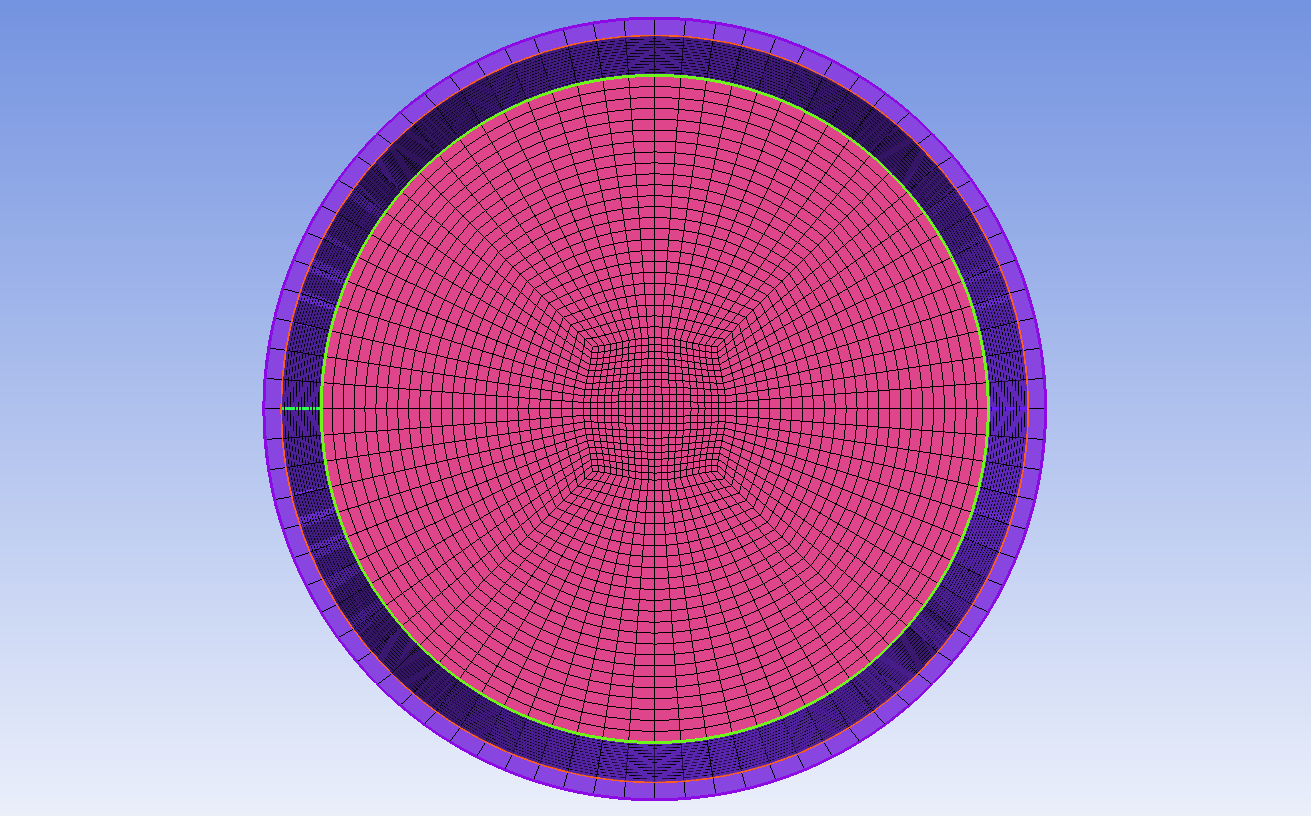

三、结果展示


四、视频教程

本期视频均需完成本站会员认证即可观看,感谢支持!

年度小目标提前完成了,泵小丫邀请你完成认证!


免责声明

泵小丫收集资源均来自网络

仅用于内部交流之用,如有需要请支持正版
