icem离心泵蜗壳结构化网格划分视频教程

  • 视频介绍
  • 视频选集
  • 交流讨论
释放双眼,带上耳机,听听看~!

在下泵小丫,一月初计划完成离心泵的结构化网格划分学习任务及视频录制,今天正好是31号,果然有明确的目标就有完成的可能。

关于离心泵模型,选择了最简单的单级单吸悬臂式离心泵模型,水体模型采用老师随书素材中的文件,包括进口延长段、叶轮、蜗壳、出口延长段四部分。
icem离心泵蜗壳结构化网格划分视频教程

一、蜗壳知识简介

1.压水室的作用

  • 收集从叶轮中流出的液体,并输送到排出口或下-一级叶轮吸入口;
  • 保证流出叶轮的流动是轴对称的,从而使叶轮内具有稳定的相对运动,以减少叶轮内的水力损失;
  • 降低液流速度,使速度能转换成压能;
  • 消除液体从叶轮流出的旋转运动,以避免由此造成的水力损失。

2.压水式的类型及适用范围

压水室具有下列三种基本形式。从水力方面看,螺旋形压水室中的流动比较理想,适应性强,高效率范围宽。但流道不能机械加工,尺寸形状、表面光洁度直接靠铸造来保证。叶片式压水室(导叶)一般可以单独制造,并可以进行机械加工,但水力方面不如螺旋形压水室理想。螺旋形压水室(涡室)主要用于单级泵和中开式多级泵,叶片式压水室主要用于多级泵,而加导叶的压水室,因能消除径向力,主要用于大型单级泵。
icem离心泵蜗壳结构化网格划分视频教程

二、蜗壳水体网格划分

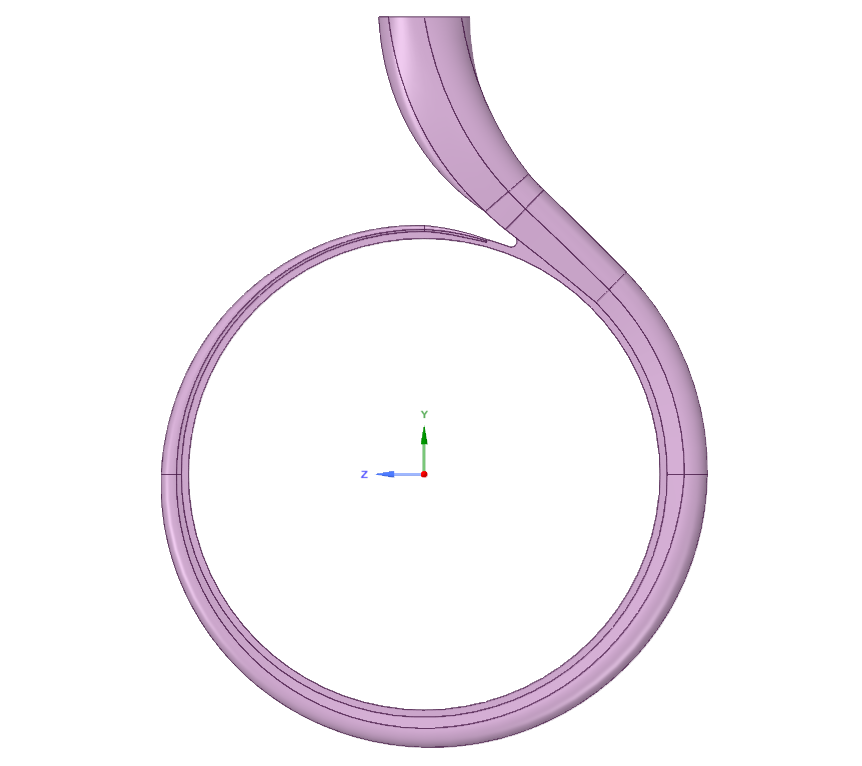

利用icem导入几何模型,边界part有3个,分别是

  • 蜗壳进口:Volute_inlet
  • 蜗壳出口:Volute_outlet
  • 蜗壳壁面:Volute_wall

蜗壳水力在建模完成后通常都有很多碎面,目前最好用的应当就是icem的面合并功能了,细节较多请看视频。

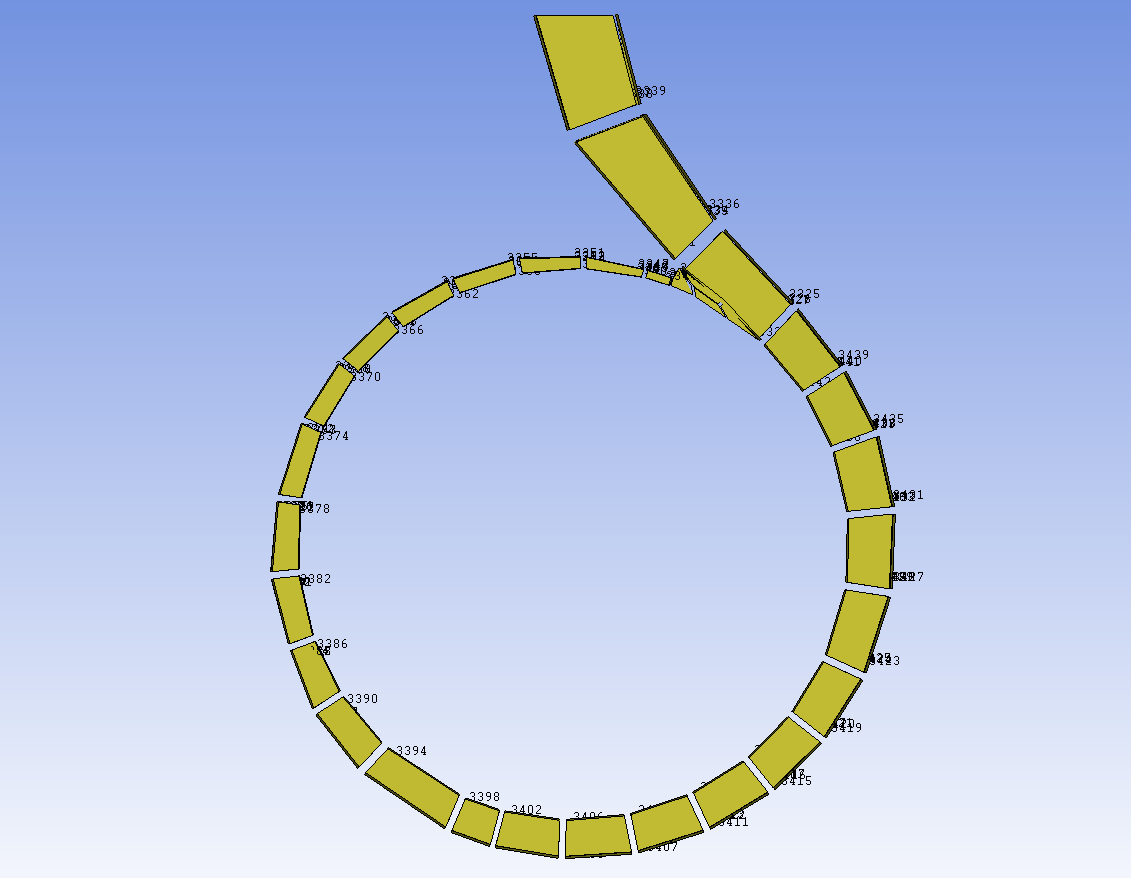

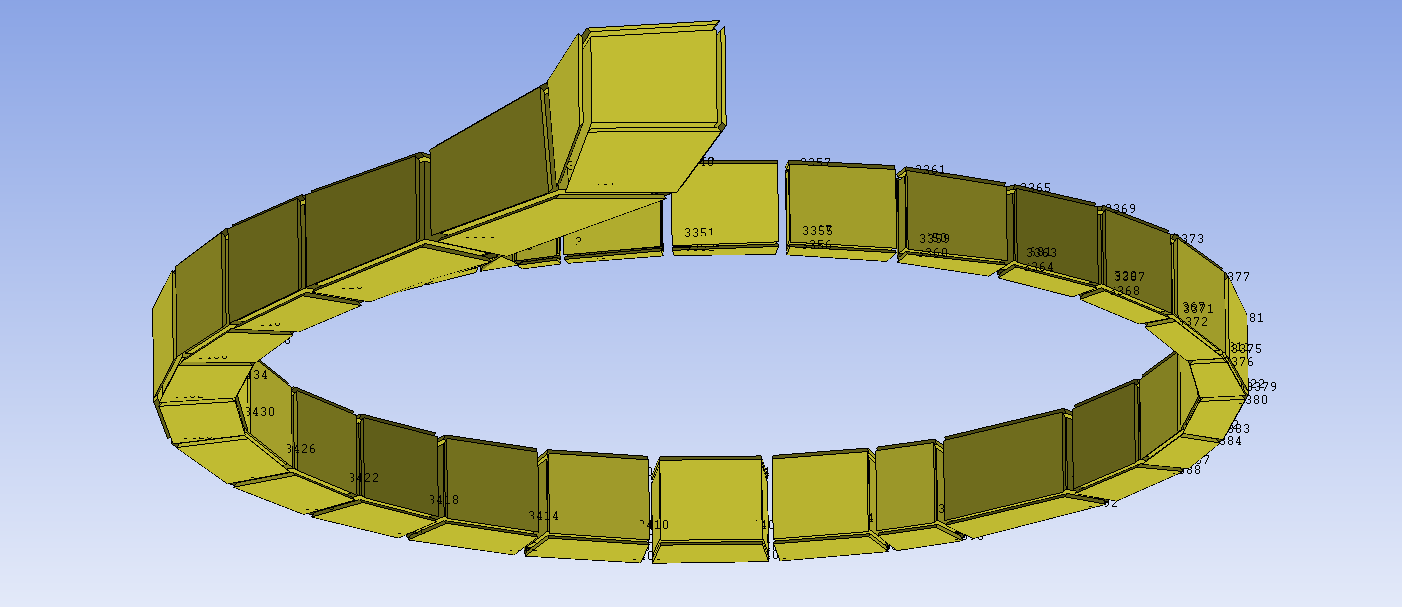

关于蜗壳这种规则的几何形状,分块思想类似于弹簧,创建初始快后通过拉伸的方法逐步实现,关于最终分块结果,可以看下图所示:
icem离心泵蜗壳结构化网格划分视频教程

鉴于视频讲解,所以分的块不是很细致,螺旋出口部分分为4段及以上效果会更好,完成块划分后对所有规则的六面体块进行O型剖分,提高网格质量!
icem离心泵蜗壳结构化网格划分视频教程

最终网格如下所示:
icem离心泵蜗壳结构化网格划分视频教程

四、视频教程

网格划分过程录制了视频,本视频也是泵小丫首个收费视频教程,本站会员免费,普通注册用户20元。感谢支持!

视频时长70分钟全高清,视频大小4.5Gb,300M大小!全程语音讲解,虽然可能讲的不好,但是讲的很细致,嘿嘿


icem离心泵蜗壳结构化网格划分视频教程
