离心泵叶轮单流道抽取方法2

释放双眼,带上耳机,听听看~!

我自以为单流道抽取不用很讲究,只要能保证网格旋转复制出来能100%完整就可以了,书中讲的三维软件能够轻松实现大抵就是这个意思了,至于型线还是什么的,不重要!

一、简介

叶轮单流道有2种形式,一种是叶片包括在流道中,一种不包括,两种方法网格画法也基本一致,如果叶轮包在其中那么分块的时候还需要切2刀然后删除空着的部分的块就可以了,具体如下:

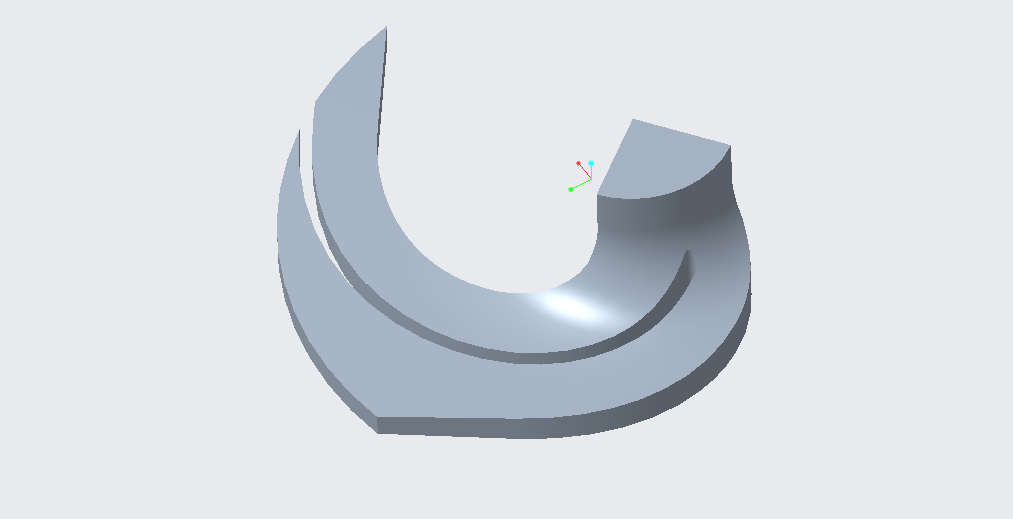

1.不包含叶片部分

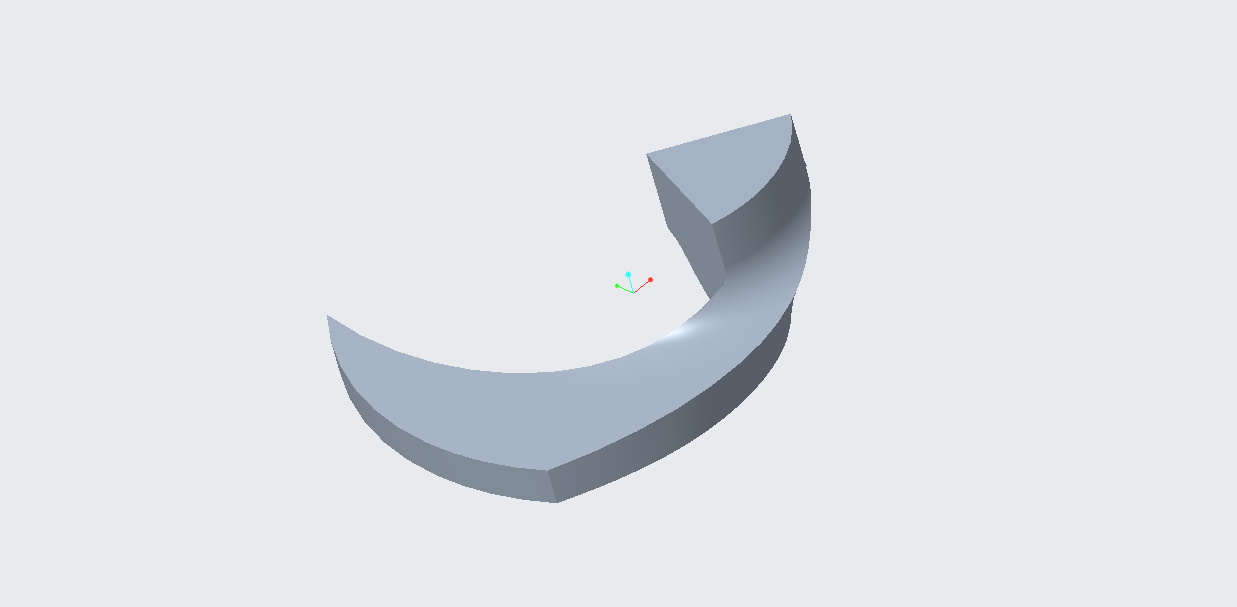

2.包含叶片部分

二、视频教程

第一种方法已经介绍过了,点击下方文章直接跳转

点我跳转

第二种方法教程如下:
