离心泵叶轮的水体是完整的，但是我们在画结构化网格的时候考虑到简单快速，所以切出单个流道来进行！
一、切分教程

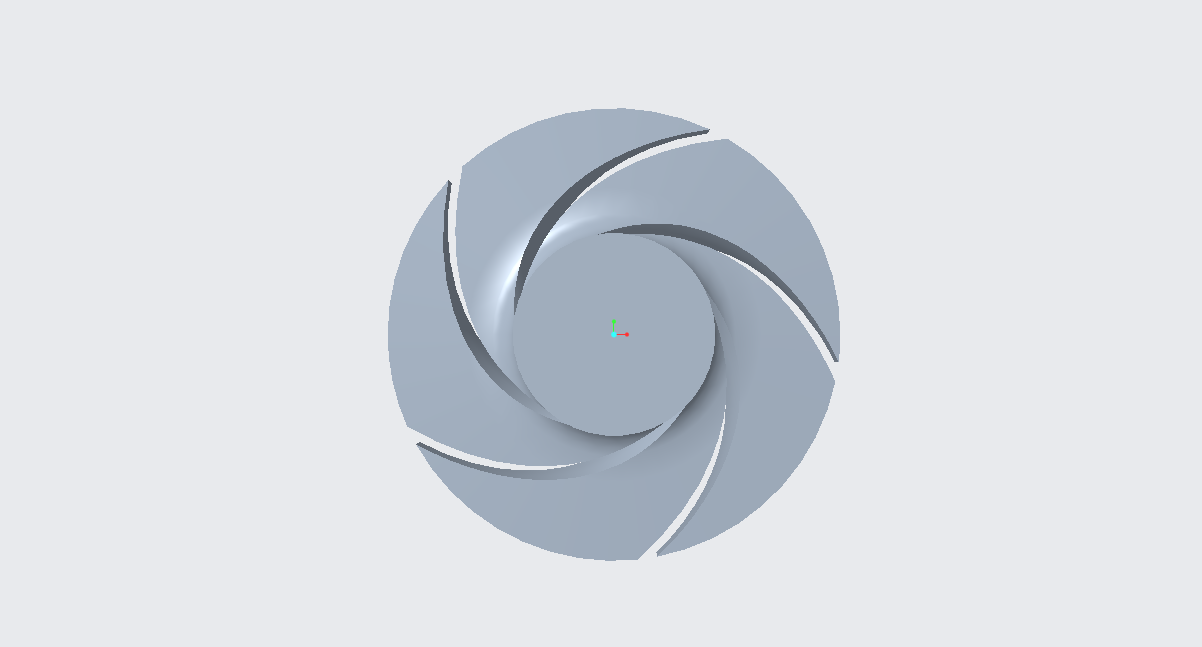

首先，我们用Pro/e7.0软件打开事先准备好的叶轮水体模型，如下图所示，模型来自“叶片泵CFD数值计算实例详解”中的素材：

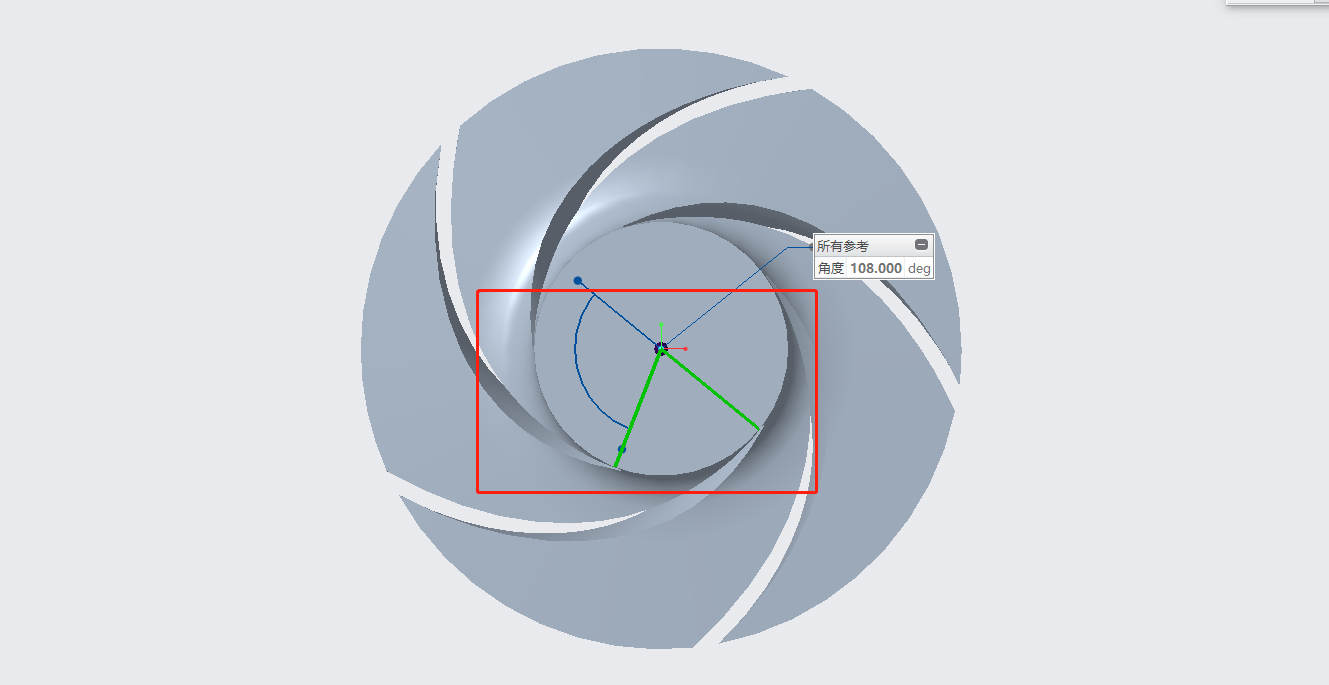

然后在inlet也就是进口面上草绘，以坐标中心 为起点绘制两条夹角为360°/叶片数的线段，如下图所示：

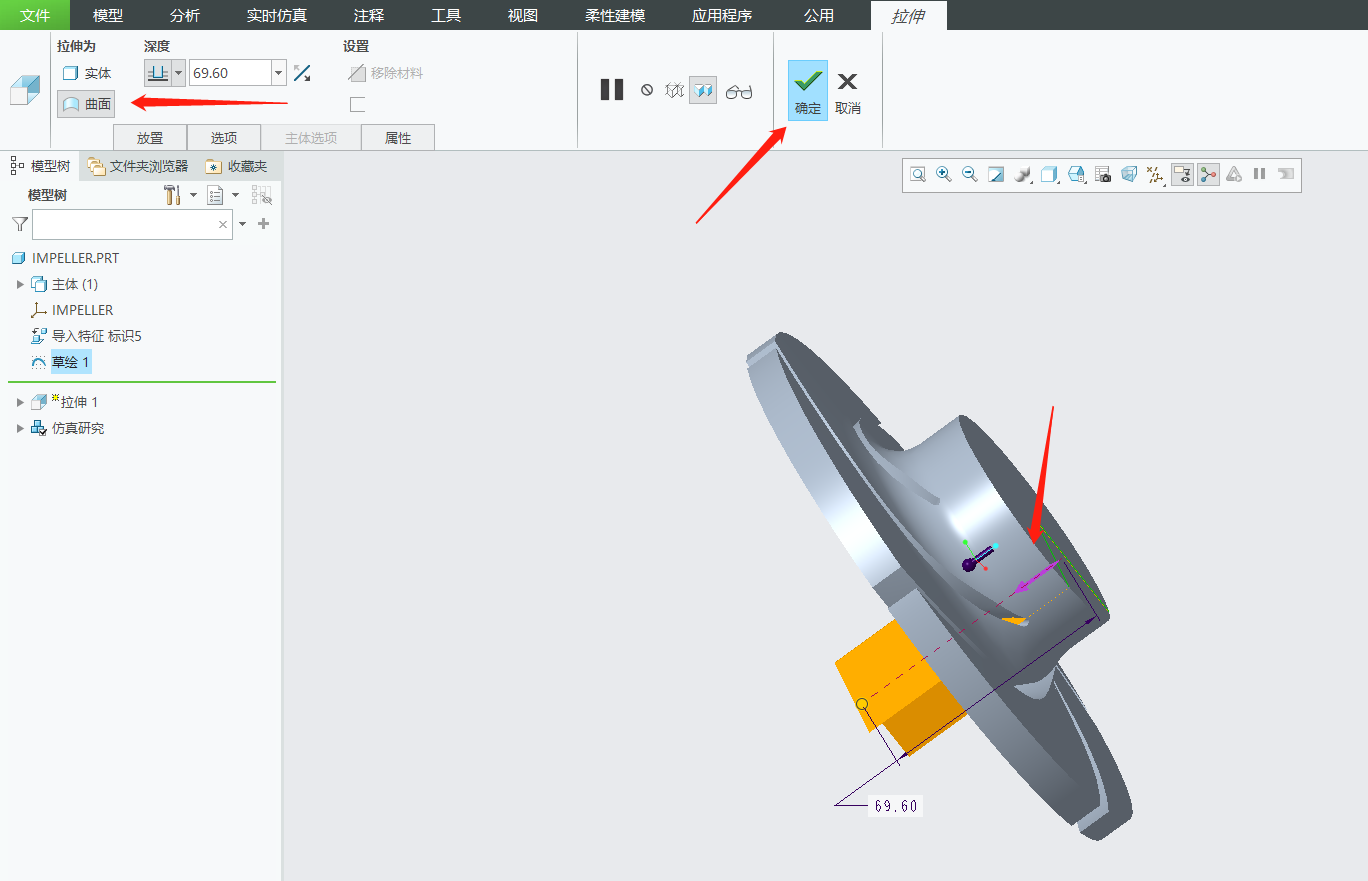

然后退出草绘页面，点击拉伸命令，选择拉伸方式为曲面，注意方向

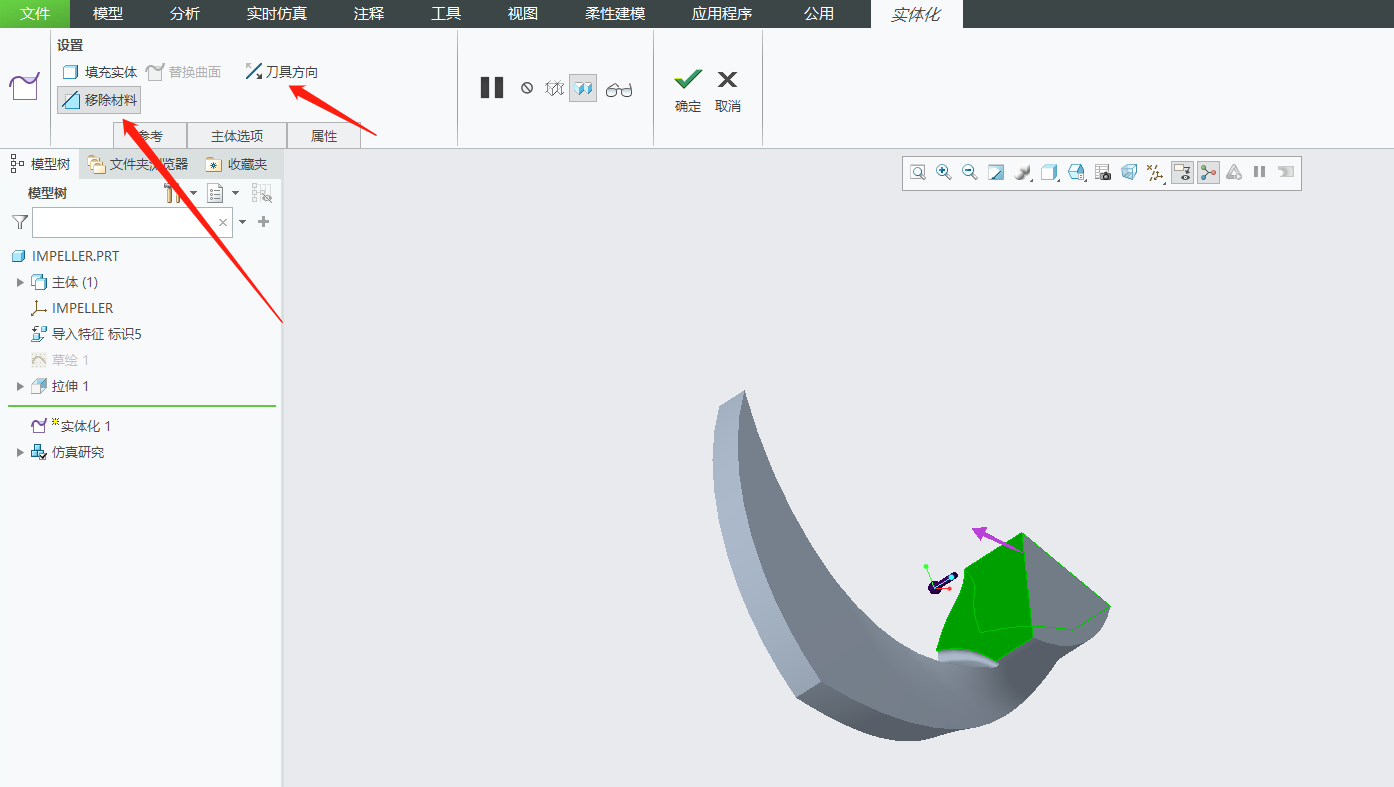

拉伸完成后执行实体化命令，选择移除材料，注意刀具方向
二、视频教程
请查看文章顶部视频！
