本案例来自会员投稿，作者：此去经年
本案例是利用Fluent中的滑移网格来模拟这个小车在隧道中的运动情况，采用二维网格，装配网格。下面是详细的教程。
一、网格划分

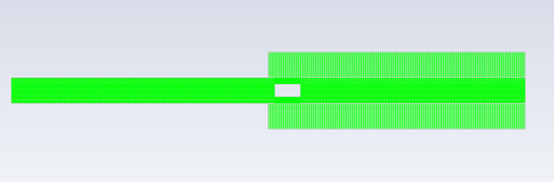

网格划分采用icem装配完成，很简单，此处不再赘述，完成网格如下：
二、Fluent模拟
- 将网格以2D的模式导入Fluent中并完成网格质量检查和单位转换，设置求解类型为瞬态（Transient）
- 定义湍流模型，选择两方程模型，rng，其余默认
- 将in1，in设为interface

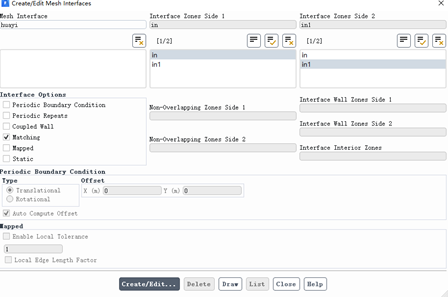

- 将interface面配对，如图在mesh interface中
- 将q,h设置为压力入口，压力出口

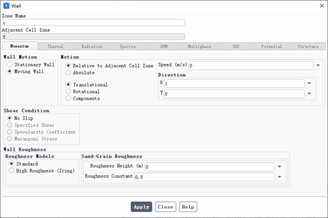

- 设置边界条件c

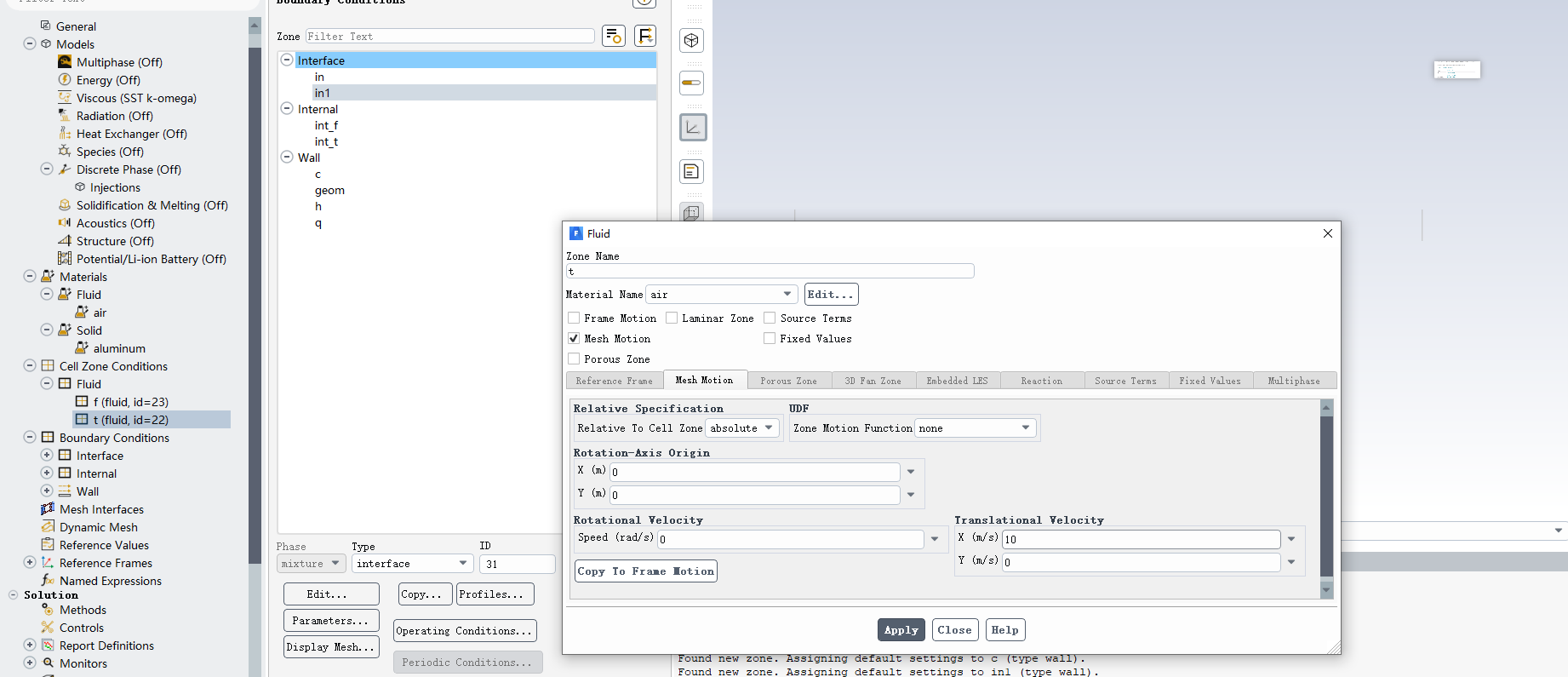

- 设置区域t移动速度（mesh motion滑移网格）
- 初始化计算

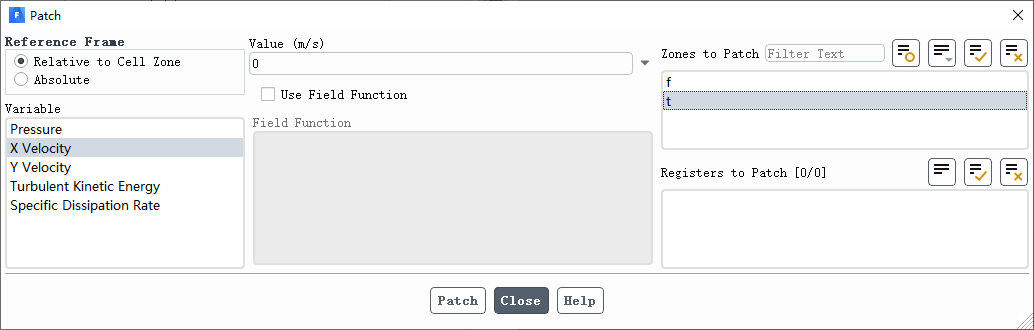

- 并将t区域初始速度设置为0（patch）
- 设置求解步数并开始计算

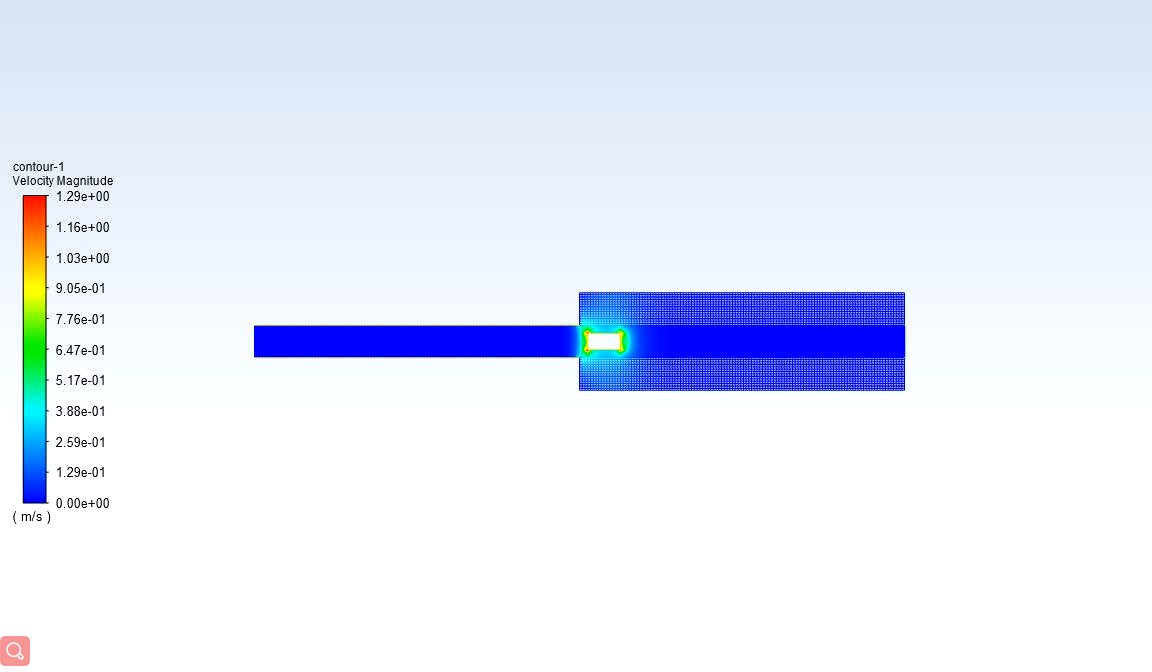

- 结果显示
- 动态图
点击即可预览！
