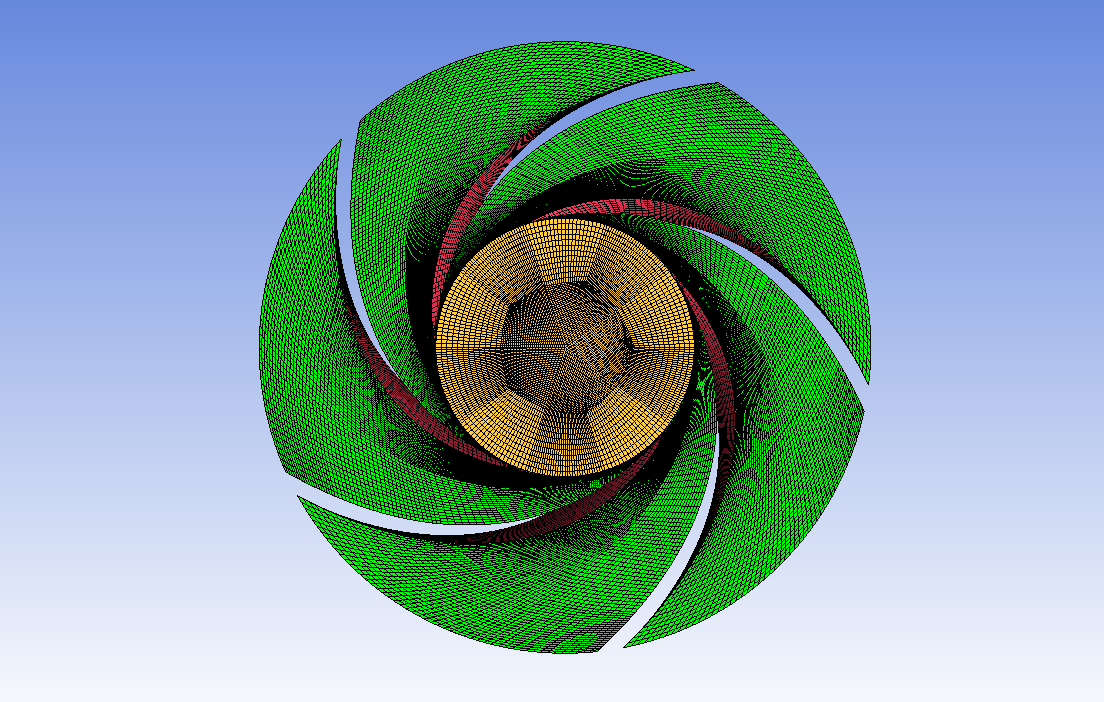

2020年1月的目标是完成离心泵水体结构化网格划分，第一篇讲了进出口段的网格划分过程，今天这个视频讲述了对叶轮的结构化网格划分过程。
叶轮水体一般根据叶片数的不同流道数不同，会有多个流道，但是每个流道都是完全一致的，如果不对模型进行适当处理，划分结构化网格是有点难度的，所以需要对叶轮进行单流道切分的操作！流道切分也很简单，只需要保证叶轮进口圆能均匀等分就可以，如果叶片数是5片，那么单流道的夹角就是360/5=72°。
单流道切分教程可以看下面这篇文章：
[b2_insert_post id="276"]
今天要讲的网格划分视频中一开始也演示了如何对离心泵叶轮进行单流道切分，切分方法有很多，简单实用的要先掌握好。视频时长：40分钟！
一、切分单流道（见视频）
二、创建part（见视频）

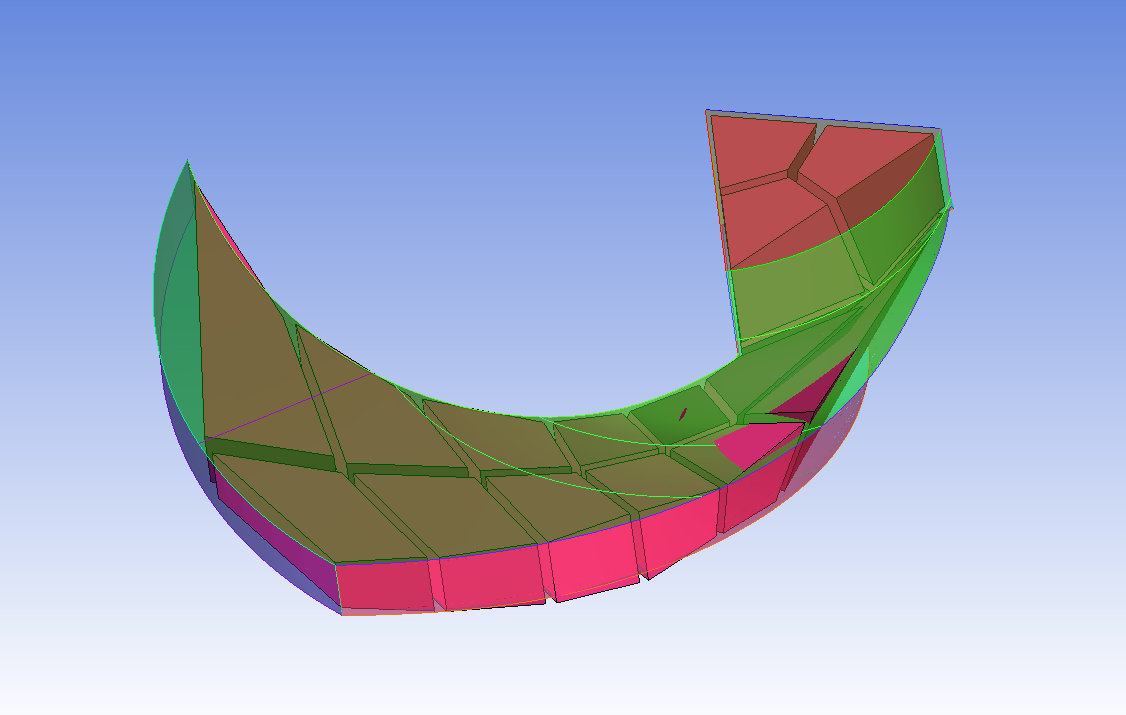

三、创建初始块，创建周期点（见视频）

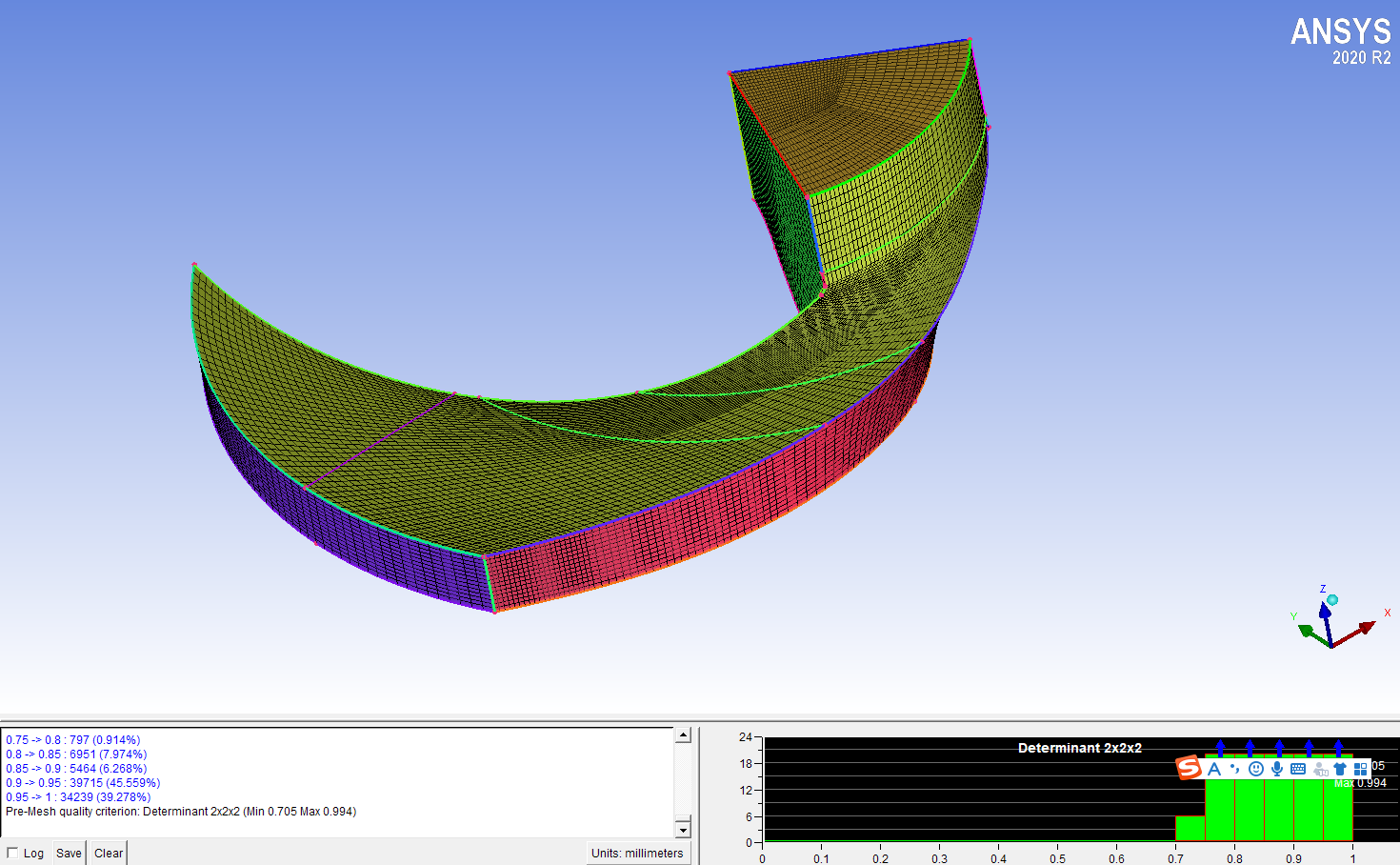

四、拉伸关联块，形成单流道网格
五、生成全流道网格
五、视频教程
