视频内容包含：
- 轴流泵模型建模
- 轴流泵水体
- 轴流泵导叶水体单流道抽取
- ICEM轴流泵导叶结构化网格划分
从今天起更新关于轴流泵结构化网格划分的教程，还是采用ICEM这款软件，因为我用的相对比较熟一点了，其他的还没学到。针对旋转机械应该在workbench中有一个专门的模块叫做turbogrid可以划分结构化网格，我还不会，慢慢学，先把icem用熟了再说。
关于轴流泵，之前有录制从建模到非结构化网格划分、Fluent仿真计算、后处理这些步骤，现在想对这个泵型进行一个从结构化网格划分开始，再到用3种求解器（Fluent和CFX、Pumplinx）进行模拟，最后引入流固耦合的概念，做一下静力学仿真和模态仿真这样一个完整的过程，从这个过程中可以总结和巩固之前的内容。
今天要讲的是轴流泵导叶的结构化网格划分，关于轴流泵为什么会需要导叶或者导叶存在的额意义，可以阅读关老师的《现代泵理论与设计》，为了消除液体的环量，转换速度能为压力能，所以才有了导叶；关于导叶的方向，从泵的进口看到的是导叶的背面（也即凸面）！从下图中可以清晰看到！然后是轴流泵的旋向，可以认为叶片的旋转是在吃水，可以判断旋转方向为从进口看逆时针方向旋转；如果单看导叶的形状，也可以判定叶轮的旋转方向，因为导叶的进口比较扭曲，出口比较平滑，才能实现消除环量的作用。
旋转方向演示

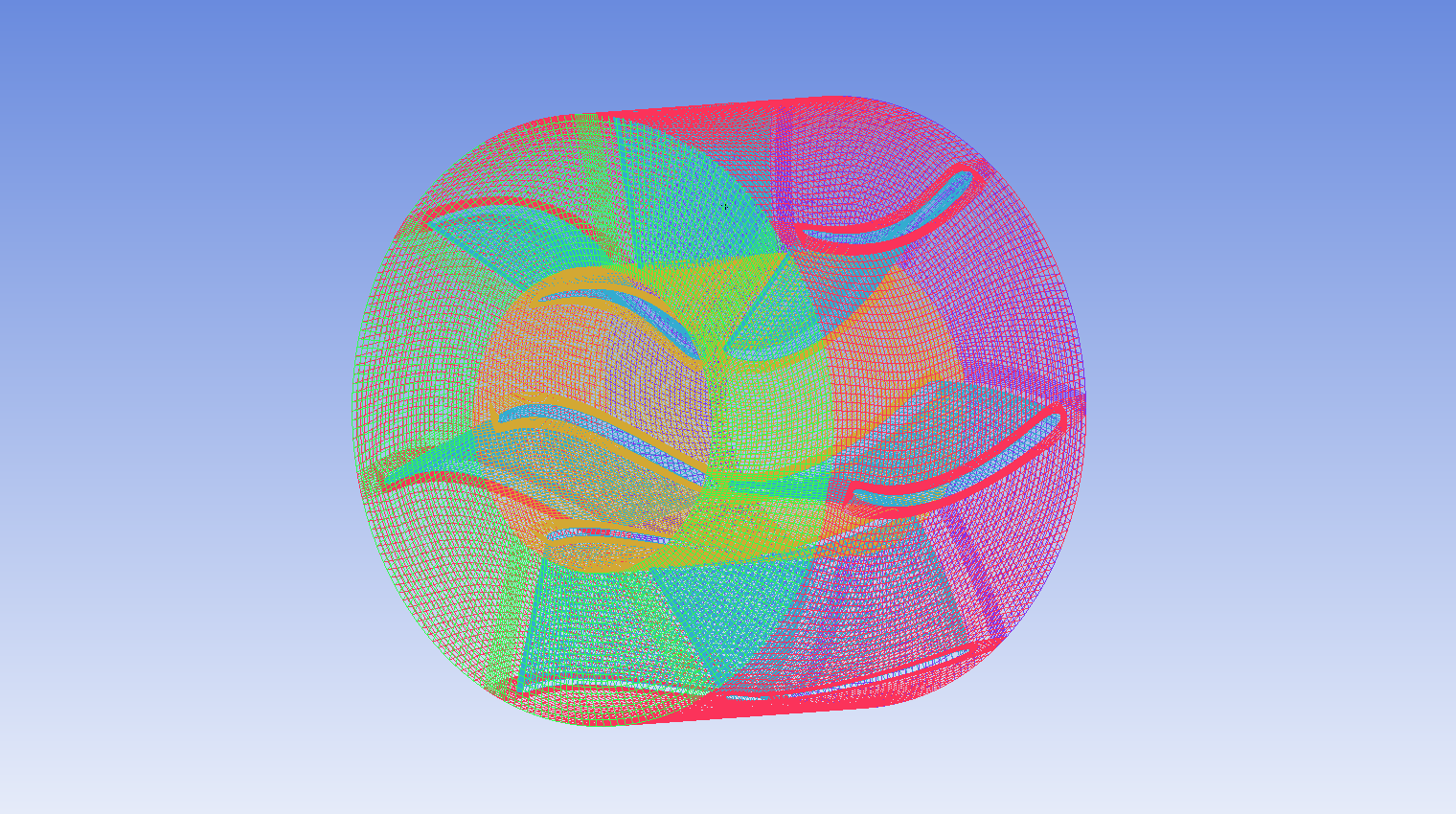

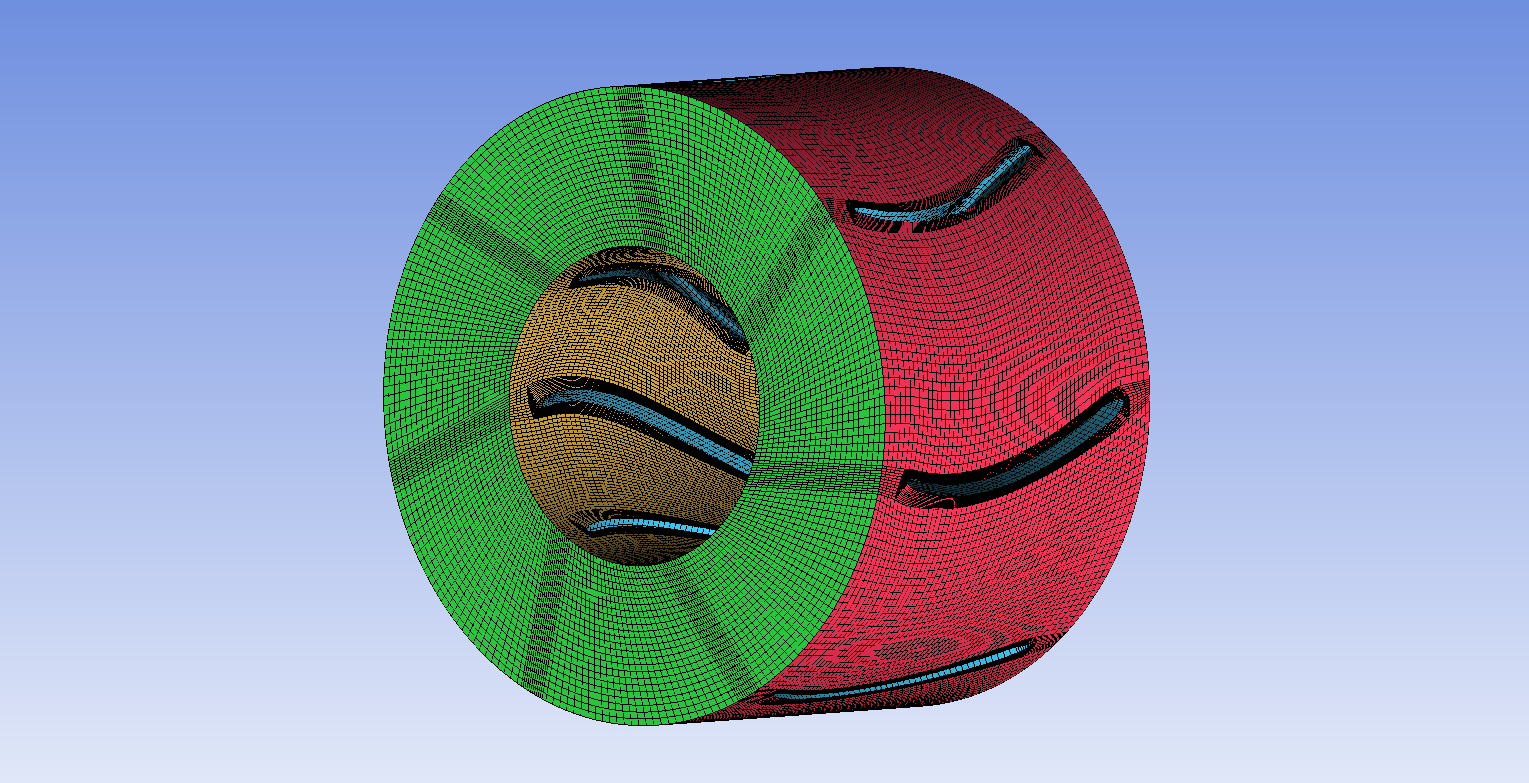

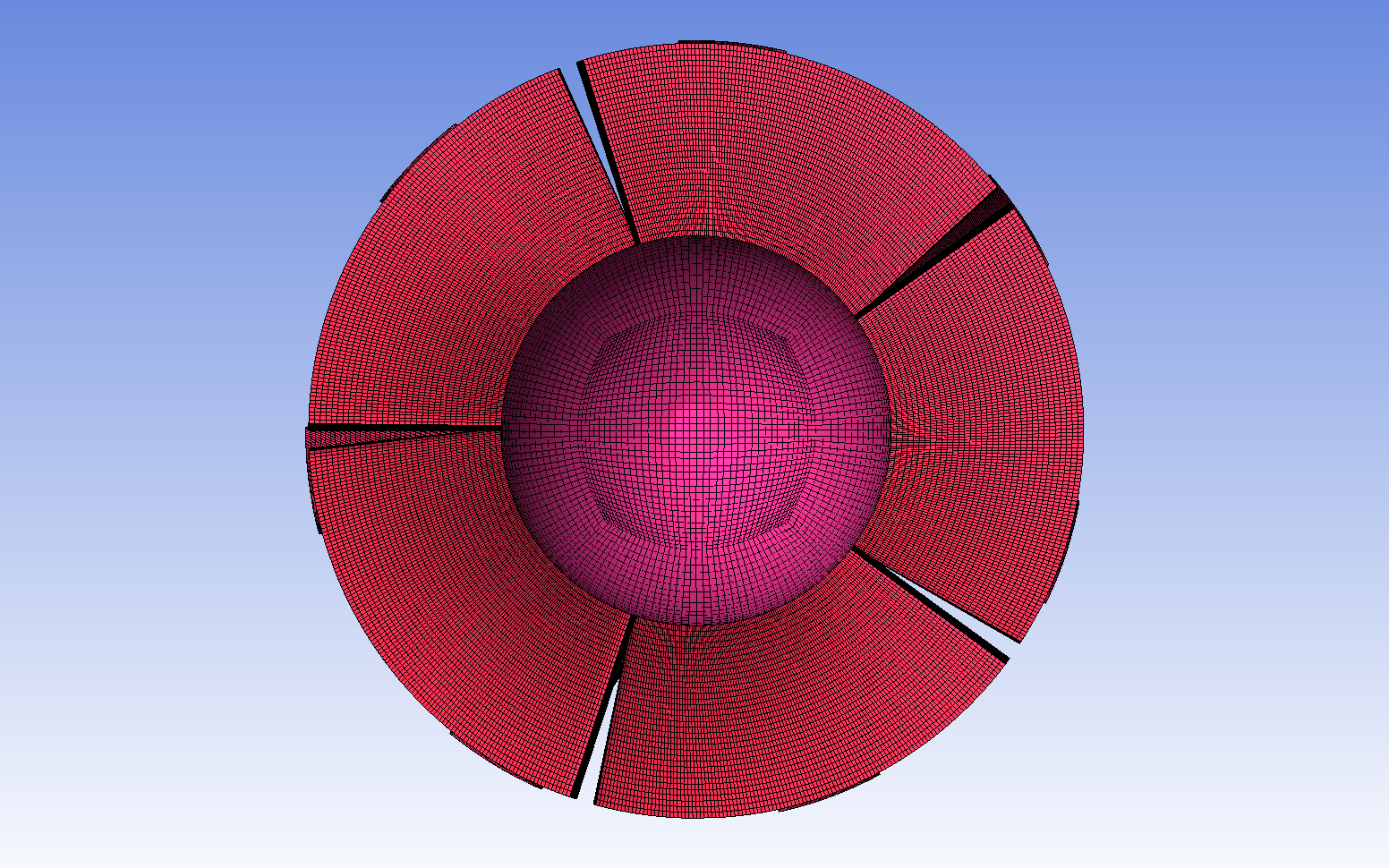

另外轴流泵的叶轮和导叶在网格划分时基本步骤是一致的，主要区别在于叶轮的叶片较为扭曲，网格质量提升较为困难，需要不断调整，导叶相对规则很多。作为旋转机械，每个叶片对应的水体都是完全一致的，所以采用单流道网格划分方法，完成后再旋转复制出全流道的网格，这样不仅好画网格，而且网格对称性非常好。

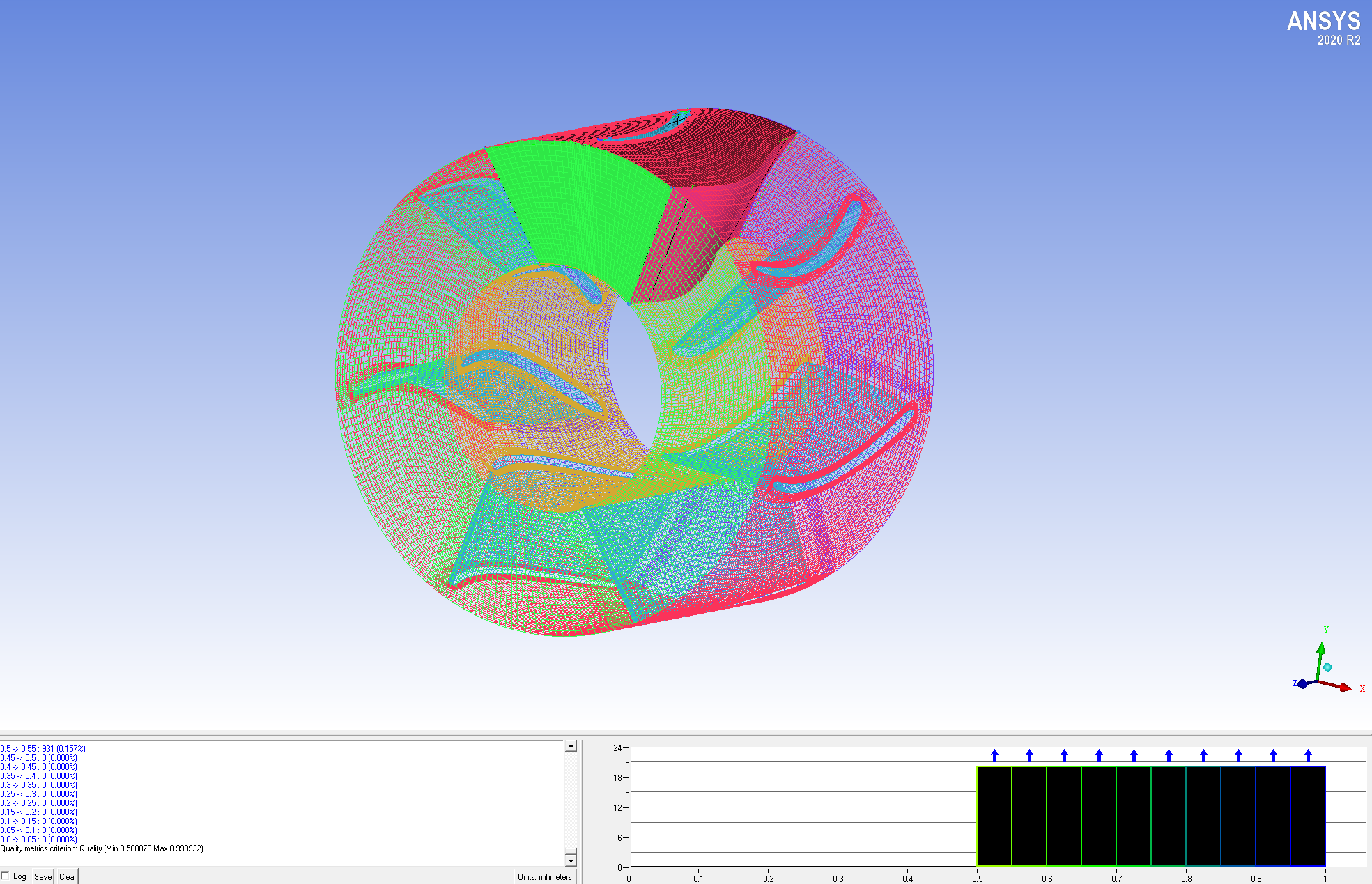

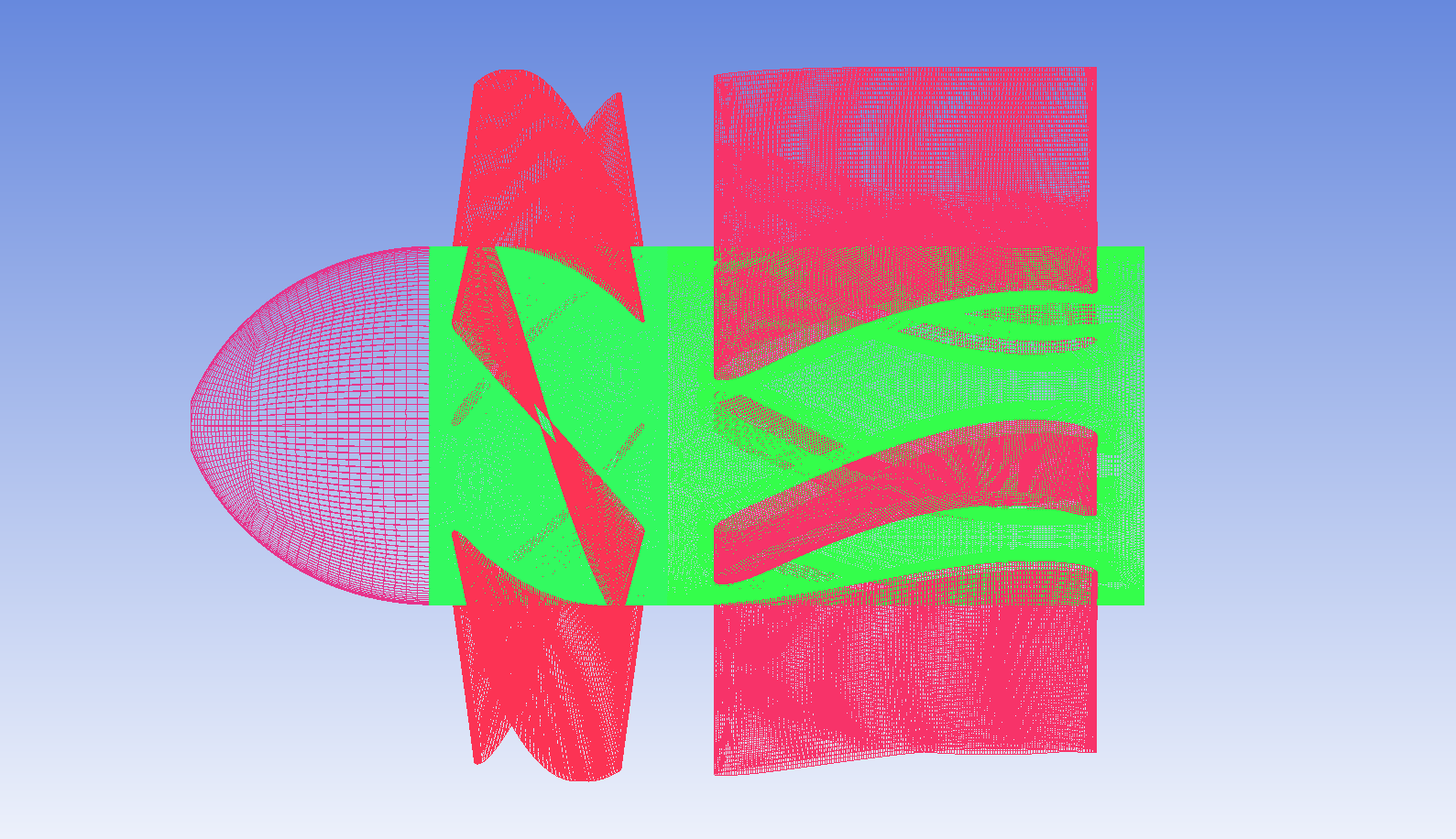

完整的轴流泵叶轮和导叶的网格也可以看看，已经画好了，但是视频还没有录制，只完成了导叶网格的录制！
详细视频教程见文章顶部！！
