既然随书素材找到了，模型到手了，就开始录制基础的视频教程了，一如既往先从网格划分开始吧。按照顺序分别进行“离心泵定常、离心泵非定常、多级离心泵、污水泵固液两相流、混流泵模拟、轴流泵模拟、流固耦合”来进行，专题第一篇内容是离心泵进口段的结构化网格划分，正常进口段都是一个圆柱段，非常容易划分网格，如果遇到锥形且包含台阶，就稍微有点意思了，作为初学者，我也需要划分3次以上才能找到最合适的分块思路，ICEM分块这一块确实需要思想。
离心泵定常和非定常数值模拟系列之ICEM教程1：进口段结构化网格划分
一、打开模型

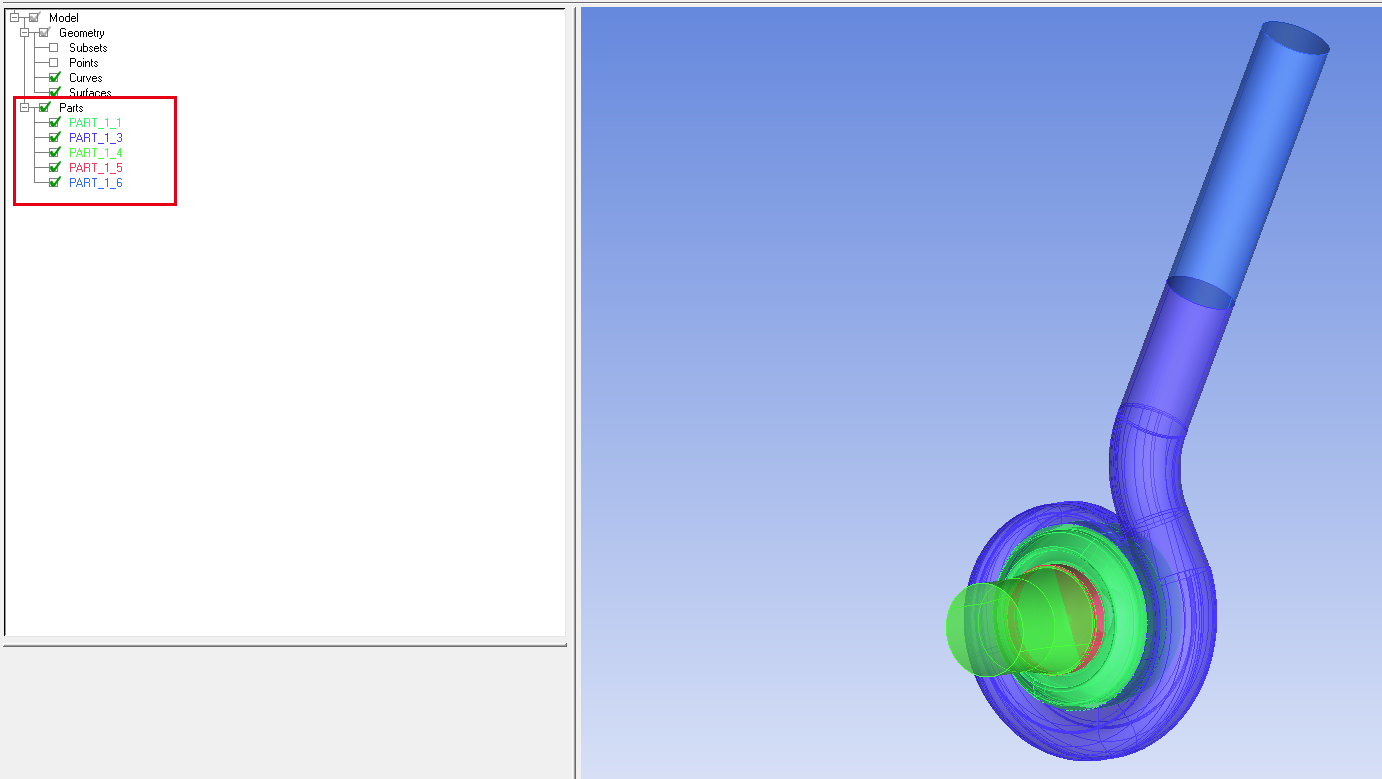

素材中给的源文件是tin格式，也就是ICEM的几何文件格式，所以注定要是用icem去划分网格，作为装配体，依然选择最简单实用的装配画法。装配画法的具体操作是先把几何文件导入icem中，此时在part栏中会出现很多部分，删除不需要的部分，比如我现在要画的这个模型中我导入后一共包含：进口段、叶轮、泵腔、蜗壳、出口段，我们只需保留现在要划分的进口段即可，其他部分全部右键删除，依次类推，需要画哪一部分的网格就保留哪一部分的几何，划分完成后将每个部件的.nus文件汇总到一起，同时导入icem中就可以完成网格的装配工作！

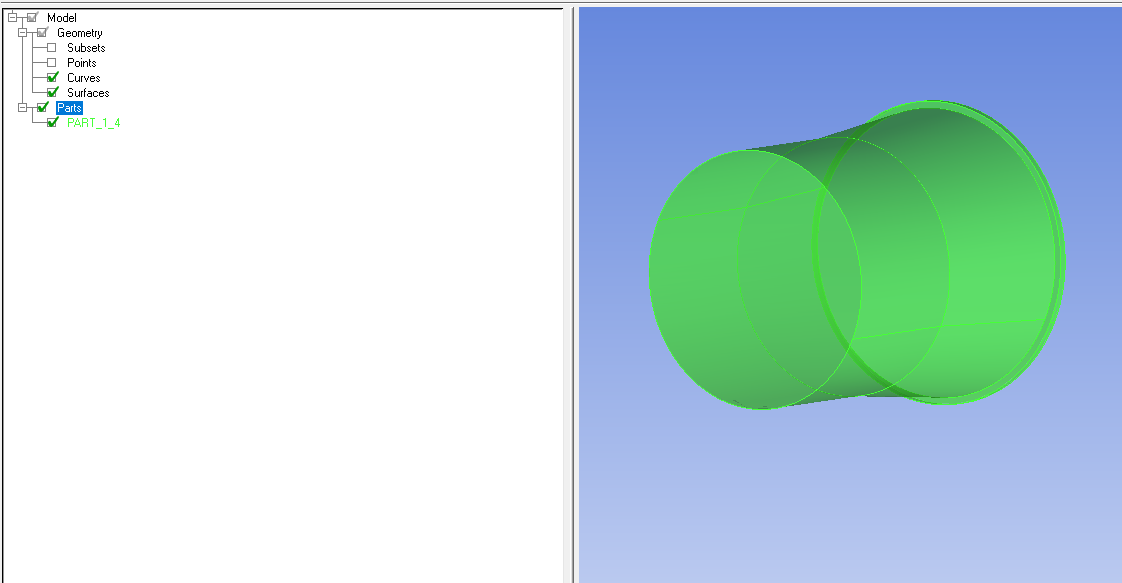

处理完成如下所示：（只保留进口段）
二、创建part（边界）和体（计算域）
进口：INLET
交界面：INTERFACE1_2
壁面：WALL_INEWATER
计算域：FLUID_INWATER

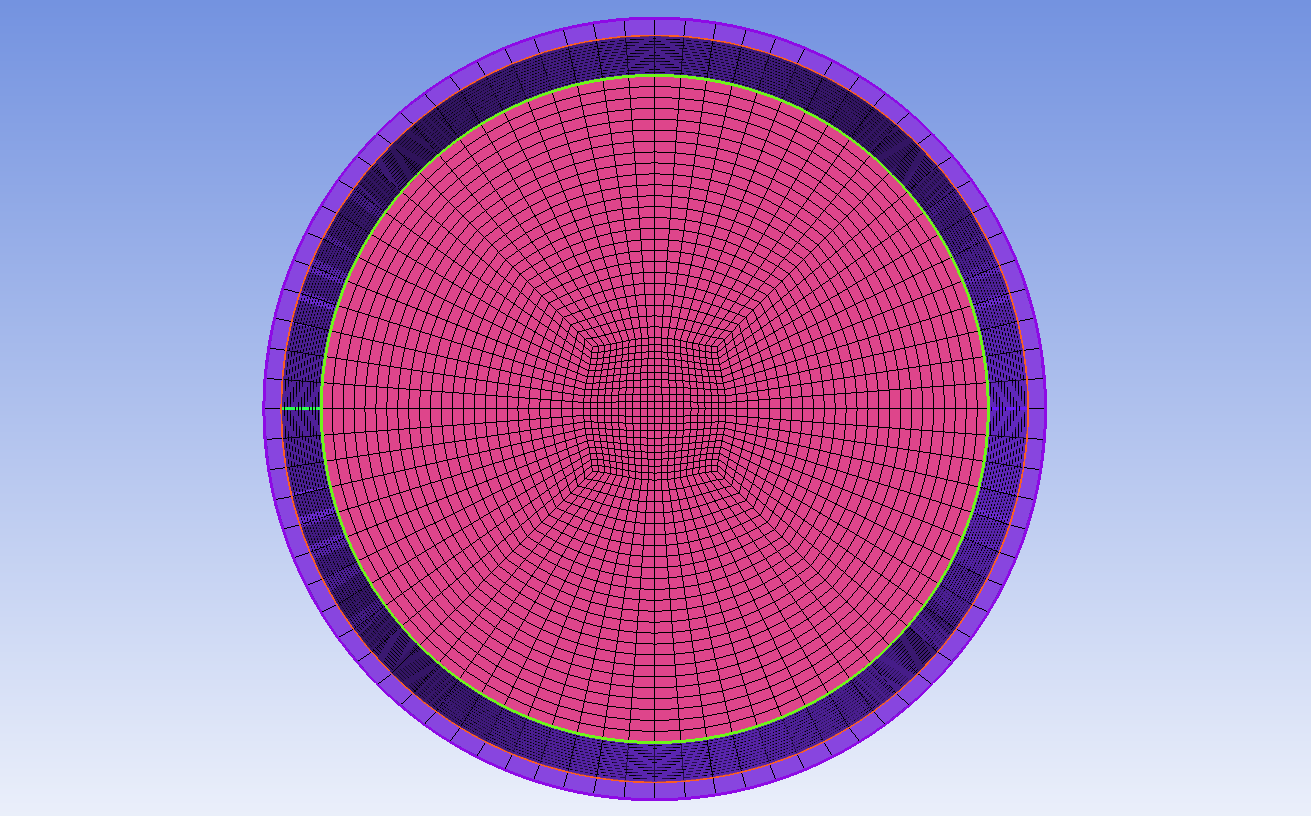

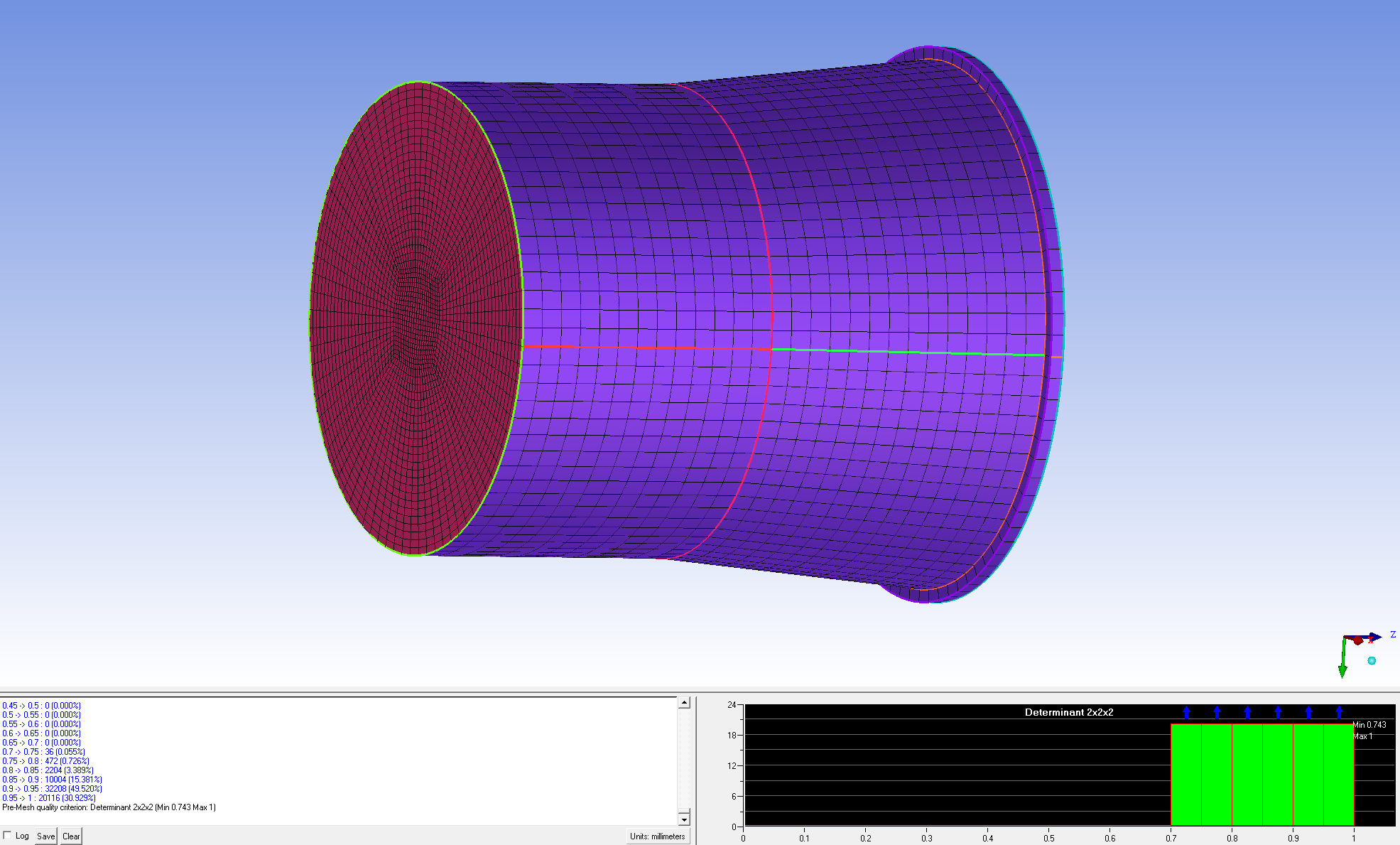

三、结果展示
四、视频教程
