在下泵小丫，一月初计划完成离心泵的结构化网格划分学习任务及视频录制，今天正好是31号，果然有明确的目标就有完成的可能。
关于离心泵模型，选择了最简单的单级单吸悬臂式离心泵模型，水体模型采用老师随书素材中的文件，包括进口延长段、叶轮、蜗壳、出口延长段四部分。
一、蜗壳知识简介
1.压水室的作用
- 收集从叶轮中流出的液体，并输送到排出口或下-一级叶轮吸入口;
- 保证流出叶轮的流动是轴对称的，从而使叶轮内具有稳定的相对运动，以减少叶轮内的水力损失;
- 降低液流速度，使速度能转换成压能;
- 消除液体从叶轮流出的旋转运动，以避免由此造成的水力损失。
2.压水式的类型及适用范围
压水室具有下列三种基本形式。从水力方面看，螺旋形压水室中的流动比较理想，适应性强，高效率范围宽。但流道不能机械加工，尺寸形状、表面光洁度直接靠铸造来保证。叶片式压水室（导叶）一般可以单独制造，并可以进行机械加工，但水力方面不如螺旋形压水室理想。螺旋形压水室（涡室）主要用于单级泵和中开式多级泵，叶片式压水室主要用于多级泵，而加导叶的压水室，因能消除径向力，主要用于大型单级泵。
二、蜗壳水体网格划分

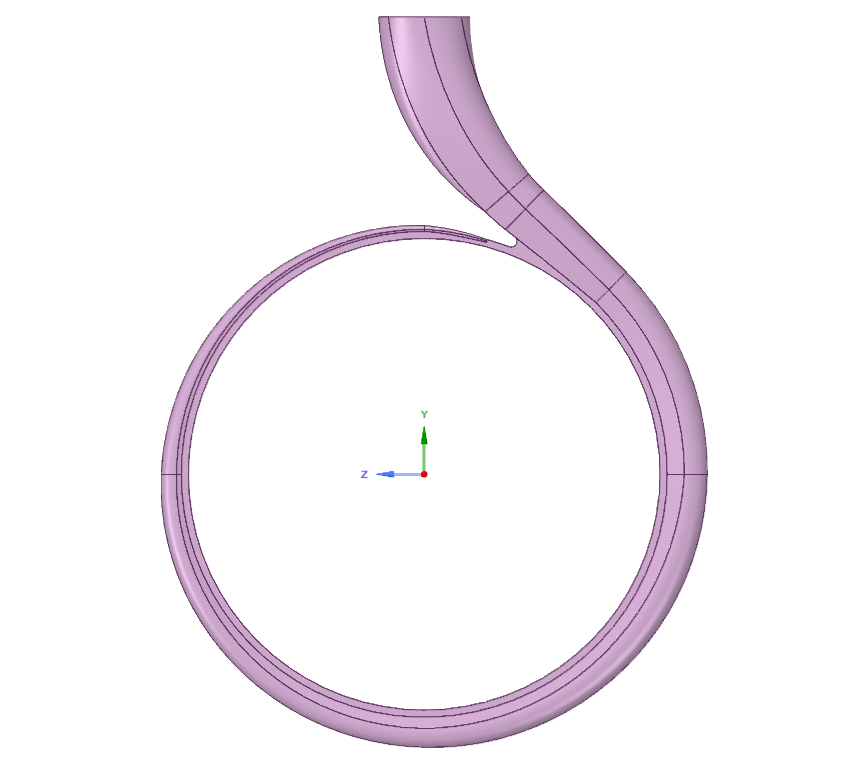

利用icem导入几何模型，边界part有3个，分别是
- 蜗壳进口：Volute_inlet
- 蜗壳出口：Volute_outlet
- 蜗壳壁面：Volute_wall
蜗壳水力在建模完成后通常都有很多碎面，目前最好用的应当就是icem的面合并功能了，细节较多请看视频。

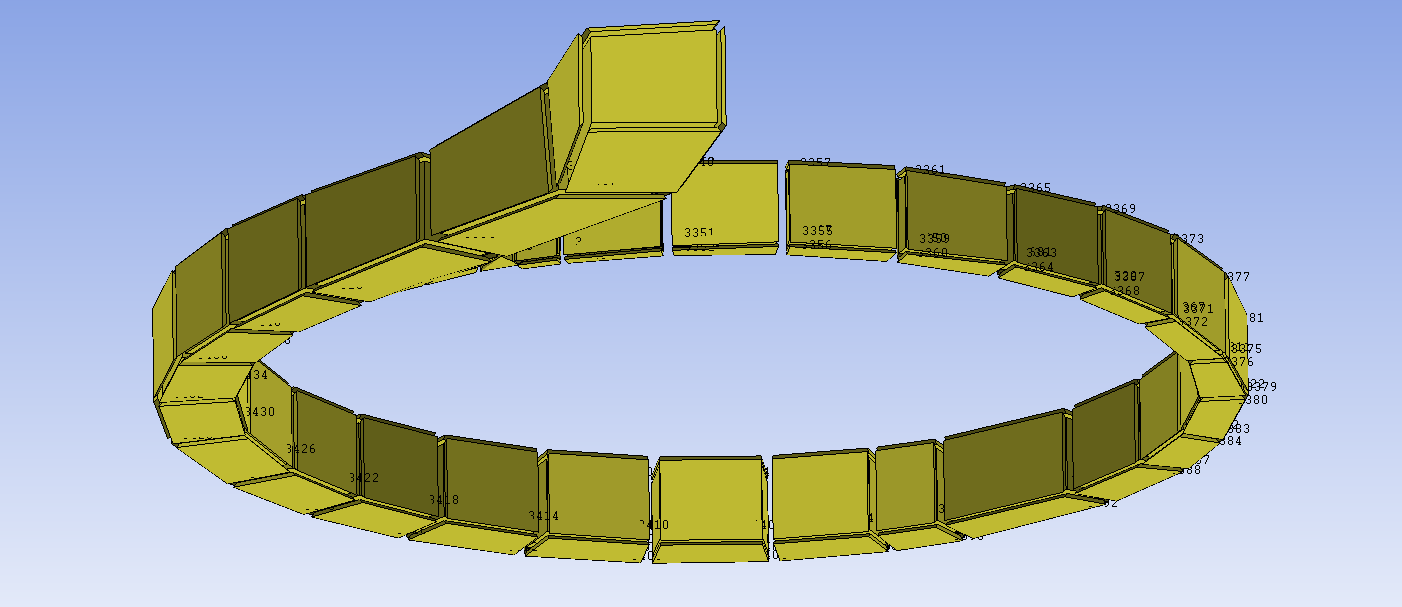

关于蜗壳这种规则的几何形状，分块思想类似于弹簧，创建初始快后通过拉伸的方法逐步实现，关于最终分块结果，可以看下图所示：
鉴于视频讲解，所以分的块不是很细致，螺旋出口部分分为4段及以上效果会更好，完成块划分后对所有规则的六面体块进行O型剖分，提高网格质量！

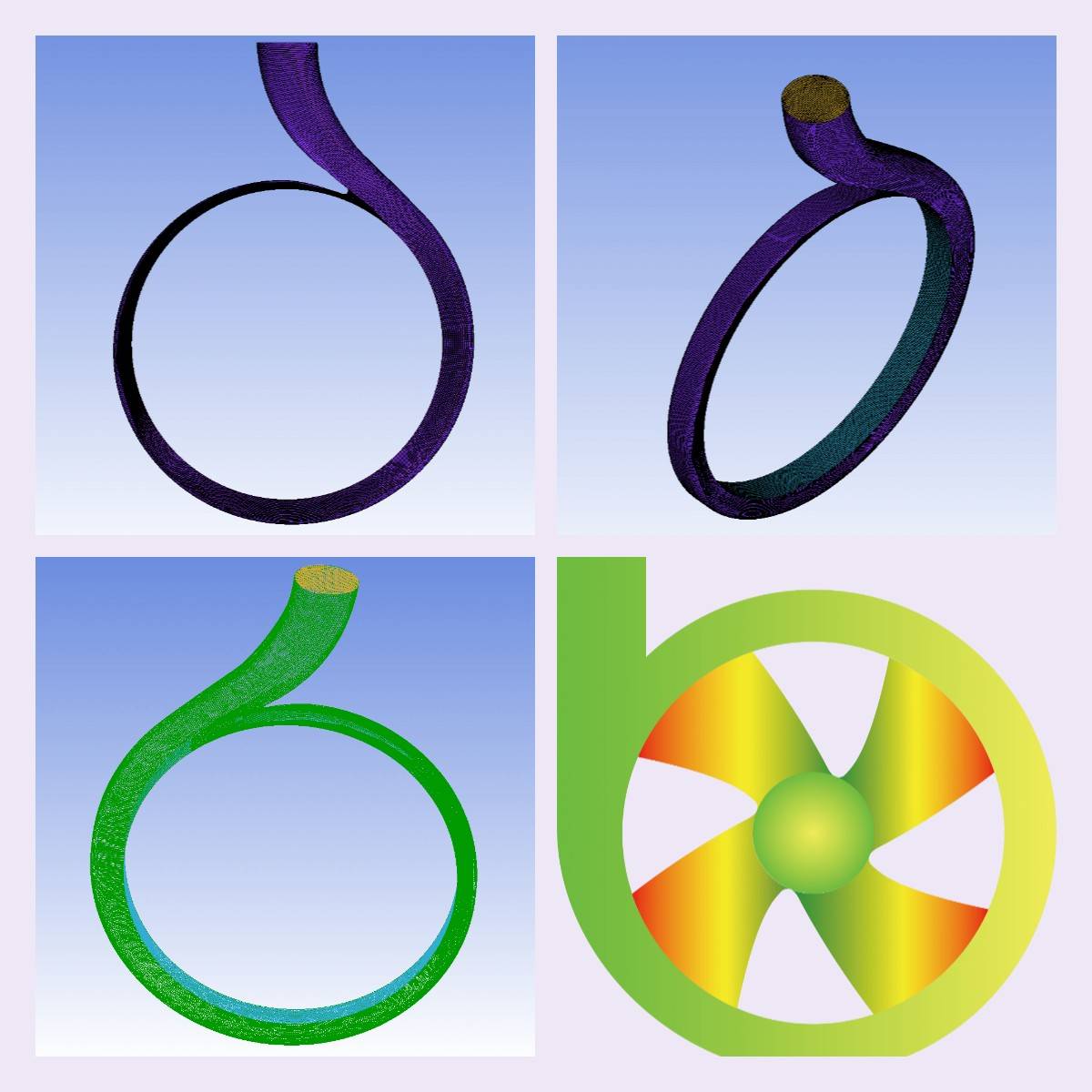

最终网格如下所示：
四、视频教程
网格划分过程录制了视频，本视频也是泵小丫首个收费视频教程，本站会员免费，普通注册用户20元。感谢支持！
视频时长70分钟全高清，视频大小4.5Gb，300M大小！全程语音讲解，虽然可能讲的不好，但是讲的很细致，嘿嘿
