昨天发布了如何利用Creo进行离心泵叶轮单流道的抽取，因为日常工作中用Creo较多所以很轻松完成了这个任务。但是后台有小伙伴留言利用UG进行这个任务，起初我以为我对UG也很熟，这都so easy，没想到还是遇到了坑！

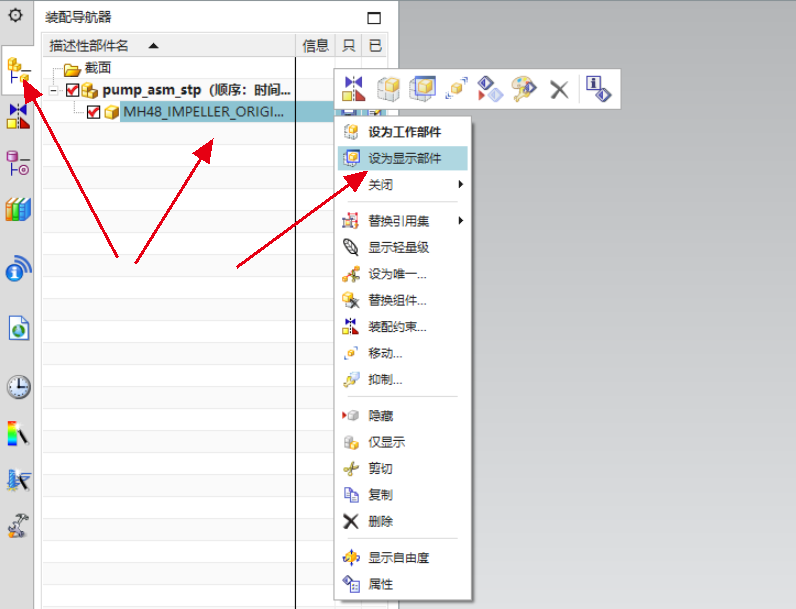

大概是这样的，导入的模型直接创建草图或者选取平面都不能实现，也不能识别为体，总之就是知道过程也知道步骤，进行不下去。后来经过探索，发现需要先在左侧的装配导航器中设置为：设为显示部件！很明显我犯了常识性的错误，我打开的是装配体，并不是零部件，所以UG也不知道我是要在零件上操作，所以不配合我，如果直接打开叶轮的水体再去操作，就没有这个问题了。很好，我又学到了知识点。。。
一、基本常识
UG中的命令和Creo中相比，名称虽然变了但是功能是一样的，整理如下：

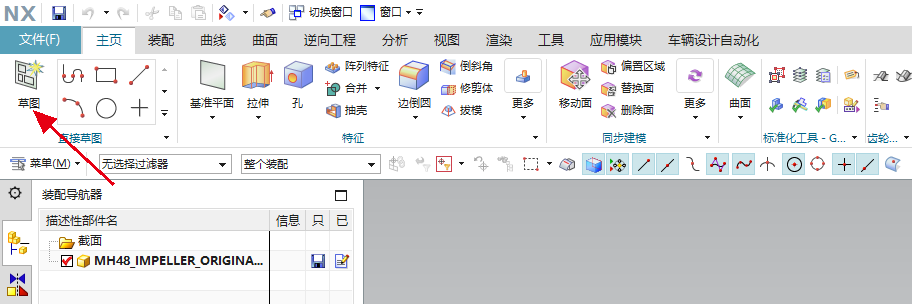

- 草绘

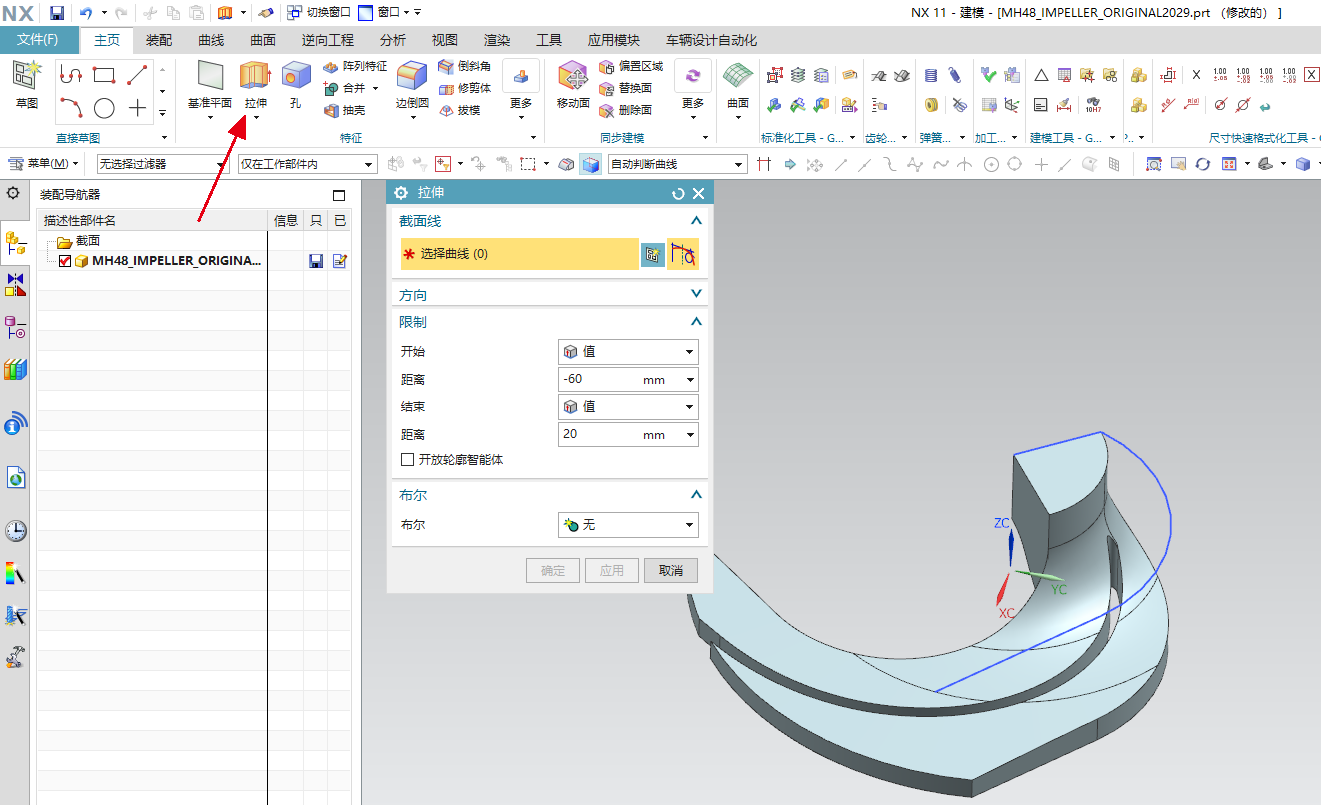

- 拉伸为平面

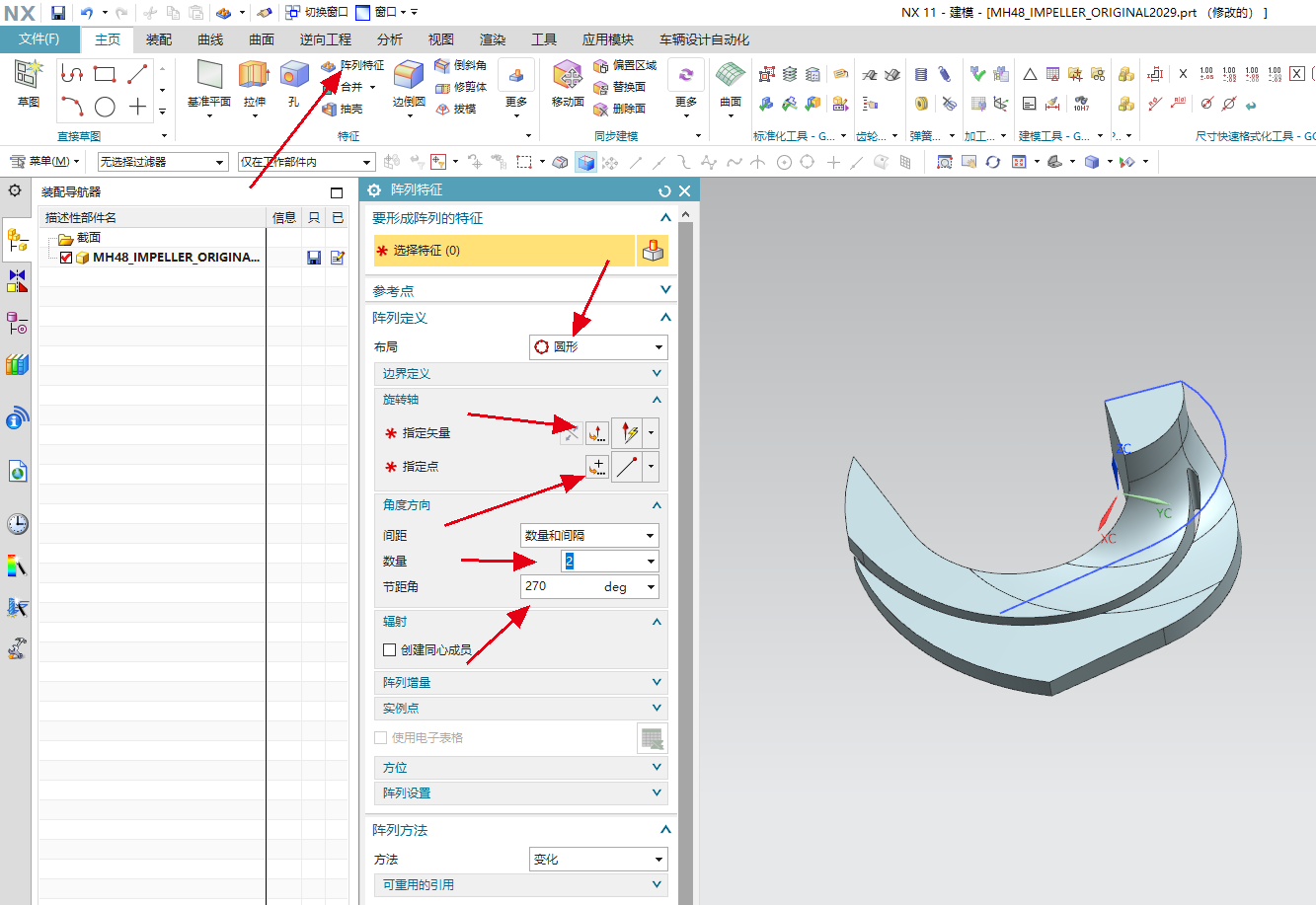

- 阵列平面（单流道是由2个平面所夹的部分形成的，所以为了绝对的对称性，建议通过阵列的方式实现）
个数的话毋庸置疑肯定选择阵列2个，角度的话我这个模型是4叶片，所以单个流道的夹角为360/4=90°，在阵列的时候角度设置为360-90=270°。

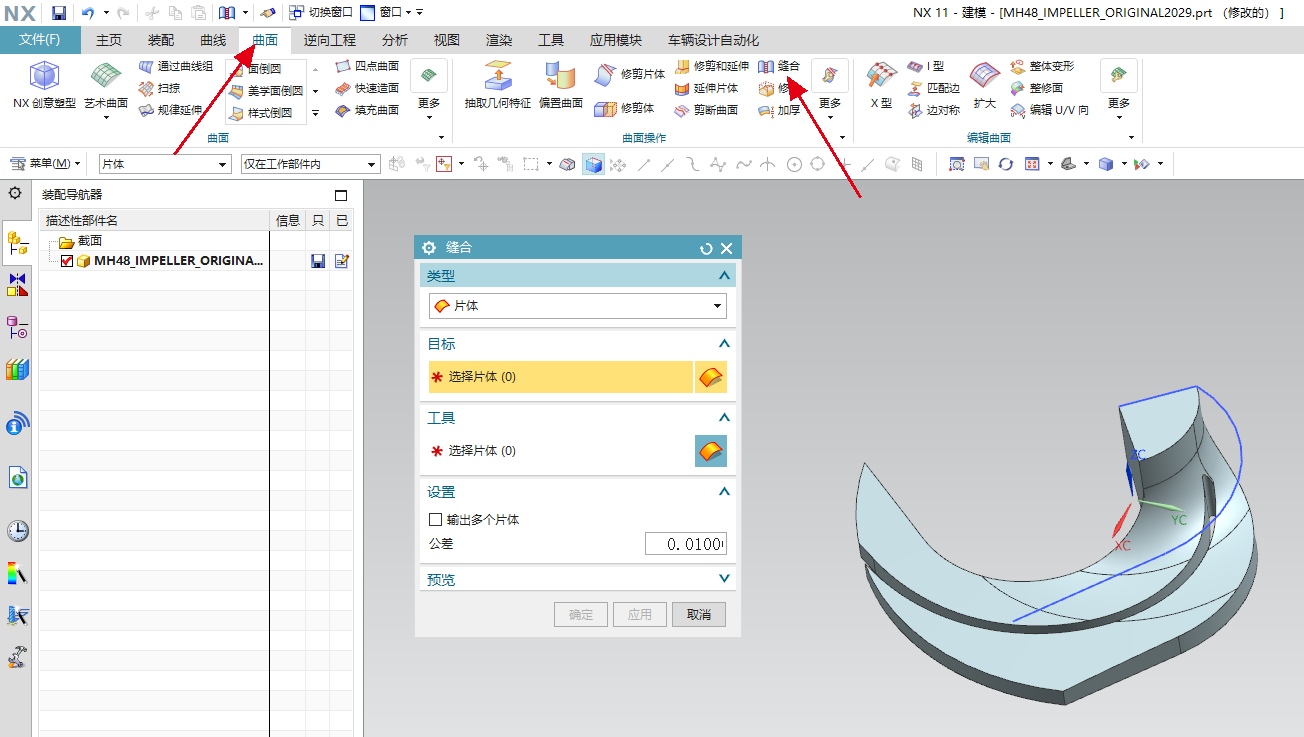

- 合并曲面

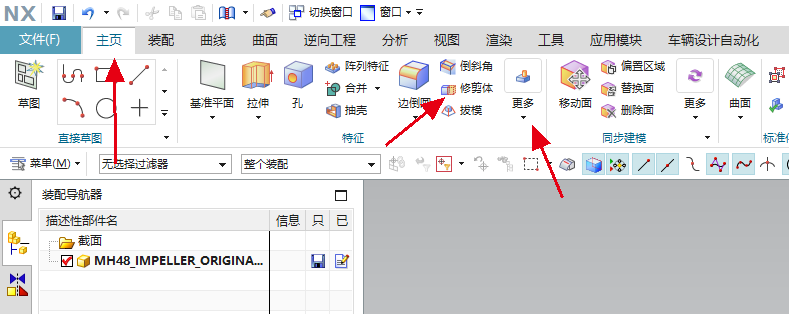

- 修剪体或者拆分体

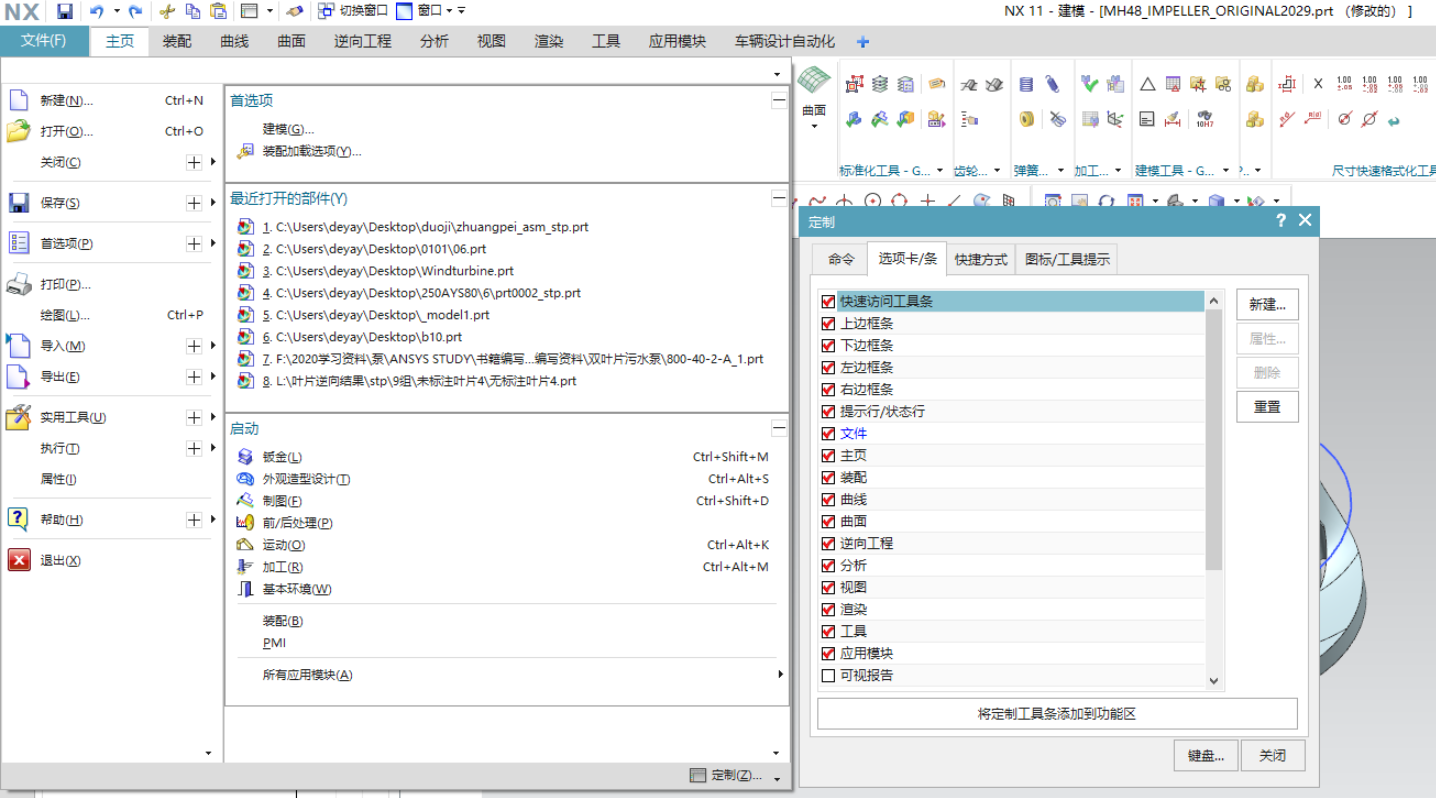

如果顶部菜单栏找不到曲面等选项，可以在文件/定制/选项卡-条中打开
二、视频教程
[b2player src="https://ossfile.7b3.cn/1811629837/%E6%B3%B5%E5%B0%8F%E4%B8%AB%E5%AE%98%E7%BD%91%E5%85%8D%E8%B4%B9%E8%A7%86%E9%A2%91/962_UG%E5%8F%B6%E8%BD%AE%E5%8D%95%E6%B5%81%E9%81%93%E6%8A%BD%E5%8F%96%E6%96%B9%E6%B3%95/index.m3u8"poster="https://img.7b3.cn/7b3/20210205/ILyOaTn6W7Nf.jpg?imageslim"]
